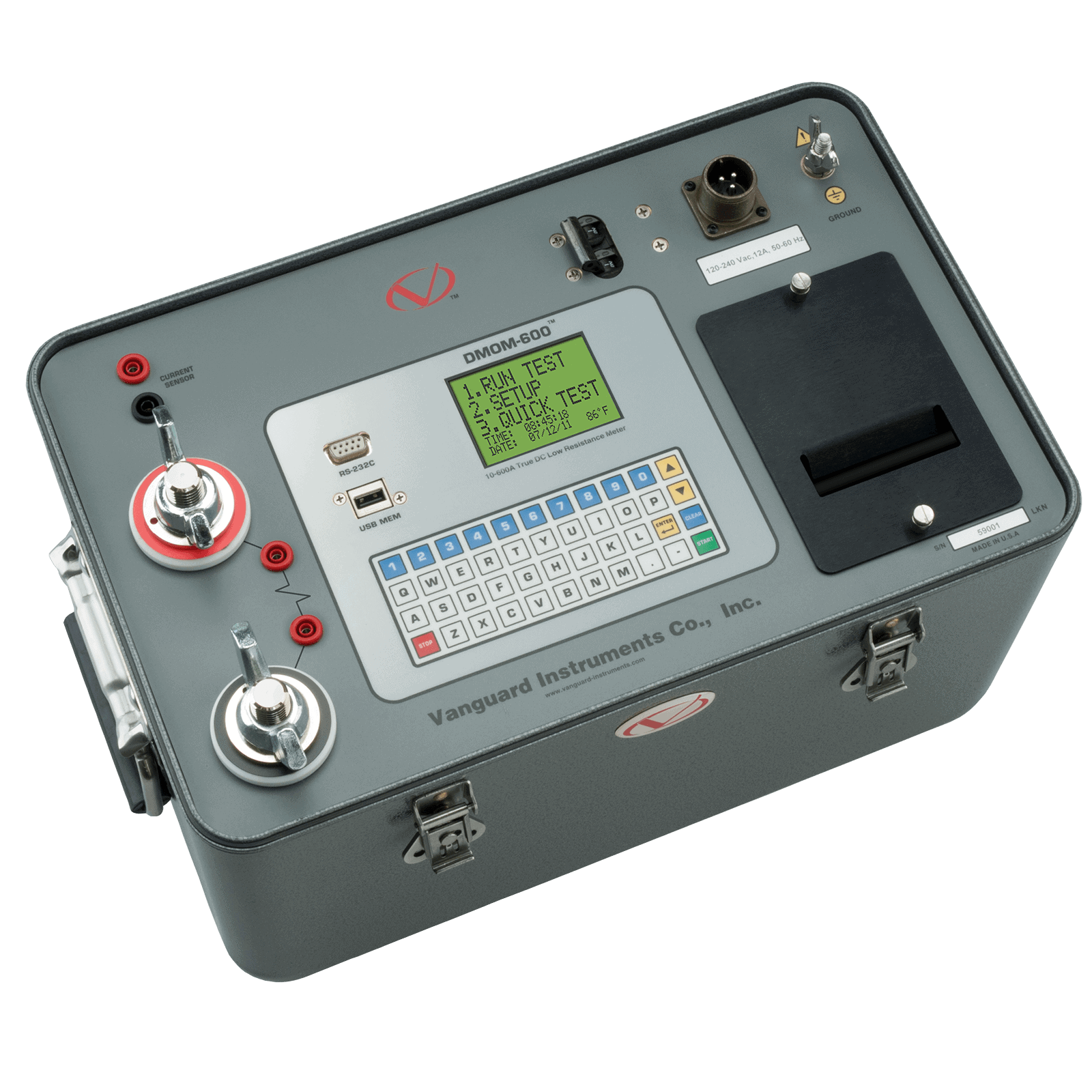

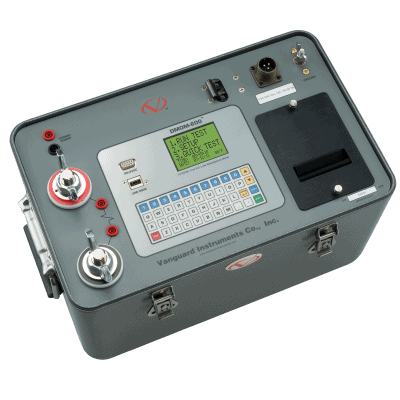

DMOM-600
600 Un verdadero microóhmetro de corriente continua
El DMOM-600 está diseñado específicamente para probar las resistencias de contacto del interruptor EHV, las juntas de contacto de la boquilla, las juntas de soldadura o para cualquier aplicación de medición de baja resistencia. Este microóhmetro de alta corriente y muy liviano (33 lbs / 15 Kg) está diseñado para cumplir con el requisito IEEE C57.09-1999 (5.15) para probar la resistencia de contacto del interruptor.
El DMOM-600 puede medir con precisión los valores de resistencia de 1 microohmio a 450 miliohmios. Es posible una resolución de 0,1 micro-ohmios con una corriente superior a 5A. El DMOM-600 aplica una corriente de prueba de CC verdadera seleccionable de 10A a 600A a la carga de resistencia a prueba. El DMOM-600 controla las tasas de aumento y caída de la corriente de prueba. La velocidad de subida y caída de la corriente de prueba se puede seleccionar entre 5 segundos y 10 segundos. También está disponible un modo de “Prueba automática” que puede iniciarse simplemente aplicando los cables de los cables de detección a través de los dos puntos de interés en la ruta actual. Esta característica es muy conveniente cuando se mide una secuencia de varios valores de resistencia en un contacto de interruptor automático. El DMOM-600 también puede comparar los resultados de la prueba con los límites preestablecidos y determinar si una prueba fue aprobada o no, y se muestra un indicador de “Pasar” o “Fallo” en consecuencia.
Cable | Número de Pieza |
---|---|
[8000-0072] Cable de corriente [ 15′ (4.57m) ] | 8000-0072 |
[8000-0073] Cable de detección [ 15′ (4.57m) ] | 8000-0073 |
[8000-0107] Cable de alimentación especial [ 6′ (1.83m) ] | 8000-0107 |
[8000-0110] Cable de tierra | 8000-0110 |
[8000-0147] Juego de cables de punta de mano | 8000-0147 |
[8000-0201] Juego de sonda de detección con mango de pistola | 8000-0201 |
TIPO | Microóhmetro portátil |
ESPECIFICACIONES FÍSICAS | Dimensiones: 16.8 “An. X 12.6” Al. X 12 “P (42.7 cm x 32 cm x 30.5 cm) Peso: 33 lbs (15 Kg) |
POTENCIA DE ENTRADA | 100 – 240 Vca, 50/60 Hz |
RANGO DE LECTURA DE LA RESISTENCIA | 1.5 miliohmios a 600A a 450 miliohmios a 10A Precisión típica: ± (0.15% de la lectura + 0.15% FS) a una corriente de prueba de 10-600A |
RANGO DE CORRIENTE DE PRUEBA | 10 amperios a 600 amperios (seleccionables en pasos de 1A); Fuente de alimentación CC con protección térmica. |
PANTALLA | Pantalla LCD retroiluminada (128 x 64 píxeles), visible a la luz directa del sol y con niveles de luz bajos |
TECLADO NUMÉRICO | Teclado de membrana robusto de 44 teclas “QWERTY” |
ALMACENAMIENTO INTERNO DE REGISTRO DE PRUEBA | 128 registros de prueba. Cada registro puede contener hasta 64 lecturas. |
ALMACENAMIENTO DE REGISTRO DE PRUEBA EXTERNA | Hasta 999 registros de prueba en una unidad flash USB externa |
INTERFAZ DE LA COMPUTADORA | RS-232C |
IMPRESORA | Impresora térmica incorporada de 2.5″ de ancho |
SOFTWARE DE LA PC | Software de análisis basado en Windows incluido con el precio de compra |
SEGURIDAD | Diseñado para cumplir con las normas IEC 61010 (1995), UL 61010-a y CAS-C22.2 |
AMBIENTALES | Funcionamiento: -10ºC a 50ºC (15ºF a + 122ºF) Almacenamiento: (-30ºC a 70ºC (-22ºF a + 158ºF) |
HUMEDAD (MAX) | 90% RH a 40˚ C (104˚ F) sin condensación |
ALTITUD (MAX) | 2000 m (6562 ft) hasta las especificaciones de seguridad completas |
CABLES | 15 pies (4,6 m), cables de prueba # 1 AWG, cable de alimentación, cable de tierra |
OPCIONES | Estuche de envío, juego de abrazaderas en C, juego de púas manuales |
GARANTÍA | Un año en piezas y mano de obra |
Las especificaciones son válidas a voltaje nominal y temperatura ambiente de +25˚C (+77˚F). |
