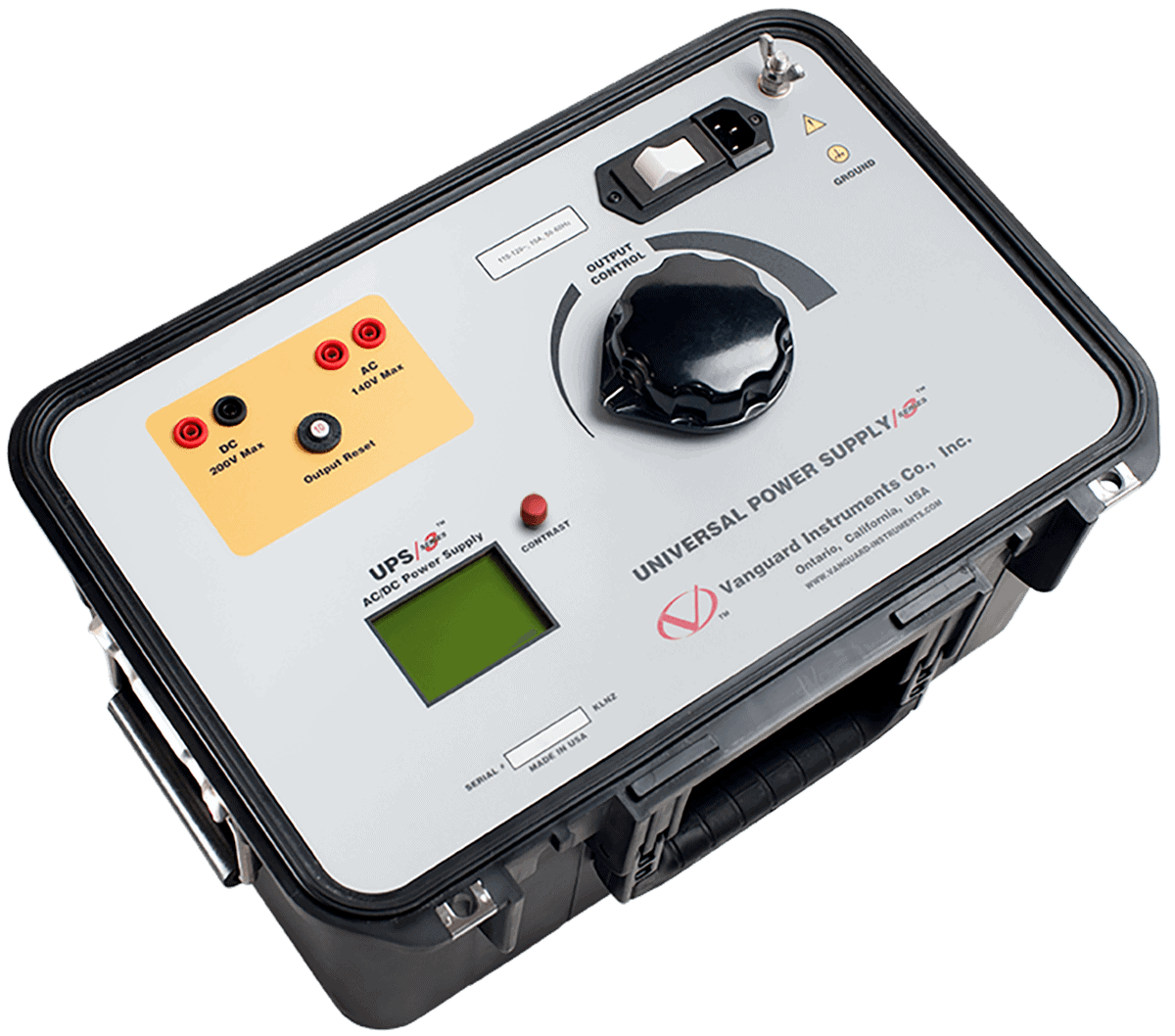

UPS S3
Alimentation CA/CC portable
Le Vanguard UPS S3 est une alimentation à sortie réglable CA/CC conçue pour actionner les disjoncteurs des postes électriques/sous-stations. Les sources de tension CA et CC de l’UPS S3 peuvent délivrer jusqu’à 10 A pendant la mise sous tension de la bobine du disjoncteur et le fonctionnement du moteur de charge du disjoncteur. Alimenté par une source de tension monophasée 90-120 VCA, l’UPS S3 délivre une tension CA/CC réglable. Les tensions de sortie sont réglables avec le bouton de commande placé sur le panneau avant.
La tension de sortie CA variable de l’appareil (10-140 VCA) présente une tension nominale de 140 VCA à 9 A en continu. Elle est également redressée et filtrée à deux alternances pour délivrer une tension continue isolée. La tension CC (10-200 VCC) présente une valeur nominale de 180 VCC à 9 A (2 s) ou de 180 VCC à 2 A en continu. Les deux sorties de source de tension CA/CC sont protégées par un disjoncteur.
Un double voltmètre intégré affiche simultanément les tensions alternative et continue sur un écran LCD rétroéclairé (128 x 64 pixels), visible à la lumière du soleil et sous un faible éclairage. Les plages de tensions affichées CA et CC vont de 0 à 200 Vrms. L’appareil UPS S3 est protégé par un boîtier en plastique (45 x 32 x 30 cm/17,5 x 12,5 x 11,7 po) et pèse 20 kg (45 lb). Un cordon d’alimentation, un câble de terre de sécurité et des câbles de connexion de tension sont inclus.
ALL VANGUARD CIRCUIT BREAKER POWER SUPPLIES
FONCTIONS ET AVANTAGES
- Alimentation CA/CC à sortie réglable conçue pour le déclenchement de disjoncteurs au sein d’une sous-station
- Délivre jusqu’à 10 A pendant la mise sous tension de la bobine du disjoncteur et le fonctionnement du moteur de charge du disjoncteur
- Source de tension de sortie CA variable (10-140 VCA) avec une tension nominale de 140 VCA à 9 A en continu
- Source de tension continue (10-200 VCC) à une tension nominale de 180 VCC à 9 A (2 secondes) ou 180 VCC à 2 A en continu
- Les deux sorties de tension CA et CC sont protégées par un disjoncteur
CARACTÉRISTIQUES TECHNIQUES
| CARACTÉRISTIQUES PHYSIQUES | Dimensions : l x H x P – 44,5 x 30,0 x 31,8 cm (17 x 11,7 x 12,5 po) ; Poids : 20,4 kg (45 lb) |
| PUISSANCE D’ENTRÉE | 100 à 120 V CA, 50/60 Hz |
| TENSIONS DE SORTIE | CC : 10 à 200 VCC CA : 10-140 VCA |
| COURANTS DE SORTIE |
9 A max. à 140 VCA (20 min marche, 30 min arrêt)
9 A max. à 140 VCC (2 s), 2 A (continu)
|
| AFFICHAGE | Écran LCD rétroéclairé (128 x 64 pixels) ; visible sous une lumière vive ou faible |
| SÉCURITÉ | Conforme aux normes UL 61010A-1 et CAN/CSA C22.2 N° 1010.1-92 |
| TEMPÉRATURE | Utilisation : -10 à 50 °C (15 à +122 °F) ; Stockage : -30 à 70 °C (-22 à +158 °F) |
| HUMIDITÉ | 90 % HR à 40 °C (104 °F) sans condensation |
| ALTITUDE | 2000 m (6562 pi) conformément aux normes complètes de sécurité |
| CÂBLES | Cordon d’alimentation, câble de terre, cordons de test de 3 m (10 pi) |
| OPTIONS | Mallette de transport |
| GARANTIE | Un an, pièces et main d’œuvre |
| Les spécifications sont valables à la tension nominale et à une température ambiante de +25 °C (+77 °F). Dernière mise à jour le 13 février 2009 |
|
RÉFÉRENCES
- 9140-UC [UPS S3 Unit and Cables]
