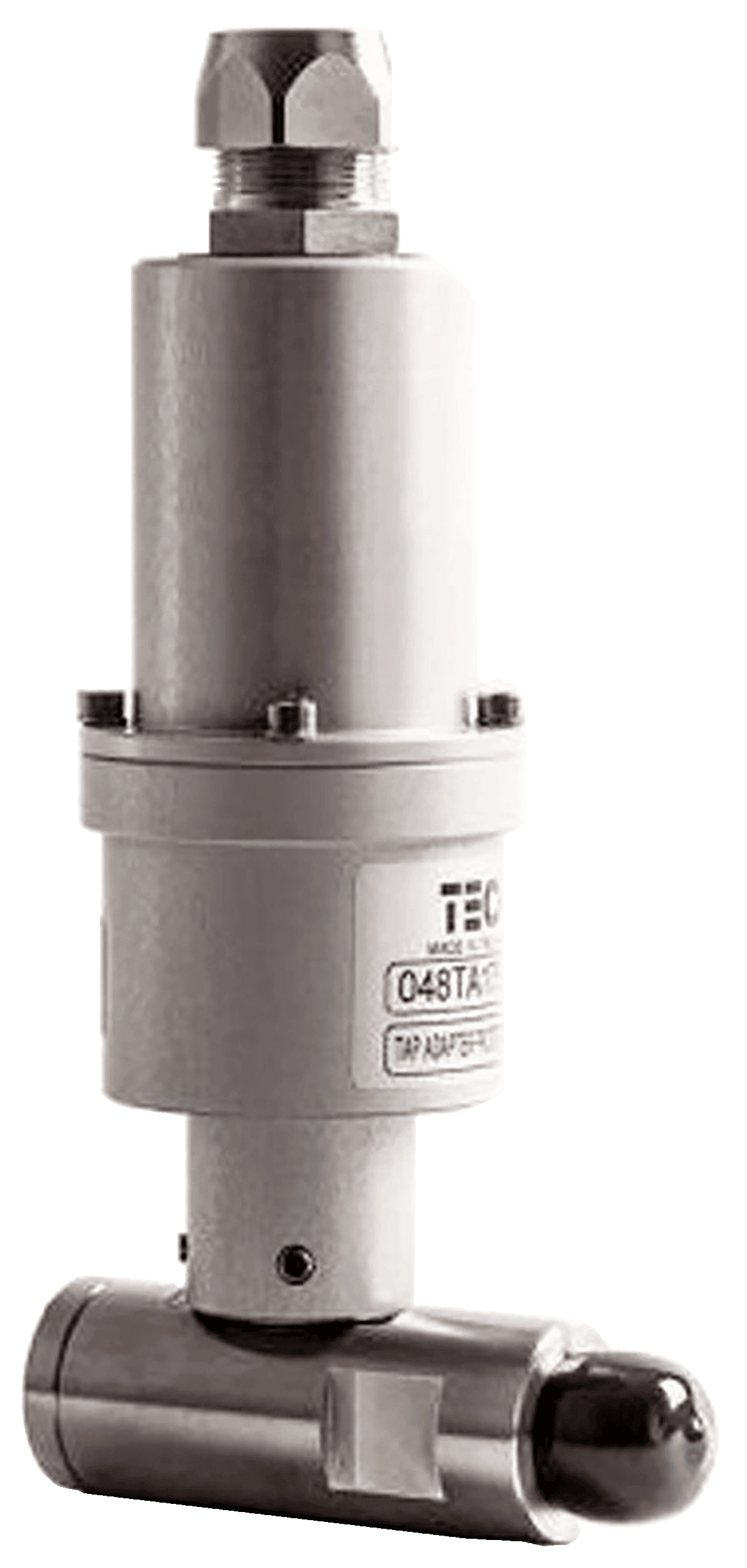

Adaptador de tomas

Sensores de DP de alto rendimiento:

El adaptador de tomas de tensión de TECHIMP permite al usuario conectarse a la toma de ensayo (en ocasiones llamada «toma de factor de energía») de cojinetes transformadores de alta tensión. 
Mientras se mantenga el adaptador de tomas por debajo del nivel de tensión de seguridad indicado por el fabricante, el adaptador de tomas permite al usuario extraer las señales de DP de alta frecuencia para un diagnóstico de evaluación de los materiales de aislamiento.

También se puede extraer una señal de sincronización. Es adecuado tanto para una única toma como para la monitorización continua de descargas parciales.

Características

Aunque se debe personalizar según la forma y el tamaño de la toma de ensayo (que debe proporcionar el cliente), hay disponibles muchos modelos para la mayoría de cojinetes transformadores. Más abajo se presenta una lista de los modelos disponibles. Se aseguran miles de horas de funcionamiento como garantía de fiabilidad y precisión.

Se utilizan materiales de larga duración, como el acero inoxidable y el latón, para garantizar un buen contacto.
Hay disponible un remate BNC para conectar la toma de tensión al cable coaxial. El cable termina en la caja de derivación, que normalmente está a nivel del suelo.
El adaptador de tomas tiene integradas una medición de impedancia y una protección de sobretensión. Los valores de los componentes eléctricos mencionados se eligen según la capacidad energética de los cojinetes (llamada normalmente C1, que debe proporcionar el cliente).
En caso de sobretensión de larga duración, la unidad dispone de una protección de fallo que desvía la medición de impedancia al suelo, lo que evita que haya sobretensión en el cojinete y arqueo en la toma de ensayo.

Incluso en caso de desconexión accidental del cable de salida, la unidad mantiene el cojinete transformador completamente seguro.
Tiene un armazón completamente sellado para una instalación fiable en ambientes exteriores.
Se dispone de un conector multipolar desmontable (como opción) para desconectar completamente la resistencia interna, y también la SVP interna, para llevar a cabo una medición precisa de tanδ mediante un equipo externo adecuado.
