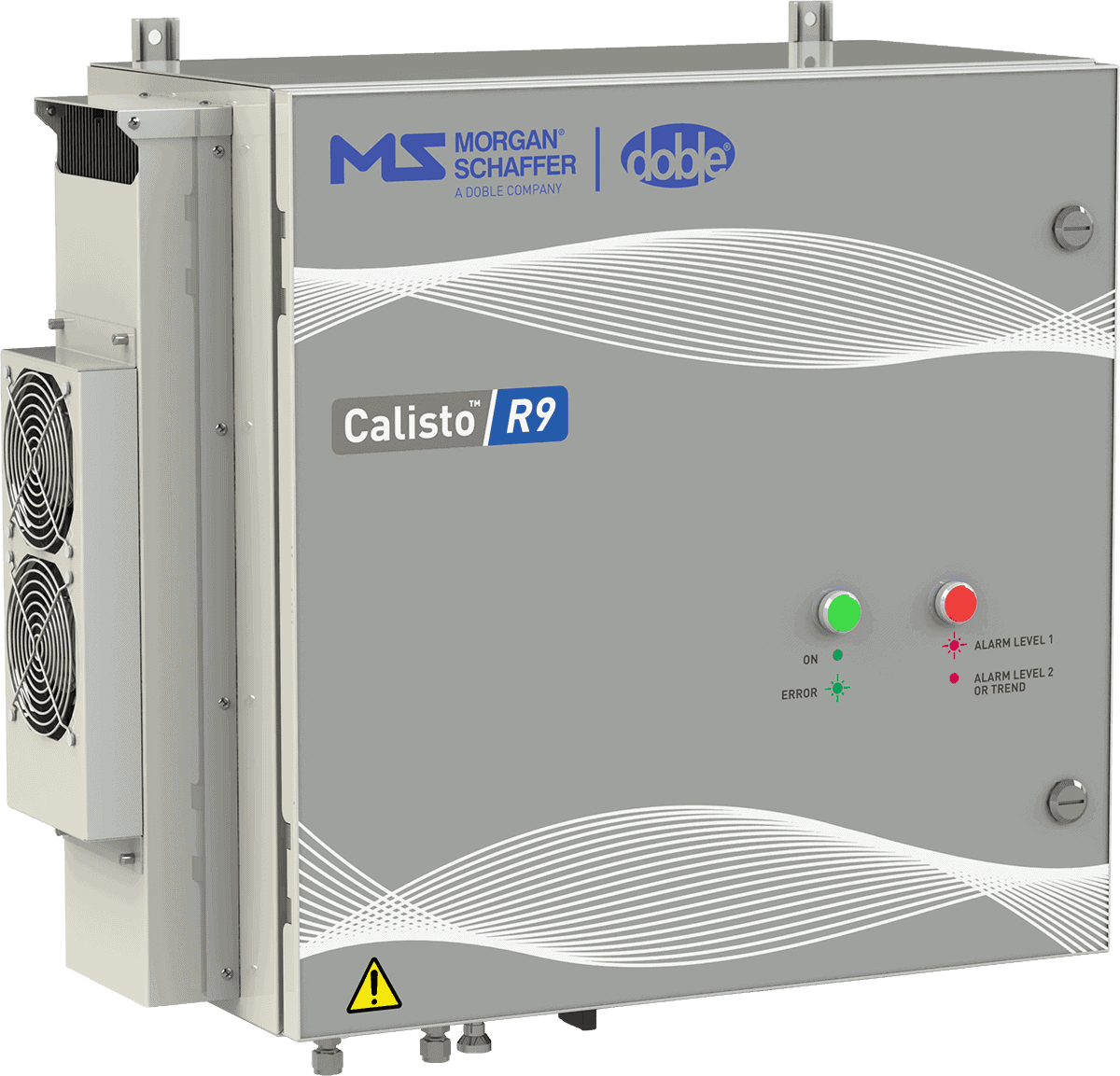

Calisto R9
Construido para años de servicio de alta precisión y bajo mantenimiento
Un nuevo camino para el AGD con tecnologia infrar
El Calisto R9 aporta algo nuevo al mercado de los monitores de AGD: exactitud a largo plazo sin necesidad de gestionar cilindros de gas de calibración.
Calisto R9 combina estas innovaciones con características de diseño robustas, que han sido constantemente mejoradas a través de numerosos años de experiancia con usuarios de equipos Calisto en todo el mundo.
Como era de esperar, la nueva generación de monitores de AGD de la línea Calisto mide las concentraciones de gases de falla, los componentes del aire y la humedad disuelta en los líquidos aislantes del transformador.
Mide todos los gases de falla clave además de la humedad1
Hidrógeno
Monóxido de carbono
Metano
Acetileno
Etileno
Etano
Dióxido de carbono
Oxígeno
Nitrógeno
Humedad
Calibración automatica basada en vapor de agua
Cuenta con una calibración automática integrada mediante vapor de agua, que mantiene la exactitud durante toda la vida útil del monitor.
Método de infrarrojos para la detección de fallas tempranas
y un diagnóstico exacto
El método de espectroscopia fotoacústica infrarroja diferencial (DIPAS) patentado por Morgan Schaffer y la conductividad térmica propia del hidrógeno permiten al monitor leer con exactitud incluso pequeñas concentraciones de gases disueltos.
Extracción de gas por membrana
La extracción por membrana resistente al vacío, de eficacia probada, evita que el aceite y los vapores de aceite contaminen el sistema de medición de gases durante su vida útil.
Interfaz de usuario intuitiva
La interfaz de usuario del software Calisto R9 funciona con cualquier navegador web común. Agiliza la configuración del monitor y proporciona vistas claras e intuitivas de lecturas históricas y ajustes de alarmas. Es fácil trasladar los datos a INSIDEVIEW® o doblePRIME™ para obtener un diagnóstico de AGD exhaustivo.
Interfaz de usuario intuitiva
La interfaz de usuario del software Calisto R9 funciona con cualquier navegador web común. Agiliza la configuración del monitor y proporciona vistas claras e intuitivas de lecturas históricas y ajustes de alarmas. Es fácil trasladar los datos a INSIDEVIEW® o doblePRIME™ para obtener un diagnóstico de AGD exhaustivo.
Sistema inteligente de trampa de burbujas
El sistema inteligente de trampa de burbujas evita los riesgos asociados a la entrada de burbujas de gas en el tanque del transformador durante su instalación y uso. Para proteger el sistema dieléctrico, las burbujas de aire y gas se eliminan automáticamente del aceite antes de que regrese al transformador.
Confiable y seguro
El producto ha sido sometido a pruebas de conformidad con las normas internacionales de EMI/EMC, seguridad, medio ambiente y vibración.
Calisto R9 Overview Video
ALL CALISTO ONLINE DGA MONITORS
Calisto Product Line Production Facility
Innovation by Design; Reliability via Quality Systems
Each Calisto unit undergoes continuous performance testing, functioning as it will in the field, and must meet our stringent performance criteria before leaving our site. This means every Calisto unit delivered to you has been burned in and is ready to perform to our specifications and your expectations.
Accuracy By Design
Features best-in-market accuracy bench-marked by clients, laboratories, and industry working groups — ensuring the reliability of the DGA results they provide.
Early Detection
Market-leading lower detection limits and a very broad measurement range ensure that you are getting all the information needed to detect and diagnose faults as early as possible.
Easy Deployment
Supplied with DNP3, Modbus and optional IEC 61850 communication protocols for easy deployment within existing communications and SCADA networks.
Fits Your Monitoring Program
Designed to fit your monitoring program, it can operate as a standalone DGA monitor or as part of the Doble Calisto Condition Monitoring Platform.
