Divisores de voltaje
Calibración de sistemas de medición de CA/CC de ultra alto voltaje de precisión in situ
Se desmonta y se transporta fácilmente.
Este divisor se puede utilizar como estándar de calibración principal para calibrar sistemas de medición de CA/CC de ultra alto voltaje de precisión in situ.
Las funciones de medición de voltaje de los kilovoltímetros de CA/CC de Phenix Technologies incluyen Promedio de CA, RMS de CA, Pico de CA, Pico/√2 de CA, Promedio de CC, Pico de CC y Ondulación de CC. Las unidades tienen trazabilidad según las normas NIST, y se pueden utilizar para la calibración y las mediciones generales de alto voltaje. El divisor de voltaje también se puede utilizar con otros dispositivos de medición, como un osciloscopio o un multímetro. Estas unidades son precisas, confiables y satisfacen una amplia gama de aplicaciones de prueba.
APLICACIONES DE PRUEBA
- Las unidades se pueden utilizar para la calibración y las mediciones generales de alto voltaje
- Calibración con trazabilidad NIST, EE. UU.
- El divisor de voltaje también se puede utilizar con otros dispositivos de medición, como un osciloscopio o un multímetro.
- Divisor de voltaje resistivo-capacitivo
- Cumple con las normas IEEE Std 4 y IEC 60060-2
Preciso y confiable | Alimentado por batería o por red | modelos estándares de 50 kV — 300 kV, con voltajes más altos disponibles a pedido

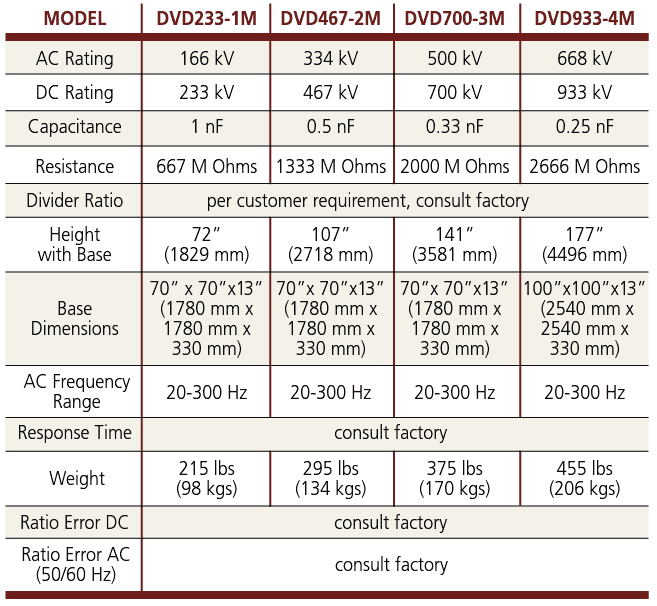

GRÁFICOS

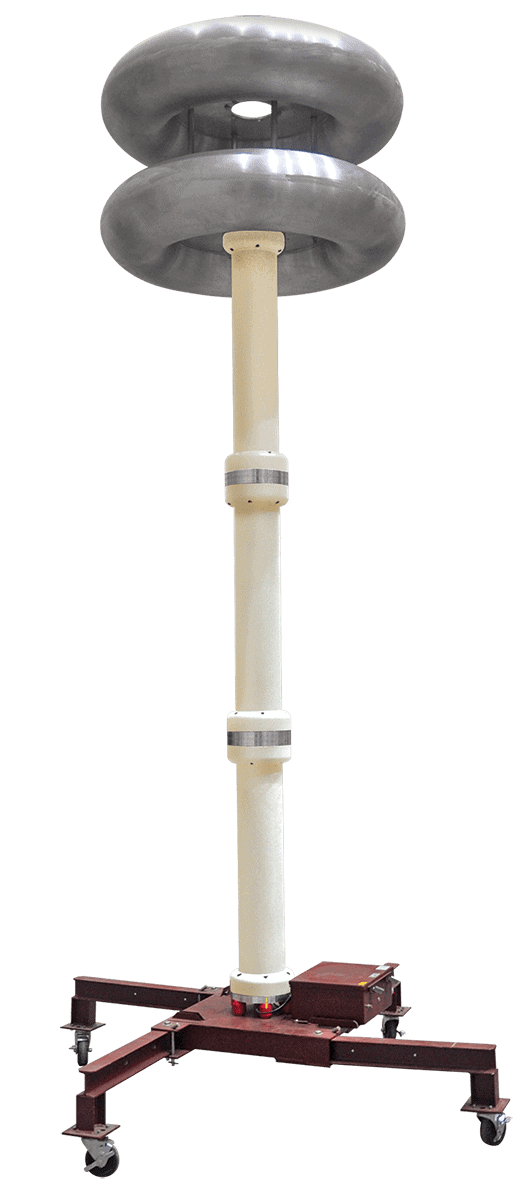

DIVISOR MODULAR DE PRECISIÓN PARA USO IN SITU O EN LABORATORIO
Diseñado para su fácil desmontaje y transporte sin dejar de ofrecer una excelente estabilidad y un bajo error de relaciones. La pieza individual más grande tiene menos de 900 mm (37″) de longitud y pesa menos de 35 kg (80 lbs). Este divisor se puede utilizar como estándar de calibración principal para calibrar sistemas de medición de CA/CC de ultra alto voltaje de precisión in situ. Opcionalmente, se ofrecen cajas de transporte. Si lo desea, puede solicitar otras relaciones.
CARACTERÍSTICAS DE DISEÑO/CONDICIONES AMBIENTALES DE FUNCIONAMIENTO
Características de diseño
- Las unidades incluyen un divisor de alto voltaje, una sección de medición y cables de interconexión que se almacenan en un maletín compacto y duradero
- Lámpara indicadora de alimentación de línea
- Lámpara indicadora de batería baja
- Pantalla LCD de 4 ½ dígitos
- Selector de voltaje de gama alta y baja
- Paquete de baterías de Ni-MH (Hidruro de níquel-metal)
Condiciones ambientales de funcionamiento
- 0-40°C, interior/exterior cuando hace buen tiempo
- Humedad <95% sin condensación
- Altitud <3300 pies (1000 metros)
- Almacenamiento 0-55 °C, en interior seco
Opciones
- DVD100, divisor de CA/CC de 100 kV, relación 10.000:1
- DVD200, divisor de CA/CC de 200 kV, relación 10.000:1
- DVD300, divisor de CA/CC de 300 kV, relación 10.000:1
- Terminal de medición KVM, requiere un divisor con una relación de 10.000:1
- Versión de terminal de medición para montaje en bastidor de 19”
