Equipos de prueba de dieléctricos de corriente alterna de banco de trabajo y piso de 5-15 kV
Adecuado para pruebas de dieléctricos y aislamiento de hasta 15 kV en todo tipo de aparatos eléctricos
Adecuado para pruebas de dieléctricos y aislamiento de hasta 15 kV en todo tipo de aparatos eléctricos
La línea Phenix de Hipots de CA de 5 kV-15 kV ofrece un suministro de CA de alto voltaje completamente integrado y fácil de usar. El transformador, los controles y el regulador de alto voltaje con aislamiento de aire están alojados en un gabinete para banco de trabajo de acero pintado o, para las unidades más grandes, en un gabinete de acero independiente con ruedas. Todas las unidades están equipadas con características de seguridad estándares, como protección de interruptor, sobrecargas de salida ajustables, disposiciones de enclavamiento externo y enclavamiento de inicio en cero. El voltaje de salida es completamente ajustable desde casi cero hasta el 100% de la salida a través de un autotransformador variable robusto y confiable. Estos sistemas de prueba de dieléctricos de corriente alterna son ideales para pruebas de dieléctricos de hasta 15 kVCA en una amplia variedad de aplicaciones.
Aplicaciones de prueba
- Adecuado para pruebas de dieléctricos y aislamiento de corriente alterna de hasta 15 kV en todo tipo de productos eléctricos, como motores, cables, conmutadores, boquillas, capacitores, fusibles y apartarrayos
- Cumple con UL, CSA, OSHA, NEMA, IEC, AEIC, EPCEA, IEEE, ASTM y otras normas de prueba aplicables

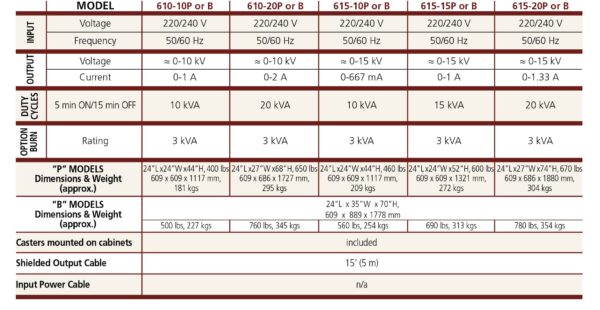

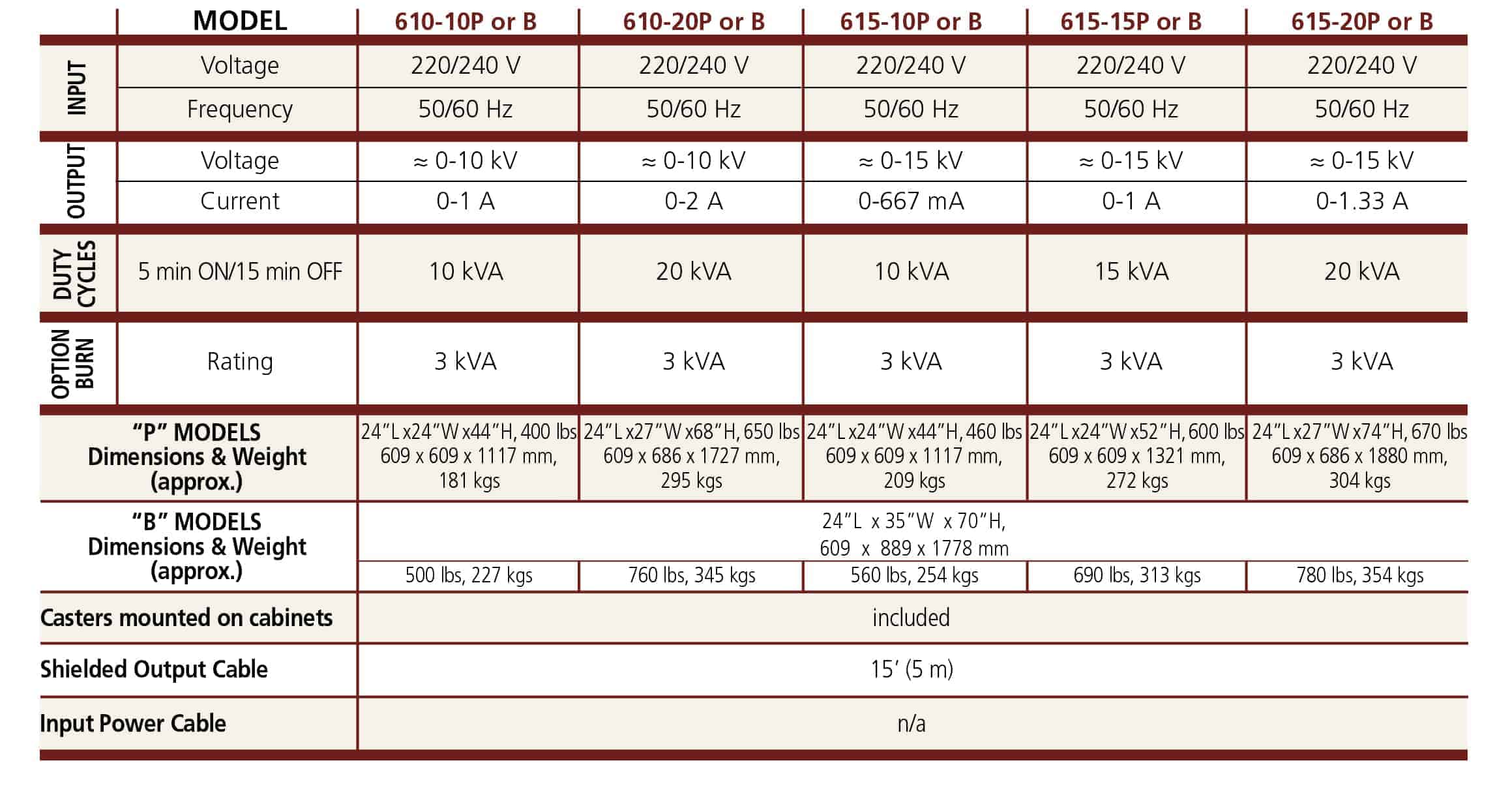

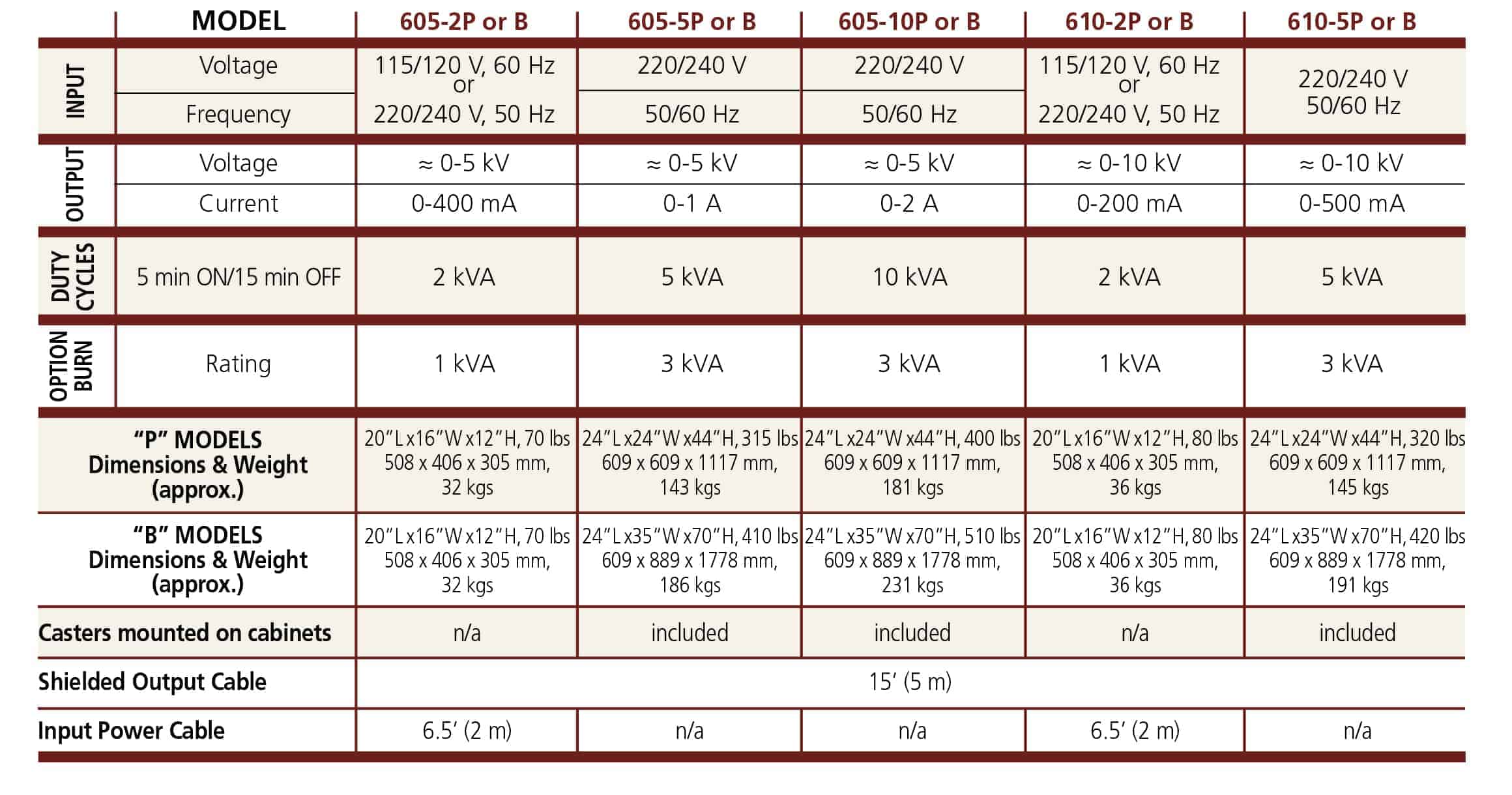

DESCRIPCIÓN GENERAL
|

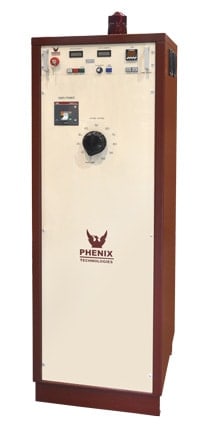

Modelo 615-20p
|

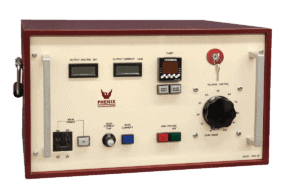

Modelo 605-2P |
CARACTERÍSTICAS DE DISEÑO Y SEGURIDAD
Modelos «P»
|

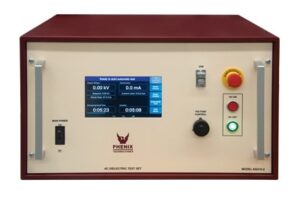

Modelos «B»
La HMI muestra la medición, varios controles y mensajes del sistema, entre los que se incluyen:
|
OPCIONES Y ACCESORIOS
Opciones
- Longitudes de cable personalizadas
- Característica de grabación*
- Certificación de prueba de DP
- Calibración ISO17025
* La función de grabación es un dispositivo limitador de corriente que se conecta en serie con el devanado principal. Esta función ofrece la posibilidad de grabar las fallas en la muestra de prueba a un nivel de corriente controlado. La función de grabación está disponible con la clasificación indicada anteriormente.
Accesorios

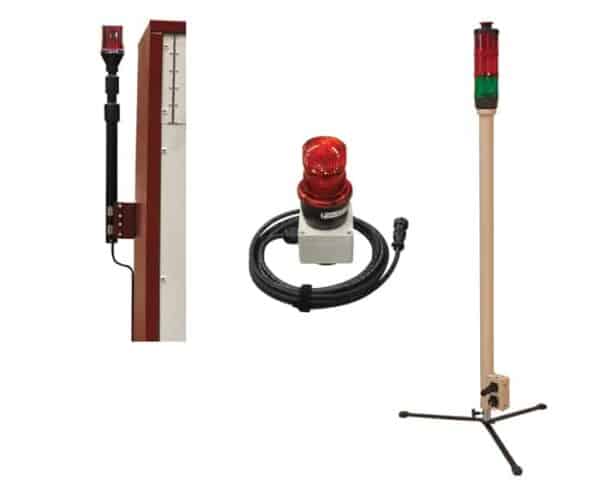

Luz intermitente, montada o independiente
- Luz intermitente, montada, poste telescópico
- Luz intermitente con circuito de seguridad, base magnética
- Luz roja/verde, base plegable, circuito de seguridad, parada de emergencia, cable de 20 pies (6 m)
Interruptor de pie de seguridad con cable de 20 pies (6 m)
Pértiga de puesta a tierra
ASPECTOS MEDIOAMBIENTALES
- 10-40°C, interior/exterior cuando hace buen tiempo
- Humedad <95% sin condensación
- Altitud <3300 pies (1000 metros)
