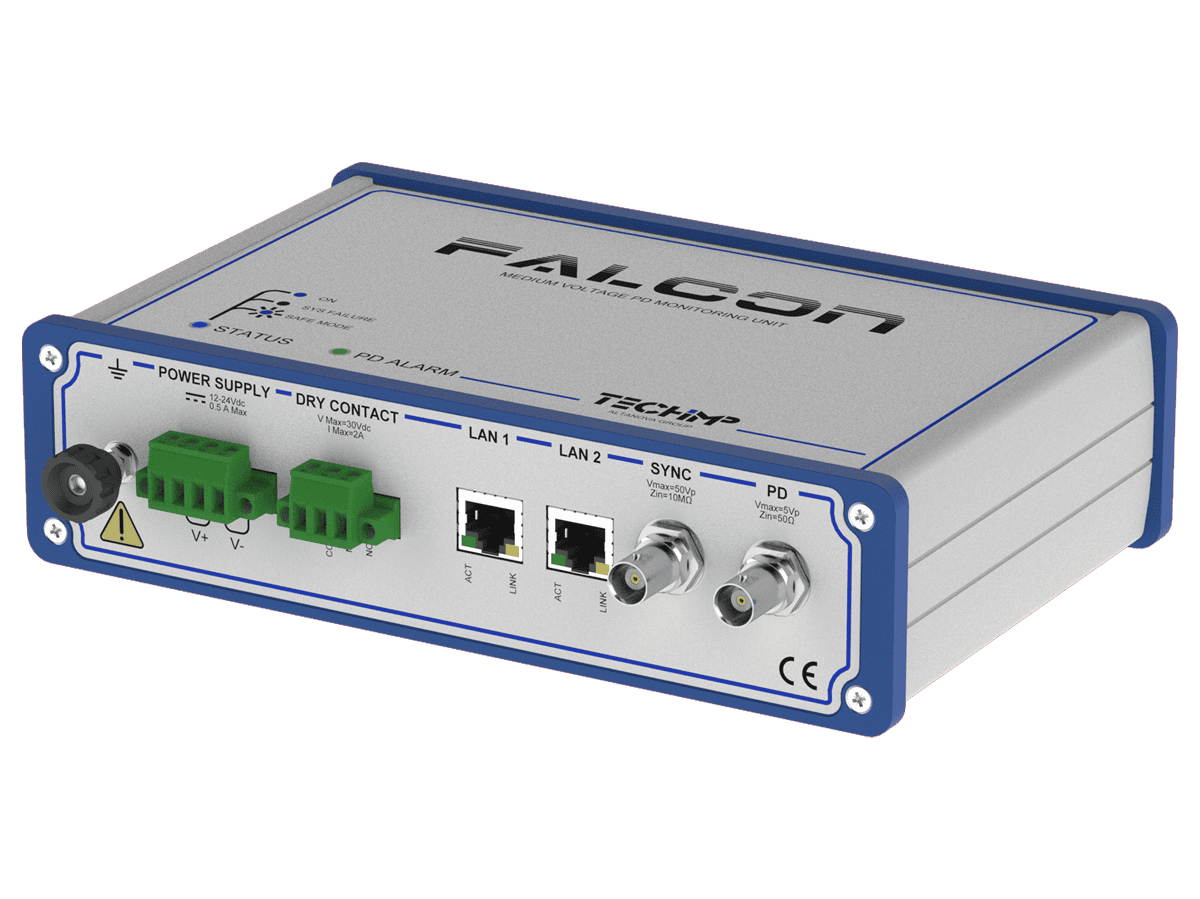

Falcon 1™

FALCON™ representa la tecnología de última generación para el monitoreo de descarga parcial (MDP) de componentes de equipos de MT, combinando tecnología verificada y patentada de monitorización de equipos de AT con requisitos económicos.
FALCON™ adquiere y procesa señales de PD de alta frecuencia detectadas a nivel local por sensores a los que está conectado, tanto inductivos (HFCT) como capacitivos (TEV).

Características

FALCON™ proporciona una solución económica para la monitorización continua de descarga parcial en equipos de media tensión permitiendo determinar el deterioro del aislamiento y, por lo tanto, el posible agravamiento de las condiciones óptimas del equipo eléctrico antes de una seria avería. FALCON propone un enfoque innovador del continuo de fenómenos de DP que ocurren en una red integrada de equipos de media tensión.

Dicho enfoque se implementa abordando las soluciones a los requisitos de las redes de media tensión a través de métodos de adquisición y elaboración de datos de DP no invasivos, de bajo coste y completamente automáticos, con la correspondiente evaluación de las condiciones del equipo de media tensión.
Con una potencia informática integrada y un almacenamiento de datos combinados con una interfaz de navegador web, se puede acceder a la unidad desde cualquier lugar de la red permitiendo analizar los datos de DP y la tendencia histórica con un tráfico de datos muy bajo. Su fácil instalación y autoconfiguración reduce significativamente el tiempo de instalación. FALCON proporciona la adquisición automática y la elaboración de datos de DP, al igual que el descarte automático del ruido y el reconocimiento de la tendencia creciente de DP.

FALCON™ incorpora la tecnología patentada T/F-Map. El hardware se proporciona con un sistema de adquisición de banda ultraancha, que recopila tanto el pico de pulso y la fase de DP como las ondas completas de pulso. La onda de pulso permite utilizar la información proveniente de la conformación de pulso. Por cada pulso adquirido, la unidad de adquisición calcula automáticamente su contenido de tiempo y frecuencia, conformando la denominada “T-F Map”.
