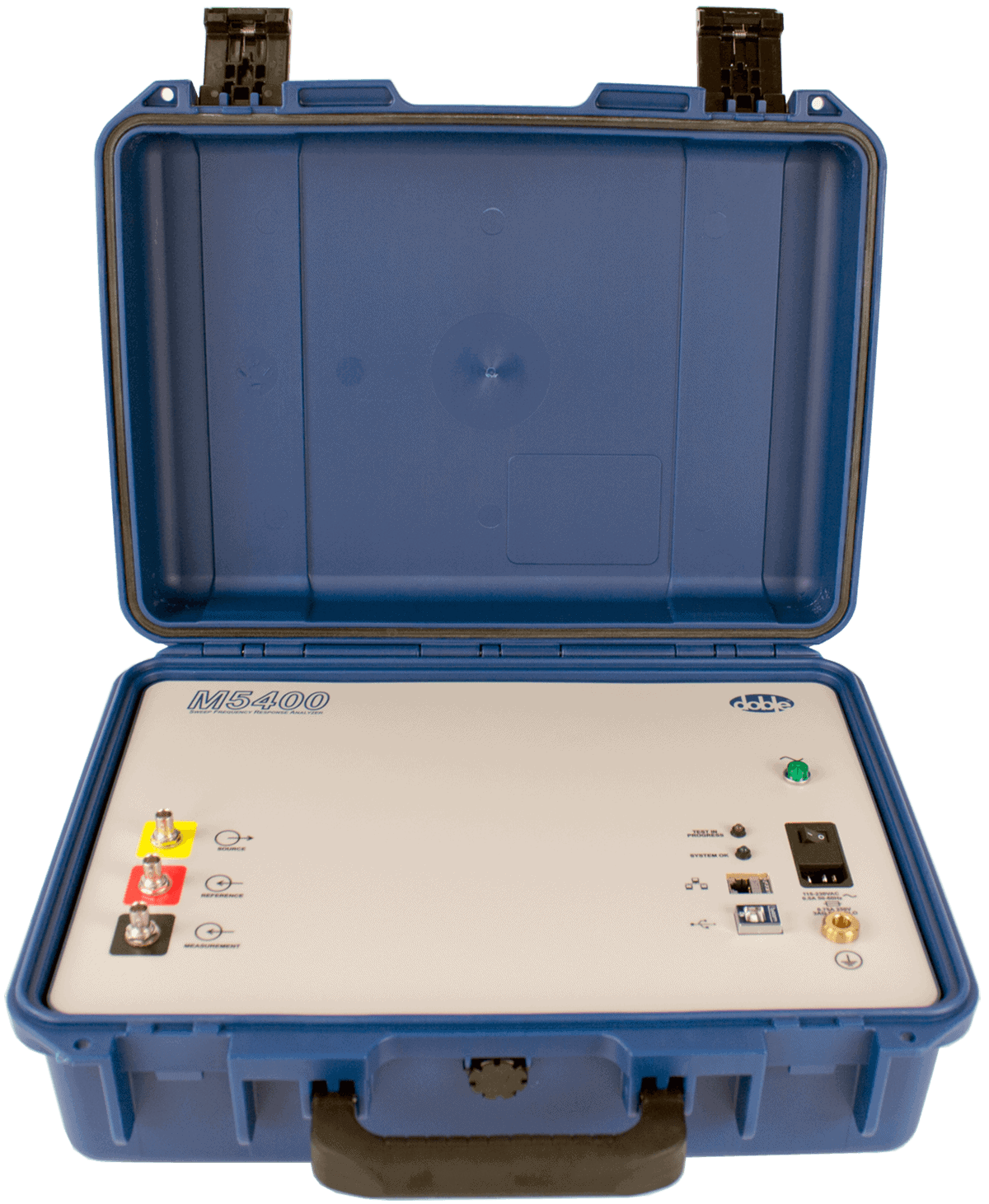

M5400
扫频频率响应分析仪
用于检测“隐藏”变压器故障的扫频频率响应分析工具
使用 Doble M5400 扫频频率响应分析测试装置检测变压器、电抗器及其他含绕组设备的机械完整性。如果您测量绕组的频率响应，就可以识别绕组是否发生了位移。M5400 向变压器发送激励信号并测量返回信号。将此响应与基线读数及类似单元的结果进行比较，可以识别偏差并确认内部机械故障。
M5400 通过提供机械完整性或绕组位移的确凿证据，减少了关于设备状况的不确定性。用它来帮助判断变压器的劣化情况、故障后能否重新投运，或在运输过程中是否受损。
在工厂测试、运输后、吊装交付、系统故障后甚至例行维护期间应用 M5400，以获得用于未来评估的基线测试结果。
所有 DOBLE 扫频频率响应分析产品
主要特征
- 仪器向变压器发送激励信号，并在宽频率范围内测量返回信号
- 提供 10 Hz 至 25 MHz 的频率响应测量
- 以 1.2% 的对数间隔测量频率响应
- 自动缩放每个频率测量值，实现 80 dB 的总动态范围和 ±1 dB 的精度
- 业界最高的动态范围与精度组合
优势
- 确保变压器性能，降低维护成本并延长变压器使用寿命
- 识别铁芯移位、绕组变形与位移、铁芯接地故障、部分绕组坍塌、环向屈曲、夹紧结构断裂或松动、匝间短路和开路绕组等问题
- 作为常规维护计划的一部分，或在您怀疑存在问题的任何时候使用
- 测量结果具有极高的重复性，即使是细微的变化也可用于诊断目的
软件
SFRA 扫频频率响应分析软件
- 控制和操作您的 M5400
- 比较和分析扫频频率响应分析测量数据
- 识别偏差并确认内部机械故障
- 包含预配置模板
线缆
SFRA 测量线缆
SFRA 测量线缆符合 IEC 60076-18 规定的 FRA 测量要求。提供两种线缆套件。
SFRA Classic Plus
这是随 M5400 发货的默认线缆，长度为 18 米（60 英尺），配有 3.6 米（12 英尺）固定长度的接地连接。它为短路测试导线测试提供环状参考接地连接，并且在配备可选编织带套件时，支持按 IEC 60076-18 FRA 方法 1（最短编织带）的接地技术。
IEC 1 with Braid Kit
如果您仅通过 IEC 60076-18 方法 1 技术（最短编织带）进行测试，请使用 IEC 1 套件。该编织带套件允许您测试高达 800 kV 电压等级的套管。
