准确掌握电力系统内资产的当前状态，对于确保系统可靠性至关重要。鉴于当前老化电网基础设施所承受的压力，掌握此类信息在当下显得尤为关键。局部放电 (PD) 检测是了解介电健康状况，进而掌握电气资产健康状况的关键手段。当在线进行局部放电检测时，它能提供一种非侵入式、非破坏性的测试方法。
NFPA 70B 电气设备维护建议规程指出，绝缘击穿是电气故障的首要原因。在电气资产中，局部放电是绝缘介质异常的早期迹象，而这些异常可能会导致绝缘击穿。PD 测试是评估任何电气设备健康状况的
最佳工具。在将资产连接到电力系统并由其供电的情况下进行局部放电测量（在线测量），具有以下优势：
- 全面分析：能够了解资产在实际运行中的真实状况（运行中缺陷的类型和严重程度）
- 便利性：无需中断供电服务，且具有非破坏性。
- 灵活性：可以使用多种传感器对任何电气资产进行测试
技术
Doble 在利用在线测试技术评估电力电缆方面拥有超过 30 年的经验。我们的数据库包含了针对各种电缆系统（包括 PILC、PE、XLPE、TR-XLPE 和 EPR）的数千个测试结果，所有这些结果都由我们专业的主题专家团队进行了评估。
Doble 在线状态评估过程具有以下优势：
- 由于在较低频率（16kHz 至 30MHz）下采集电气局部放电信号，信号衰减减少，从而能够对更长长度的电缆进行评估。
- 专有的噪声抑制算法使我们能够在较低频率下进行测量，进而更全面地评估电缆整体状况。
- 由经验丰富的工程师团队准确评估电缆的状态。
- Doble 自主设计制造的专有传感器，能提供比市售替代品更高的灵敏度，从而形成清洁的数据流。
- 避免因开关瞬态和/或与电力系统隔离而导致的高昂停电成本和潜在损坏。
- 对整个电缆系统（包括电缆、终端、电缆接头和连接的资产）进行全面评估
方法

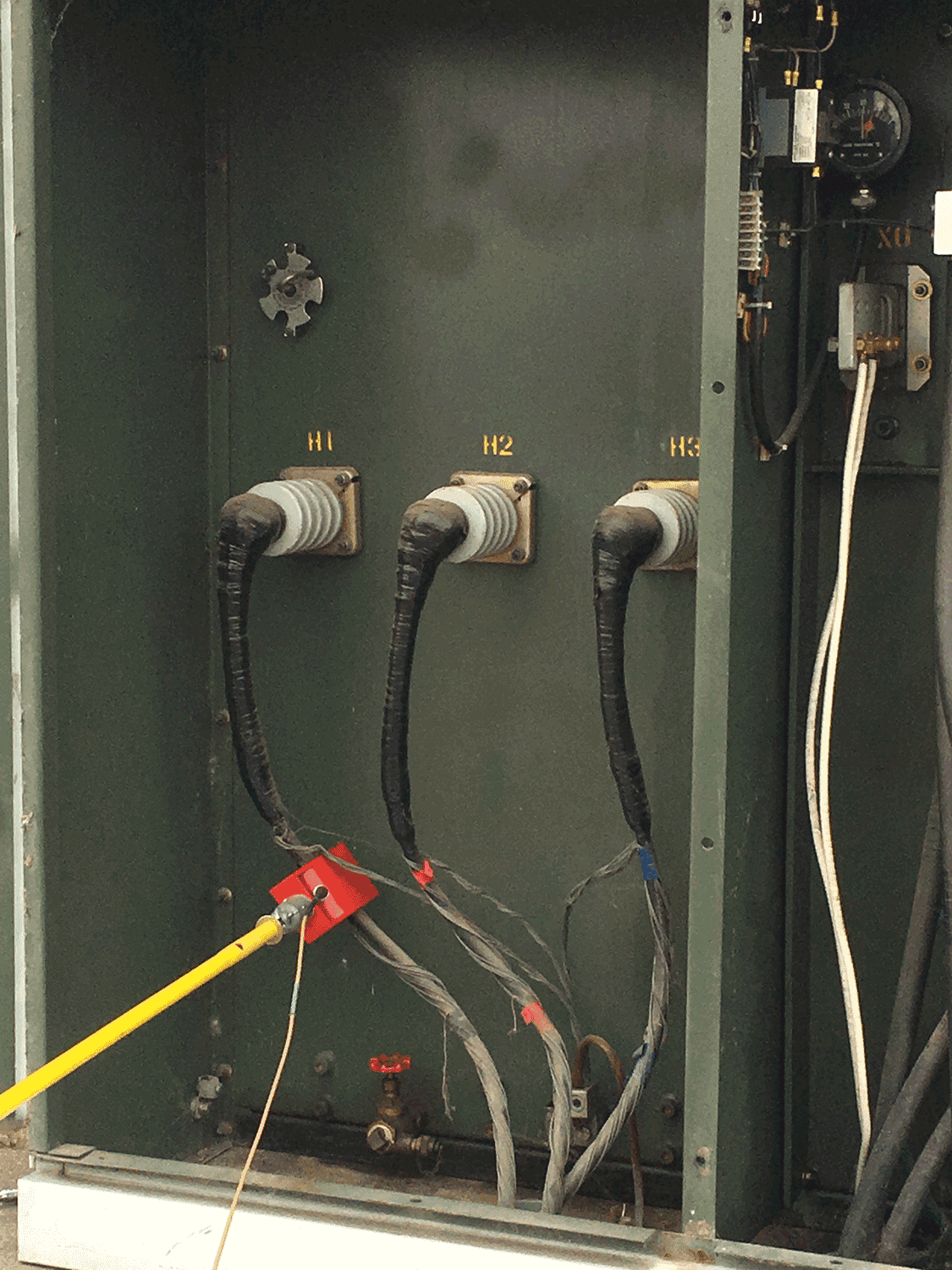

在线局部放电测试方法包括以下几个方面：
- 数据采集在不停电的情况下进行。
- 在线测试能够对资产进行真实的使用中评估。这种被动测试方法避免了使介电系统承受过大应力，从而防止进一步恶化。
- 通过信号分析和模式识别，可以识别缺陷类型和恶化程度。
- Doble 的在线评估过程会测量局部放电期间产生的信号，
- 并在终端之间的离散位置进行评估。
了解如何利用技术精准定位电缆和导体故障
总结
在线局部放电测试
- 无需停电/不会造成生产损失
- 无开关瞬态
- 无需精细工艺操作
- 数分钟内即可完成
被动测试
- 无损害性的过电压
- 在正常运行条件下进行数据采集
- 专有传感器
数据采集
- 使用电池供电以避免干扰/背景噪音
- 采用自主研发和制造的专有设备
- 与待分析系统同步
由经验丰富的工程师进行分析
- 专有分析软件 (T-F Map)
- 幅值
- 重复
- 相位角
- 形状
- 频率
- 趋势
报告
- 对整个电缆系统进行评估：电缆、
终端、电缆接头和连接的资产。 - 按严重性分级，级别从 1 到 5。
- 针对纠正措施提供具体建议。
- 个人咨询以审查结果。
