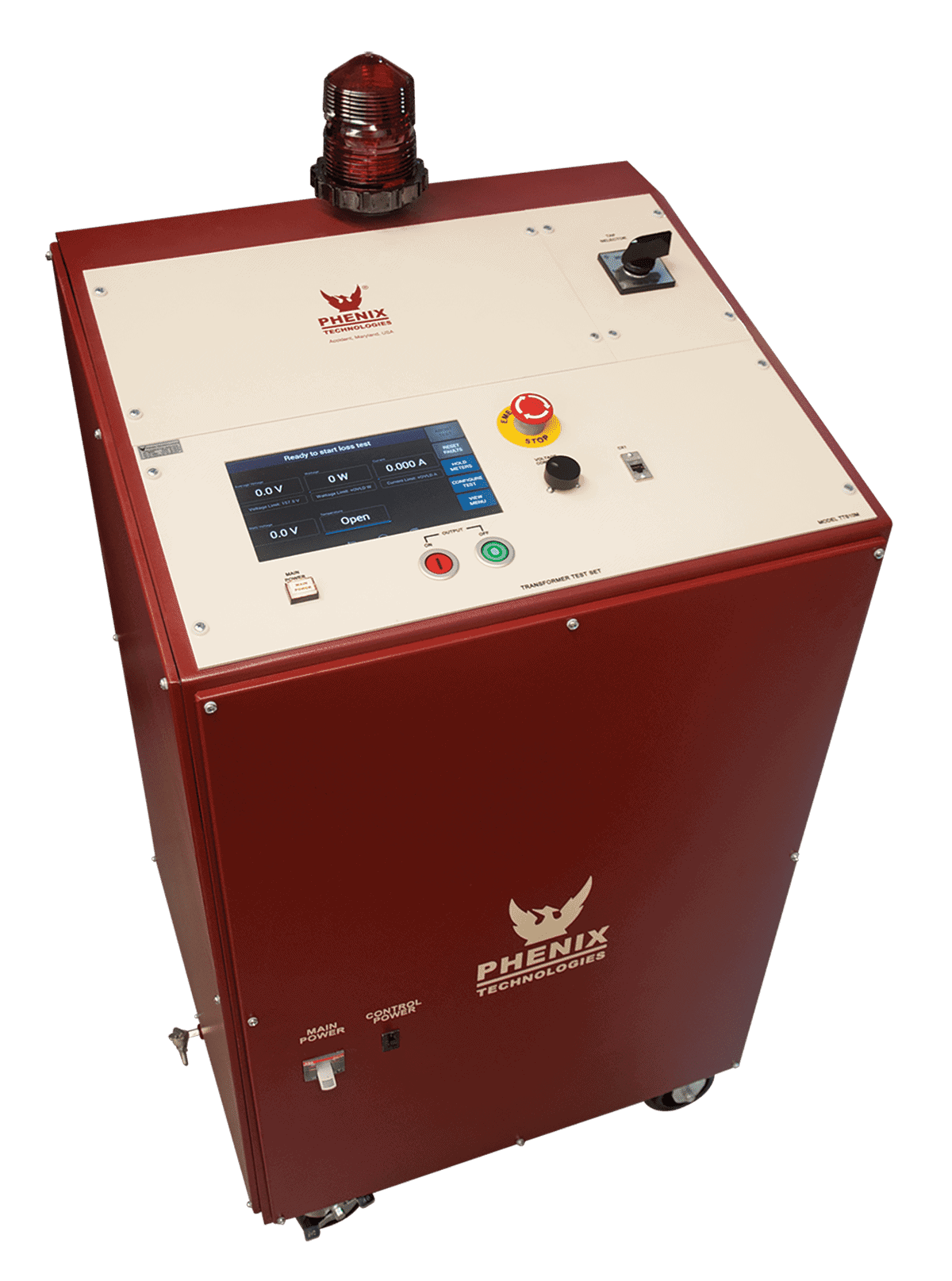

Sistemas de prueba de alta potencia para transformadores monofásicos

Garantizar el rendimiento de un transformador de por vida

• Verificación de los datos de prueba y diseño del fabricante antes de la instalación
• Después de la reparación o actualización
• Cuando se produce un acontecimiento disruptivo importante, como la caída de un rayo •
• Mantenimiento preventivo/predictivo

Modelos disponibles:

• TTS5M
• TTS10M
• TTS20-1
• TTS30-1
• TTS50-1

• Diseño comprobado y verificado
• Tiempo de configuración mínimo
• Pruebas rápidas, precisas y confiables

• Protección por interruptor
• Pulsadores de activación/desactivación de alto voltaje con indicador
• Provisión de enclavamiento externa
• Protección contra sobrecargas de acción lenta y rápida
• Enclavamiento de inicio en cero
• Indicador de sobrecarga de salida con interruptor de restablecimiento
• Medición de rangos múltiples
• Medidor de temperatura con termocupla de 15 pies (4.5 metros)
• Sistema de medición de cuatro conductores para lecturas precisas
• Dispositivos de protección contra sobretensiones en todos los medidores y relés
• Disposiciones de recalibración para todos los medidores
• Conmutador de pedal para seguridad del operador
• Lámpara de advertencia roja parpadeante
• Dos copias del manual de operación/mantenimiento

Exclusivo de los modelos TTS5M y TTS10M

• Control manual del voltaje de salida
• Función de retención para todos los medidores
• Tres tomas de kVA constantes
• Ruedas para facilitar la movilidad
• Ganchos para almacenamiento de cables

Exclusivo de los modelos TTS20-1, TTS30-1, TTS50-1

• La interfaz hombre-máquina (HMI) permite programar características de automatización del equipo de prueba. Todos los medidores de salida se muestran en la pantalla LCD. La adquisición de datos y la generación de informes de los resultados de pruebas se realizan mediante una computadora y el software de pruebas WIN TTS y se incluyen todos los cables de interfaz necesarios. La HMI elimina una gran cantidad cableado de relés y de medidores, lo que aumenta la confiabilidad. Se llevan a cabo todas las funciones de calibración y autocomprobaciones de los componentes, lo que permite al técnico de mantenimiento localizar los componentes defectuosos cuando se producen averías.
• Enclavamiento de inicio en cero con retorno automático del regulador a la posición cero
• Pulsadores de subida y bajada con indicador de fuera del cero
• Control motorizado del voltaje de salida con velocidad de crecimiento ajustable
• Interruptor con llave de control de potencia con indicador
• Interruptor de PARADA DE EMERGENCIA tipo hongo
• Selector de tomas motorizado con indicadores
• Vatímetro y voltímetro de ajuste automático con lectura directa
• Cables de salida de 15 pies (4.5 metros) con fundas y clips (cables de alimentación y medición separados). Los conectores para los cables de salida son empotrados para seguridad del operador; los cables son extraíbles para mayor comodidad del operador
• Dispositivos para carretillas elevadoras y elevación de carga.

Los sistemas de prueba de transformadores monofásicos de Phenix Technologies están diseñados para proporcionar voltajes y corrientes para probar transformadores de distribución monofásicos.

El tamaño de los transformadores que se pueden probar variará con la impedancia. Los sistemas de prueba equipados con tomas de alto voltaje opcionales permitirán probar transformadores con impedancias más altas y/o voltajes secundarios más altos.

El sistema de medición de precisión cumple con la eficiencia del DOE y con los estándares internacionales de transformadores.

Las pruebas garantizarán que un transformador cumpla con las especificaciones de compra y que funciona adecuadamente tras su instalación.

Realiza las siguientes pruebas ajustándose a las normas ANSI / IEEE C57 e IEC60076:

• Medición de corriente de excitación
• Pérdida de excitación (pérdida sin carga o del núcleo)
• Medición de voltaje de impedancia
• Pérdidas en cobre (pérdida de carga)
• Medición de temperatura
• Medición de temperatura (comportamiento térmico, mediante los modelos TTS20-1, TTS30-1 y TTS50-1)

Se pueden realizar pruebas adicionales cuando se agregan las siguientes opciones:

• Prueba de potencial aplicado con adición de Hipot de CA
• Prueba de potencial inducido con adición de un grupo motogenerador
• Prueba de relaciones de transformación con adición de un equipo de prueba de relaciones de transformación de transformadores
• Medición de resistencia de bobinado con la adición de un medidor de resistencia de bobinado

Condiciones ambientales

• 10-40°C, interior/exterior cuando hace buen tiempo
• Humedad <95% sin condensación
• Altitud <3300 pies (1000 metros)

Opciones

• Capacidad de pruebas de potencial aplicado mediante Hipot de CA, tipo cilindro
• Capacidad de pruebas de potencial inducido mediante motogenerador. El equipo incluye controles de activación/desactivación y un medidor de frecuencia integrado en el panel de control
• Equipo de prueba de relaciones de transformación de transformadores, tipo PATTR-03D
• Medidor de resistencia de bobinado de transformadores, tipo WRM-10N
• Computadora portátil
• Impresora externa

Opciones disponibles para los modelos TTS5M y TTS10M

Interfaz de computadora y software de pruebas
Incluye una salida RS232 para conectar todas las mediciones del sistema de prueba a una computadora. El software realiza todos los cálculos de pérdidas (incluida la corrección de la temperatura y la base de onda sinusoidal), registra todos los datos de prueba y genera informes.

Opciones disponibles para los modelos TTS20-1, TTS30-1, TTS50-1

• Fuente de alimentación de frecuencia variable/electrónica
• Reemplaza el transformador variable y el motogenerador
• Agrega capacidad de prueba de 50 Hz (seleccionable a 50/60/400 Hz)
• Distorsión armónica total (THD) inferior al 2%
• El requisito de entrada principal cambia a trifásico

Consola de control remoto con escritorio y cables de interconexión de 25 pies (7.6 m, hay cables más largos disponibles a pedido)
