VBT-75P S2
Analizador de botellas de vacío

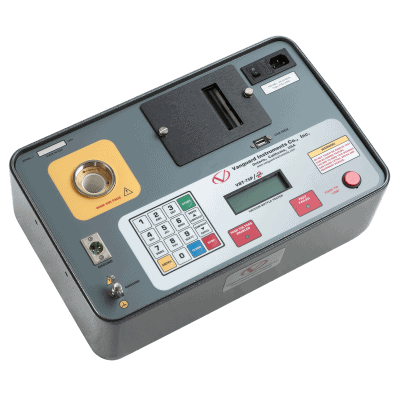

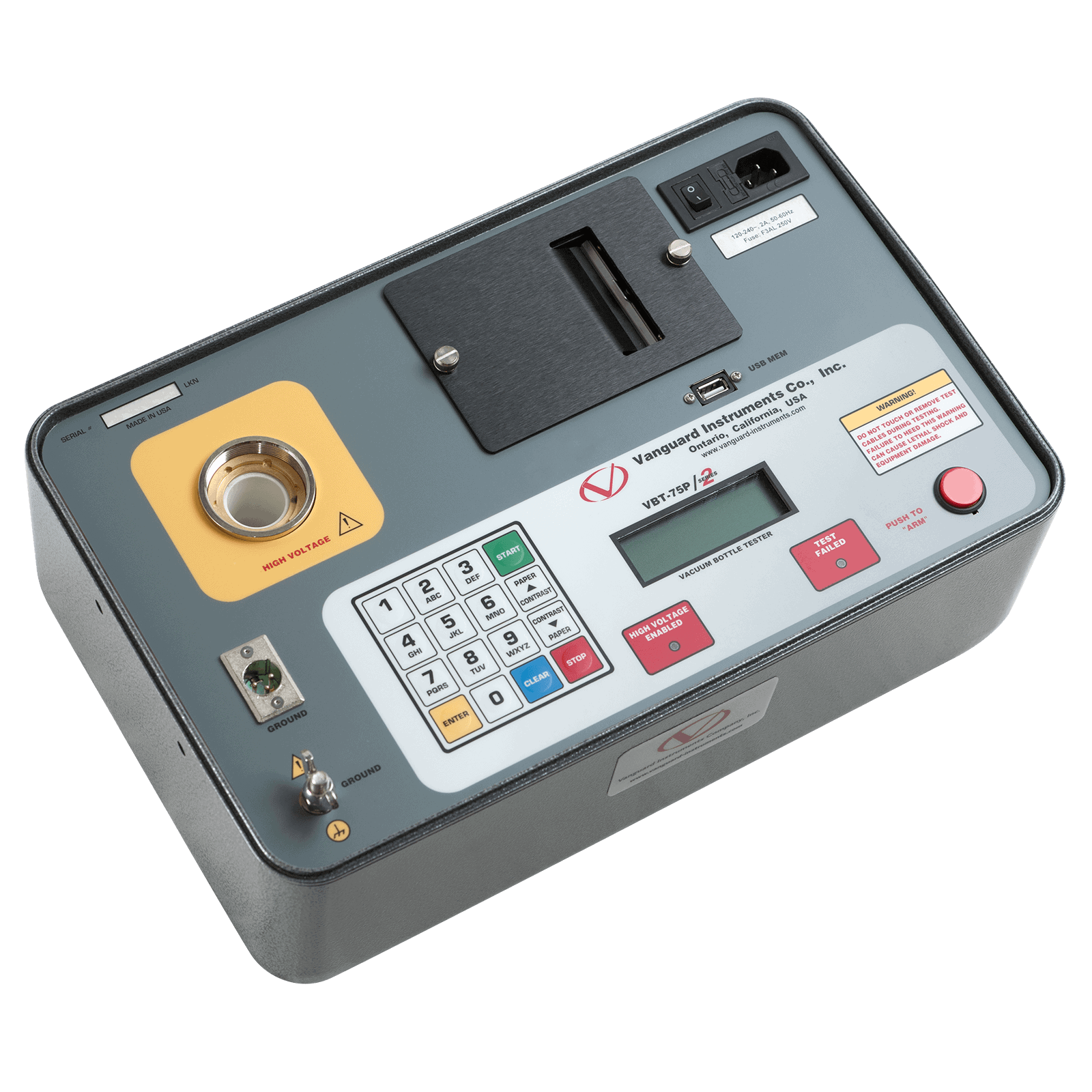

El VBT-75P S2 es el analizador de botellas de vacío portátil de 75 kV basado en microprocesador de segunda generación de Vanguard. Este analizador ligero y portátil está diseñado para probar las botellas de vacío de los interruptores automáticos en el campo y en la tienda.
Se puede seleccionar los voltajes de prueba desde 10 kV cc hasta 75 kV cc en pasos de 1 kV. Se puede fijar el tiempo de prueba de alto voltaje desde 5 segundos hasta 2 minutos. Se eleva el voltaje de prueba al voltaje seleccionado y se mantiene durante el tiempo de prueba. Una vez transcurrido el tiempo de prueba, si la corriente de fuga no ha superado el valor preestablecido de 100 μA, 200 μA o 300 μA, el voltaje de prueba vuelve a cero y se muestra el mensaje “Aprobado”. Si se produce una condición de «descarga», como una falla de la botella, el voltaje de prueba se apaga inmediatamente, se muestra un mensaje de “Fallo” en la pantalla LCD, y la luz LED de “FALLA DE PRUEBA” en la unidad también se ilumina.
Se indica la presencia de alto voltaje mediante un tono audible y una luz LED encendida “ALTO VOLTAJE”. Para mayor seguridad del operador, se debe mantener presionado un interruptor “ARM” durante la prueba.
El VBT-75P S2 cuenta con una pantalla LCD retroiluminada (20 caracteres por 4 líneas) que se puede ver tanto a la luz del sol como en niveles de luz baja. Se utiliza un teclado de membrana resistente de 16 teclas para controlar la unidad. Los resultados de las pruebas se pueden imprimir en la impresora térmica incorporada de 2.5 “de ancho.
El VBT-75P S2 puede almacenar hasta 84 registros de 16 lecturas en Flash EEPROM. Los registros de prueba se pueden recuperar e imprimir en la impresora térmica incorporada, o se pueden transferir a una PC a través del puerto de la unidad USB Flash de la unidad. El firmware de los VBT-75P S2 se puede actualizar en el lugar de trabajo a través del mismo puerto de la unidad Flash USB. El software basado en Windows se proporciona con cada unidad. Con este software, los registros de prueba pueden recuperarse del VBT-75P S2 y luego almacenarse en la PC para futuros análisis y generación de informes. Además, los registros de prueba se pueden exportar en formatos PDF, Excel y XML.
El VBT-75P S2 está equipado con un cable de prueba de 10 pies que termina en un clip de prueba de desconexión rápida. También se incluye un estuche para el transporte.
Cable | Número de Pieza |
---|---|
[8000-0016] Cable de Combinación de Tierra + Alimentación | 8000-0016 |
[8000-0088] Cable de alto voltaje VBT [ 10′(3.05m) ] | 8000-0088 |
[8000-0092] Cable de retorno de alto voltaje VBT [ 10′(3.05m) ] | 8000-0092 |
ESPECIFICACIONES FÍSICAS | Dimensiones: 17″ Ancho x 10.5″ Alto x 6.5″ Diámetro (42.7 cm x 26.9 cm x 16.5 cm) Peso: 12 lbs. (5.44Kg) |
POTENCIA DE ENTRADA | 90 – 240 Vca, 2 A, 50/60 Hz |
VOLTAJE DE SALIDA | 10 kV – 75 kV CC en pasos de 1 kV; precisión: 1.5% |
ONDULACIÓN DEL VOLTAJE DE SALIDA | 3% máximo |
TIEMPO DE DESCARGA | El tiempo máximo de descarga para un alto voltaje interno es de 3 segundos |
MOSTRAR | LCD retroiluminada (20 caracteres x 4 líneas); visible a la luz del sol intensa y a niveles de poca luz |
INDICADOR DE FALLA | El indicador LED de falla se ilumina cuando la corriente de prueba excede los 100 μA, 200 μA, 300 μA (programable) |
TECLADO NUMÉRICO | teclado de membrana resistente (10 teclas alfanuméricas, 6 teclas de función) |
ALMACENAMIENTO DE DATOS INTERNO | almacena hasta 84 registros de 16 lecturas cada uno |
IMPRESORA | impresora térmica incorporada de 2.5 “ |
SOFTWARE DE LA PC | El software basado en Windows® está incluido en el precio de compra |
INTERFAZ DE LA COMPUTADORA | Puerto de memoria USB para almacenamiento de registro de prueba y actualizaciones de firmware |
TEMPERATURA | En funcionamiento: -10°C a +50°C (+15°F a +122°F) Almacenamiento: -30°C a +70°C (-22°F a +158°F) |
HUMEDAD | 90% RH a 40°C (104°F) sin condensación |
ALTITUD | 2000 m (6562 ft) con las especificaciones de seguridad completas |
CABLES | Un cable de alto voltaje de 10 pies, un cable de retorno de alto voltaje de 10 pies, un cable de tierra, un cable de alimentación |
ACCESORIOS INCLUIDOS | estuche de envío |
GARANTÍA | Un año en piezas y trabajo |
Las especificaciones son válidas a voltaje nominal y temperatura ambiente de +25˚C (+77˚F). |
