Découpleur DP PDDC-17
- À utiliser avec des machines tournantes
- Conçu pour la transmission de signaux de DP d’une bande passante supérieure à 30 MHz avec une résistance d’adaptation de 50 ohms
- Unité de découplage de DP avec impédance de mesure de DP intégrée pour découpler les impulsions DP du circuit de mesure de DP standard, conformément à CEI 60270
- Signal de tension pour les mesures par phase
- Signal composite DP et tension, additif superposé
|
 |
Coupleurs PDDC-24 Failsafe et LF
À utiliser avec des machines tournantes.
- Conçu pour la transmission de signaux de DP d’une bande passante supérieure à 30 MHz avec une résistance d’adaptation de 50 ohms. Transmet les signaux de tension de test sur le même fil.
- Unité de découplage de DP avec impédance de mesure de DP intégrée pour découpler les impulsions DP du circuit de mesure de DP standard, conformément à CEI 60270
- Signal de tension pour les mesures par phase
- Signal composite DP et tension, additif superposé
- Fusible haute tension intégré
|
 |
Dispositif d’adaptation BC
- À utiliser avec des machines tournantes
- Fonctionne avec vos coupleurs en place pour les tests de DP sur les machines tournantes
- Conçu pour adapter les méthodes de mesure de DP classiques au coupleur de ligne 80 pF
- Améliore les signaux des coupleurs existants
- Évite les interruptions nécessaires pour remplacer les coupleurs haute fréquence avec les coupleurs basse fréquence
|
 |
Sonde UHF de robinet de vidange DN50/DN80
- À utiliser avec des transformateurs HT
- Permet de découpler les signaux de DP électromagnétiques provenant de l’intérieur de transformateurs
- Capteurs adaptés aux robinets de vidange DN 50 et DN 80
- Permet le « contrôle des performances et de la sensibilité » lorsqu’il est possible d’injecter des impulsions de test haute fréquence à l’aide d’électrodes
- Capteurs à la terre (pour les basses fréquences)
|
 |
Plaque de détection DP UHF
- À utiliser avec des transformateurs HT
- Permet de découpler les signaux UHF de DP électromagnétiques provenant de l’intérieur de la cuve d’un transformateur
- Conçue pour les transformateurs réhabilités qui ne possèdent pas de brides d’huile à tubes internes
- À installer sur un transformateur neuf lors de sa fabrication
- Permet de tester et d’optimiser certaines propriétés mécaniques telles que l’étanchéité à l’huile, la résistance à des variations de température et la tenue en pression
|
 |
Capteur LDWS-T
- À utiliser au niveau des terminaisons de câble HT
- Pour découpler les signaux de DP (connecteur TNC)
- Version haute impédance
- Pour équipements avec ou sans masse
|
 |
Capteur HFCT-300
- À utiliser au niveau des terminaisons de câble
- Pince ampèremétrique portative, spécialement conçue pour le couplage de signaux de DP haute fréquence
- Convient aux tests de DP sur la boucle de signal de DP entre les électrodes d’isolation, là où les signaux entrants et sortants ne s’annulent pas les uns les autres
- Pour les mesures DP extrêmement sensibles avec courants de ligne superposés ou courants réactifs élevés (50/60 Hz) jusqu’à 300 A
|
 |
Capteur HFCT-300WT
- Permet de découpler les signaux de courant des DP à haute fréquence.
- Peut être utilisé pour la surveillance des DP sur n’importe quelle portion de la boucle de signal des DP entre les électrodes d’isolation.
- Peut être utilisé pour des mesures de DP très sensibles, en présence de lignes superposées
ou de courants réactifs élevés (50/60 Hz) jusqu’à
300 A.
|
 |
Capteur HFCT-100 (mini)
- Le capteur HFCT mini permet de surveiller en continu les décharges partielles des traversées de transformateurs.
- Trois canaux sont prévus pour un groupe de traversées

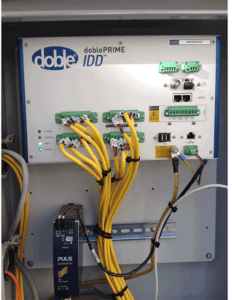

- Lorsqu’il est utilisé avec Doble IDD, le HFCT mini est placé sur le trajet du signal entre le capteur de traversée et l’entrée de Doble IDD, détectant la DP émise par la traversée par l’intermédiaire du câble du capteur. La DP émise peut être mesurée par un Doble PD-Guard, qui reçoit les signaux des sorties du Doble HFCT mini.
|
 |
HFCT, D.I. 127 mm/5 po
- Pour les tests en laboratoire et sur site, ce capteur présente un diamètre intérieur de 127 mm pour s’adapter aux faisceaux de câbles de grande dimension.
- Possède une impédance de transfert caractéristique de 13 dBΩ (+2 dBΩ) sur la plage de fréquences de 1 MHz à 100 MHz.
- La plage RF actuelle est de 10 ampères en continu et de 100 ampères en crête avec un facteur de charge de 0,1. La puissance maximum primaire de ligne est de 350 ampères en courant continu – 400 Hz.
|
 |
Capteur UHF
- Pour disjoncteurs blindés
- Antenne pour espaceurs en polymère ou regards d’inspection en verre
- Placez le capteur entre les joints d’un poste sous enveloppe métallique (SEM) pour repérer la présence de décharges partielles
|
 |
Sonde-TEV
- Pour disjoncteurs blindés
- Capteur capacitif pour appareillages de connexion blindés
- Connexion à PDS100/PDS200/DFA300 et PD-Smart
|
 |
Capteur de traversée type A (BTT-A-04)
- Capteur à connecteur baïonnette circulaire.
- Ce capteur s’adapte aux prises de test avec un filetage interne 3/4 -14 NPSM ou 2 1/4 -12 UNS
|
 |
Capteur de traversée type T (BTT-T-04)
- Capteur à connecteur baïonnette circulaire.
- Ce capteur s’adapte aux prises de test avec un filetage interne 3/4 -14 NPSM ou 2 1/4 -12 UNS
|
