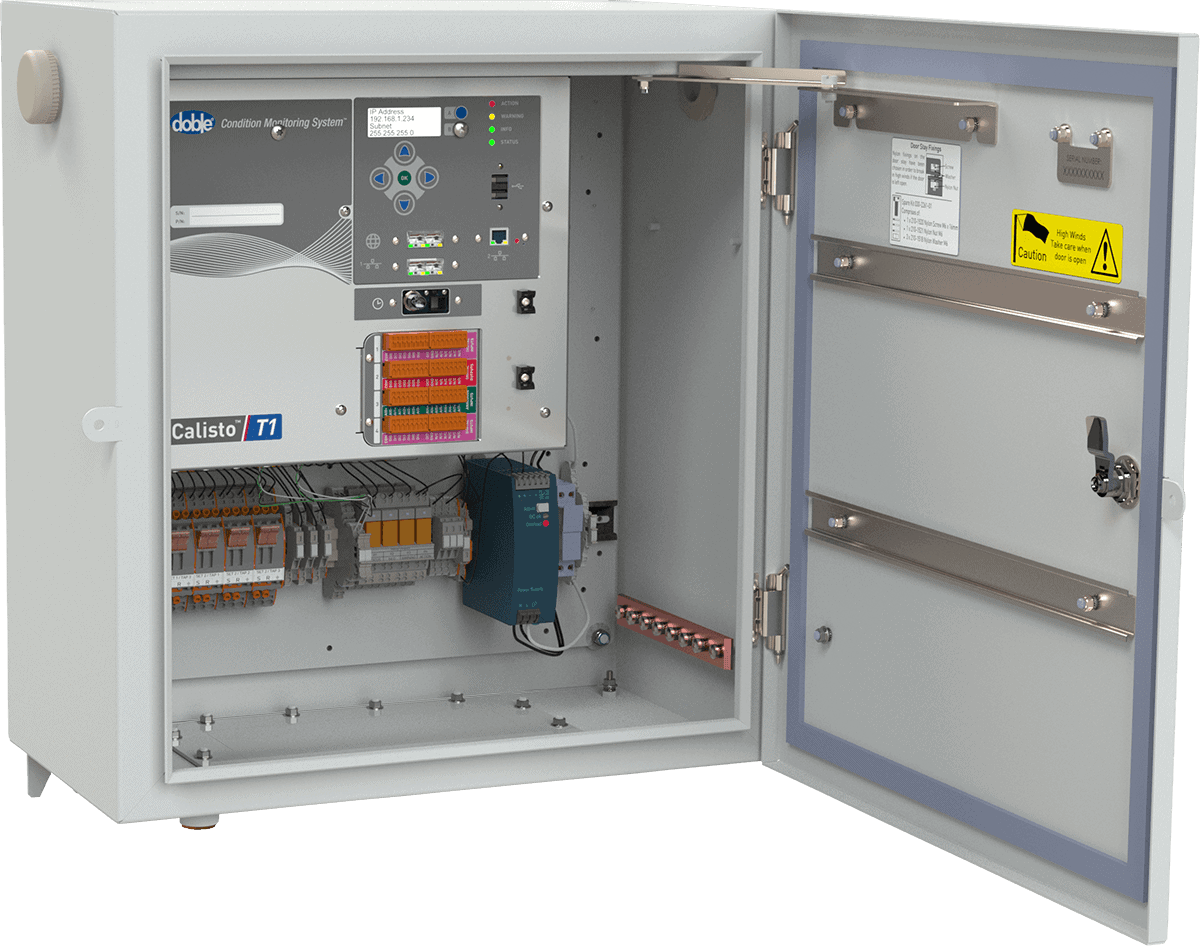

Calisto® T1
Sistema de monitoreo de condición todo en uno
El Calisto ™ T1 encapsula la funcionalidad de boquillas, descarga parcial y módulos de entrada/salida en un solo paquete configurable de forma rentable. Proporciona una interfaz de usuario clara mediante un servidor integrado y gestiona el acceso de los usuarios, la configuración de alertas, la gestión de alertas y la visualización de datos, reuniendo los datos de los dispositivos de Doble y de terceros. Los protocolos de comunicación estándares incluyen Modbus y DNP3, con IEC 61850 como opcional, que permiten que los datos se muevan entre Calisto T1 y otras aplicaciones como SCADA.
¡Vaya! No me había dado cuenta de que se podía recibir tanta información sobre un transformador usando solamente una caja relativamente pequeña. ¡Esto es genial!Data Technician
VÍDEO
CARACTERÍSTICAS CLAVE
El Calisto T1 se puede escalar desde el monitor de un solo componente hasta el de un transformador completo que cubre la descarga parcial (PD), las boquillas, los datos operacionales que se conectan a monitores de análisis de gases disueltos (DGA) y de terceros.
- PD Guard – PD-Guard™ de Doble monitorea la descarga parcial (PD) a través de las boquillas del transformador, el neutro y en el interior del tanque principal; proporciona alarmas locales y comunicará datos y notificaciones a través de los canales de interfaz estándar y a los sistemas de supervisión en red. PD-Guard de Doble analiza las señales de descarga parcial (PD) e interferencia electromagnética (EMI) en los rangos de HF, VHF y UHF más bajos con herramientas de diagnóstico integradas.
- IDD – El monitor de boquillas IDD™ de Doble detecta el deterioro en las boquillas, por lo que encuentra anormalidades en el aislamiento y emite alertas procesables. Proporciona análisis de corriente de fuga, fase, capacitancia, factor de potencia y armónicos para un máximo de seis boquillas en forma individual. Si se dispone de una referencia de voltaje, el IDD de Doble realizará tanto el factor de potencia relativo como el real para detectar problemas en las boquillas y los dispositivos de referencia de voltaje.
- IO – iO™ de Doble es un registrador de datos que acepta entradas de corriente, voltaje, temperatura y relés e integra y muestra datos de múltiples sensores y fuentes, incluyendo datos de carga u operacionales, indicadores de posición de tomas y entradas desde dispositivos de otros proveedores.
BENEFICIOS
- Simplifica la configuración de campo de las instalaciones de monitoreo de condición
- Monitoreo configurable y multifuncional en un solo gabinete pequeño
- Funciona detrás de su firewall y cumple con sus normas de ciberseguridad
- Visualice y superponga los datos de diferentes activos mediante una única interfaz de usuario
- Gestión integral de alertas
- Establece tres niveles de alerta en cada canal de datos
- Los niveles de alerta contienen valores predeterminados y se pueden configurar
- Registro de auditoría integrado de generación y reconocimiento de alertas para investigaciones posteriores al evento
- Ruta de actualización simplificada
- Calisto T1 permite una actualización de hardware en el campo para comenzar de a poco y crecer
- Por ejemplo, se puede comenzar con el monitoreo de boquillas IDD y agregar más adelante descarga parcial (PD) para el tanque principal
- La interfaz de usuario intuitiva favorece el trabajo en equipo y la investigación de alertas y problemas de activos
RECURSOS
- Hoja de datos de Calisto T1
- Factor de potencia: Fuera de línea, relativo y verdadero
Artículo de Tony McGrail, director de soluciones de Doble, de la revista Transformer Technology.
