M4100
高压设备测试仪
调试、诊断和预防性测试的行业标准
M4100 独特的测试能力与人工智能分析软件相结合，使其成为电力行业最值得信赖的功率因数/介损因数仪器。
得益于其全面的测试选项、安全特性和测量精度，M4100 仪器在全球范围内被广泛使用。
配合 Doble Test Assistant (DTA) 软件，使用 M4100 进行测试既简单又准确。然后，您可以在 FRANK™ (First Response Analytics Knowledgebase) 的帮助下分析您的测试结果，它提供清晰的建议和解释。
主要特征
- 功率因数/介质损耗因数测试，以确认绝缘的完整性和质量
- 电容量测试，以测量设备可能发生的物理变化
- 变比测试，以检测匝间短路或绕组损坏
- 漏抗/短路阻抗测试，以评估绕组变形
- 单相励磁电流测试，以评估变压器磁化回路
- 电容器组测试，以检测组内劣化或损坏的电容器
- 使用 Doble Test Assistant (DTA) 软件，实现轻松准确的测试
优势
- 安全是我们的首要任务，我们采用安全开关、电源频闪灯以及接地继电器联锁装置
- 利用获专利的工频调制消除变化的静电干扰影响，通过在系统频率之上和之下进行测量
- 可靠性与精度 — 利用内部波形发生器产生纯净的测试信号，确保结果可靠且读数稳定
- 软件固件系统甚至在用户察觉之前就能感知异常电流、温度和电压运行状况
- 利用 FRANK™ (First Response Analytics Knowledgebase) 即时分析您的测试结果，获得清晰的建议和解释
配件
M4110 漏抗接口
M4110 漏电抗接口（图 1-7）提供电源和信号调理，使 M4100 能够测量变压器漏电抗（也称为短路阻抗）。没有此接口无法运行漏电抗测试。提供连接变压器的电流和电压线缆。此接口需要安全开关和安全频闪灯。M4151 现场校准参考装置

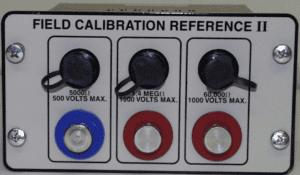

M4151 现场校准参考模块使 M4100 能够在现场执行系统状态、校准验证和现场再校准测试。包含时，M4151 集成在 M4100 机身内。带有两组端子的 M4150 现场校准参考模块已停产。C 型谐振电抗器

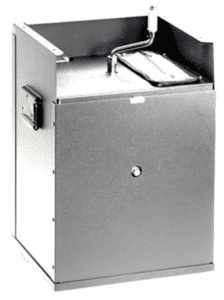

C 型谐振电感器是一种可调电抗器，可扩展 M4100 的充电电流范围，以测试更大的设备。M4300 运输箱
在一种配置中，M4300 运输车用于移动和存储 M4100 系统。Spoiler title
TTR（变压器变比）测试电容器是一种小型便携式电容器，可承受高达 10 kV 的电压，用于通过 M4100 进行高压变比测试。
软件
Doble Test Assistant (DTA) 软件
- 收集、分析和管理测试结果
- 针对二十多种类型的高压测试设备的易用测试方案
- 用于引线连接和测试设置指导的 Doble QuickHelp 图片
- 通过建立您用 DTA 收集的每一个结果的库来管理数据
- 提供基础版和专业版
