Myrkos

Myrkos View

Proporciona una evaluación de condición de los transformadores en terreno basada en los resultados (muy precisos) de DGA del instrumento Myrkos.

Se trata de una aplicación independiente disponible sin cargo adicional para los usuarios del instrumento Myrkos y proporciona un acceso sencillo a los datos disponibles de los gases de muestra supervisados por el Informe PPM de Morgan Schaffer. Utilice Myrkos View para conectarse a la base de datos de informes de PPM y ver muestras históricas, evaluaciones de condición de diagnóstico y tendencias de activos específicos.

Se conecta rápidamente

1. Abrir Myrkos View
2. Seleccionar el equipo que se desea analizar
3. Seleccionar un Tipo de transformador y un Tipo de aceite para generar evaluaciones precisas en Diagnóstico.

Visualización simple de datos

Los datos se organizan de forma sencilla y se muestran en cuatro pestañas distintas: muestras, diagnósticos, diagnósticos ampliados y tendencias.

Pantalla Muestras

La pestaña Muestras presenta los datos de las muestras disponibles en una tabla sencilla, ordenada por fecha.

Pantalla Diagnósticos

La pestaña Diagnósticos muestra los principales gases y evaluaciones de condición de cada muestra mediante métodos de diagnóstico: Triángulos y pentágono de Duval, Relaciones de IEC, Relaciones de Rogers y Gases clave. También indica el nivel de condición basado en gases clave, como se indica en la norma IEEE C57.104-2008.

Pantalla Tendencias

La pestaña Tendencias muestra los datos de los gases seleccionados en un solo gráfico. Para poder mostrar varios gases en un mismo gráfico, el eje Y utiliza una escala logarítmica.

Fácil exportación de datos

Myrkos View no guarda los datos; sin embargo, permite que los usuarios los exporten. Los datos de las muestras y las evaluaciones de condición relacionadas se pueden exportar en formato CSV y los gráficos trazados se pueden exportar en formato PNG.

Requisitos del sistema

1. Microsoft® Windows 7 SP1 o posterior.
2. Microsoft .Net 5 Desktop Runtime (https://dotnet.microsoft.com/en-us/download/dotnet/thank-you/runtime desktop-5.0.13-windows-x64-installer)
3. Compatible solo con el informe PPM de Morgan Schaffer
4. Fácil de instalar. Sin prerrequisitos. Sin licencia. Sin contraseña. Sin complicaciones.

Cuadro comparativo de herramientas de diagnóstico de DGA

Múltiples idiomas

Myrkos View se puede utilizar en varios idiomas. Seleccione el idioma directamente en la interfaz.

Para obtener versiones traducidas de la Guía del usuario, contáctenos.

Analizadores de gas portátiles Myrkos

La tecnología MicroGC de Myrkos se combina con nuestro método patentado Shake Test®, una variación del método C de ASTM D3612-02, también descrito en la norma internacional IEC 60567. El instrumento de Myrkos está disponible en un paquete de campo y otro de laboratorio:

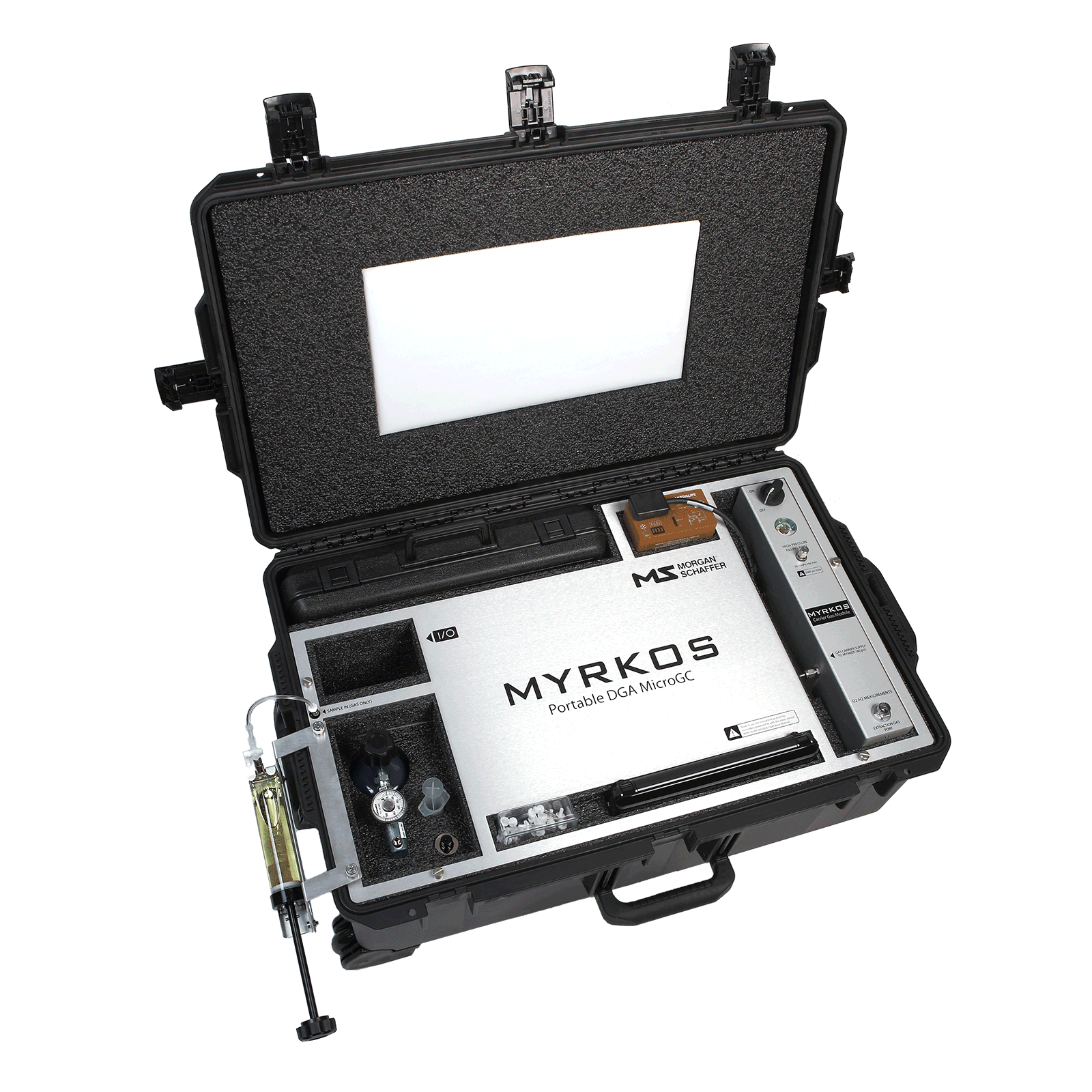

Paquete de campo de Myrkos Construido para el mantenimiento predictivo, el MicroGC DGA portátil de Myrkos viene con una amplia variedad de accesorios apropiados para todas las circunstancias. Los clientes pueden elegir entre dos configuraciones: Campo o laboratorio, o crear su propio paquete según sus necesidades. El paquete de campo de Myrkos es ideal para trabajar en lugares remotos. Cuenta con un maletín de transporte estanco y resistente con manija retráctil y ruedas, un módulo de campo y un estuche para la jeringa Shake Test. El maletín de transporte de uso extremo está diseñado para albergar Myrkos y todos los accesorios necesarios para realizar análisis de gases disueltos en campo, incluido el controlador portátil de Myrkos. El paquete de campo de Myrkos, fácil de usar y con una completa gama de funciones, resolverá sus necesidades actuales y futuras. Características Maletín de transporte robusto todo en uno Funcionamiento sin cables con siete horas de autonomía Batería recargable de Ion Litio con indicadores de estado de carga Controlador portátil en miniatura listo para usar Módulo de gas portador extraíble para un práctico rellenado Aumento del 40% de la capacidad del módulo de gas portador Puerto de gas de extracción de O2-N2 incorporado Beneficios Maximice la productividad de los operarios de un sitio a otro Fácil de instalar y operar en terreno o en movimiento Simplifique la capacitación cruzada interna Gestión de datos versátil Funcionamiento prolongado entre recargas de gas portador Menos consumibles

Paquete de laboratorio de Myrkos El paquete de laboratorio de Myrkos ofrece la poderosa combinación del DGA MicroGC de Myrkos con un agitador de jeringa para ofrecer un mayor rendimiento y entrega de muestras. Suministrado con PPMreport™ y, opcionalmente, con la nueva aplicación MS Oil LIMS basada en la web de Morgan Schaffer, el paquete de laboratorio Myrkos proporciona una solución integrada para generar y gestionar los resultados de DGA, y para transformarlos en diagnósticos útiles de transformadores. La velocidad, precisión y exactitud inigualables de Myrkos permitirán al laboratorio utilizar sus recursos de forma óptima y operar con el menor costo posible por muestra. Características Cumple con las normas ASTM D3612-02 e IEC 60567 Motor de cromatografía Método Shake Test® automatizado con el innovador agitador de jeringa Generación de informes de DGA en formato PDF Exportación de datos a software de diagnóstico avanzado de terceros Beneficios Maximiza la entrega de análisis de DGA de laboratorio Reconocida tecnología de separación y detección de muestras Se integra fácilmente en cualquier sistema de gestión de calidad y procedimientos estándares de laboratorios; Resultados confiables

• Folleto de Myrkos – Inglés
• Especificaciones técnicas del instrumento de Myrkos
• Folleto de Myrkos View – Español
• Especificaciones técnicas de los paquetes de laboratorio y de campo de Myrkos
