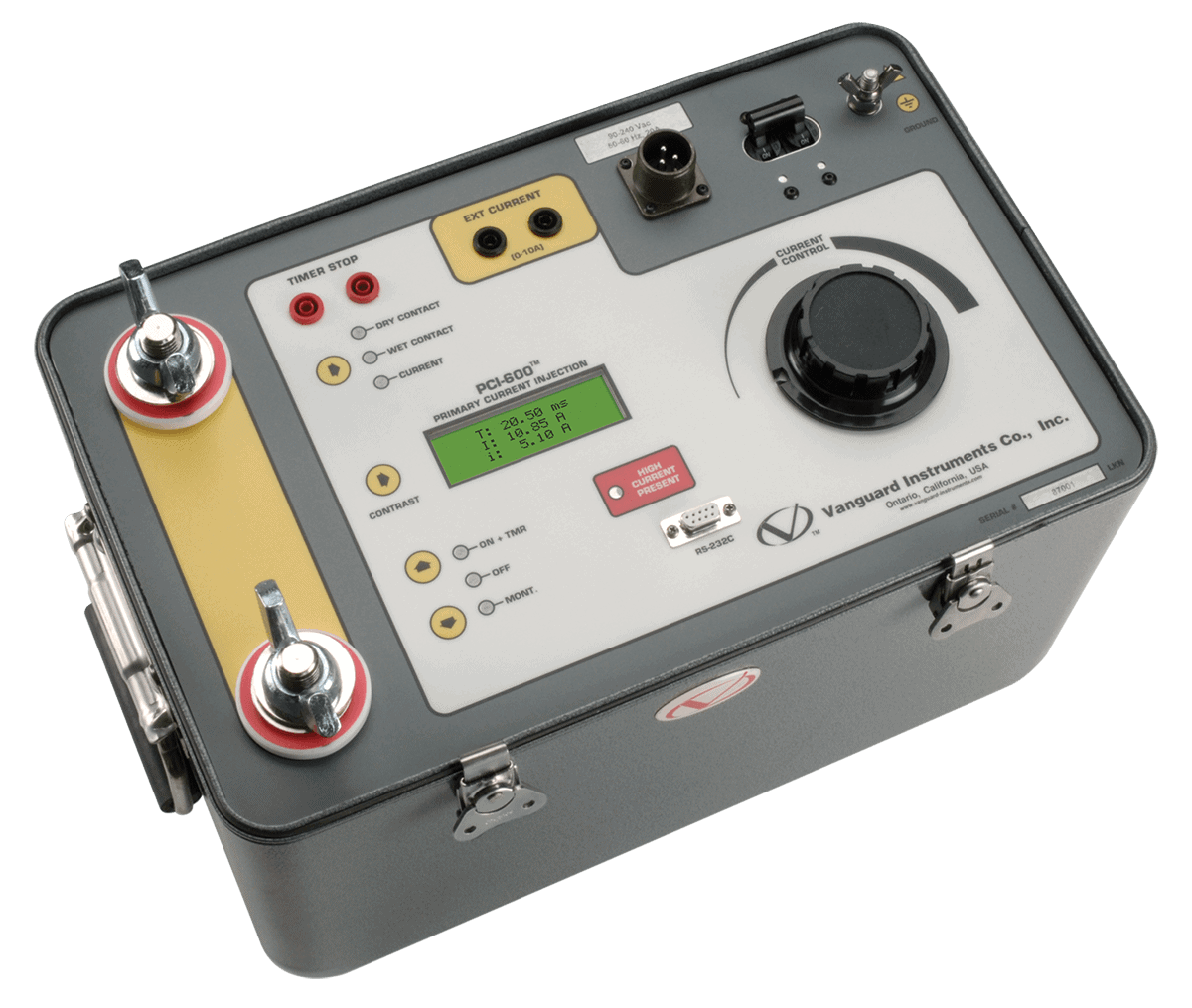

PCI-600
Injection de courant primaire
Source CA programmable à courant élevé, conçue spécifiquement pour les applications de postes électriques
Le modèle VIC PCI-600 est une source programmable à courant élevé spécialement conçue pour les applications dans les postes électriques des compagnies d’électricité. Ce dispositif de test sur courant alternatif (CA) est principalement utilisé pour les tests d’injection de relais de protection. Ce même dispositif peut également être utilisé pour tester les relais thermiques, magnétiques et à semi-conducteurs pour la protection des moteurs, et les disjoncteurs à boîtier moulé.
Le PCI-600 est polyvalent et peut également être utilisé dans de nombreuses autres applications nécessitant une source de courant élevée.
CARACTÉRISTIQUES ET AVANTAGES
- Résultats affichés sur un écran LCD rétroéclairé de 4 lignes par 20 caractères
- Courants de test de 10 à 600 ampères
- Dispose également d’une entrée de courant externe (0-10 A)
CÂBLES
| Câble | Numéro de référence |
|---|---|

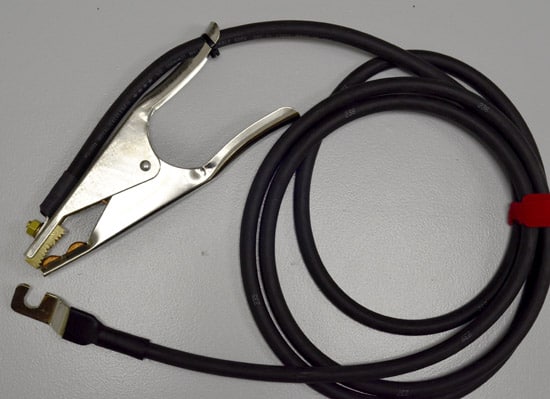

| [8000-0070] Jeu de câbles de courant de 3,05 m (10 pi) | 8000-0070 |
| [8000-0110] Câble de terre | 8000-0110 |

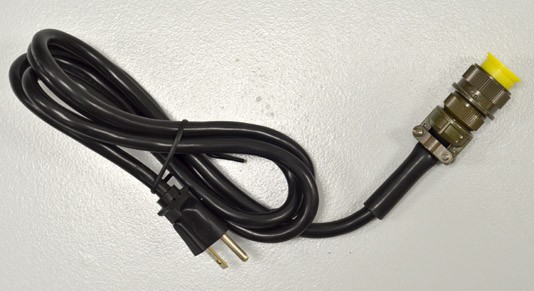

| [8000-0107] Special Power Cable [ 6′ (1.83m) ] | 8000-0107 |

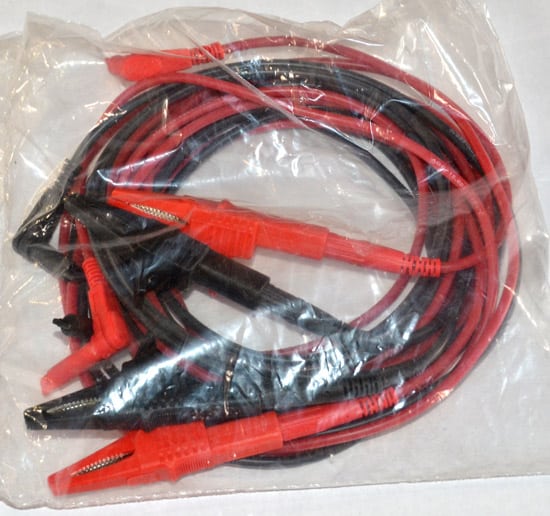

| [8000-0085] Câble de détection du chronomètre + extension de détection de courant | 8000-0085 |
CARACTÉRISTIQUES TECHNIQUES
| TYPE | source de courant de 10 à 600 ampères |
| CARACTÉRISTIQUES PHYSIQUES | 42,6 cm l x 32 cm H x 27 cm P (16,8 po x 12,6 po x 10,6 po) ; poids : 21 kg (46 lb) |
| PUISSANCE D’ENTRÉE | 100 à 120 VCA ou 200 à 240 VCA (réglage en usine), 50/60 Hz |
| MESURE DE COURANT INTÉGRÉE | 100 mA à 1000 A ; précision : 1 % de la mesure, ±20 mA |
| MÉTHODE DE MESURE | TC isolé |
| PLAGE POUR MESURE EXTERNE | 10 mA à 10 A ; précision : 1 % de la mesure, ±2 mA |
| MÉTHODE DE MESURE | TC isolé |
| PLAGE DE MESURE TEMPORELLE | 1 ms – 2 heures ; précision : 0,1 % de la valeur ±1 ms |
| ENTRÉE ARRÊT CHRONOMÈTRE | Entrée de tension (24 – 300 V, CC ou CA crête), entrée à contact sec, ou suppression du courant primaire |
| INTERFACE D’ORDINATEUR | Port RS-232C (19 200 bauds) pour l’étalonnage et le diagnostic en usine |
| SÉCURITÉ | Conçu pour répondre aux normes CEI61010 (1995), UL 61010A-1, CSA-C22.2 |
| PROTECTION | Utilisation : -10 à 50 °C (15 à +122 °F) ; stockage : -30 à 70 °C (-22 à +158 °F) |
| CÂBLES | Cordons de test de 3 m/10 pi #1/0 AWG, cordon d’alimentation, câble de terre |
| OPTIONS | Mallette de transport |
| GARANTIE | Un an, pièces et main-d’œuvre |
| Les spécifications sont valables à la tension nominale et à une température ambiante de +25 °C (+77 °F). Dernière mise à jour le 13 février 2009 |
|
RÉFÉRENCES
- 9029-UC [110V PCI-600]
- 9058-UC [220V PCI-600]
