PD Hub™
Système de surveillance
Le système de surveillance de Décharge Partielle (DP) de Techimp consiste en une Unité Centrale et des Unités d’Acquisition de Données réparties – le PD Hub™ – capable d’acquérir et traiter les signaux de Décharge Partielle détectés localement par des capteurs DP installés sur chaque installation principale (générateur, transformateur, câbles à HT et GIS).
CARACTÉRISTIQUES

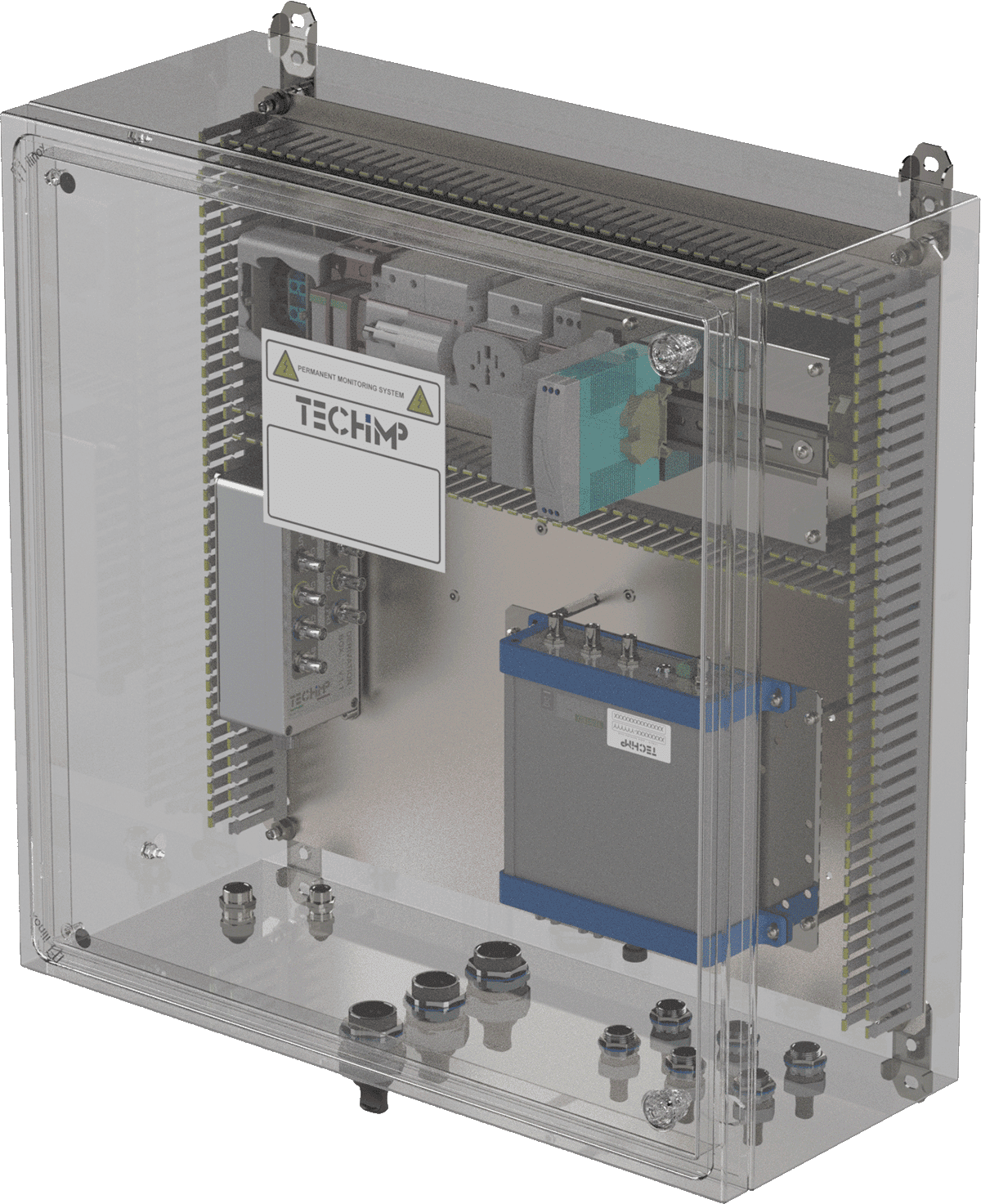

Pour chaque jeu de trois (03), six (06), neuf (09) ou douze (12) capteurs DP, un PD Hub™ consistant en une Unité d’Acquisition (PDCheck™ ou PDScope™) logée dans un Module d’Acquisition de données IP65, sera installée près de l’installation à surveiller.
Le PD Hub™ collectera une partie des signaux de décharge partielle (signaux à haute fréquence) provenant des capteurs. Une communication par le réseau en fibre optique connectera tous les Hub DP ™ à l’Unité Centrale placée dans la Salle de Contrôle où les données sur la Décharge Partielle seront collectées et traitées.
Le PD Hub™ peut aussi être installé en tant que dispositif autonome pour la surveillance permanente de l’installation. Les données sont sauvegardées à l’intérieur et sont disponibles à tout moment pour être évaluées de façon détaillée.
Le PD Hub™ est également disponible en IP68.
Application
- MOTEURS ET GÉNÉRATEURS
- POSTE BLINDÉS
- CÂBLES HT
- VARIATEURS DE VITESSE
- CÂBLES MT
- CELLULES DE MOYENNE ET BASSE TENSION
- TRANSFORMATEUR DE PUISSANCE
