TDR9100
Sistema para prueba de interruptores

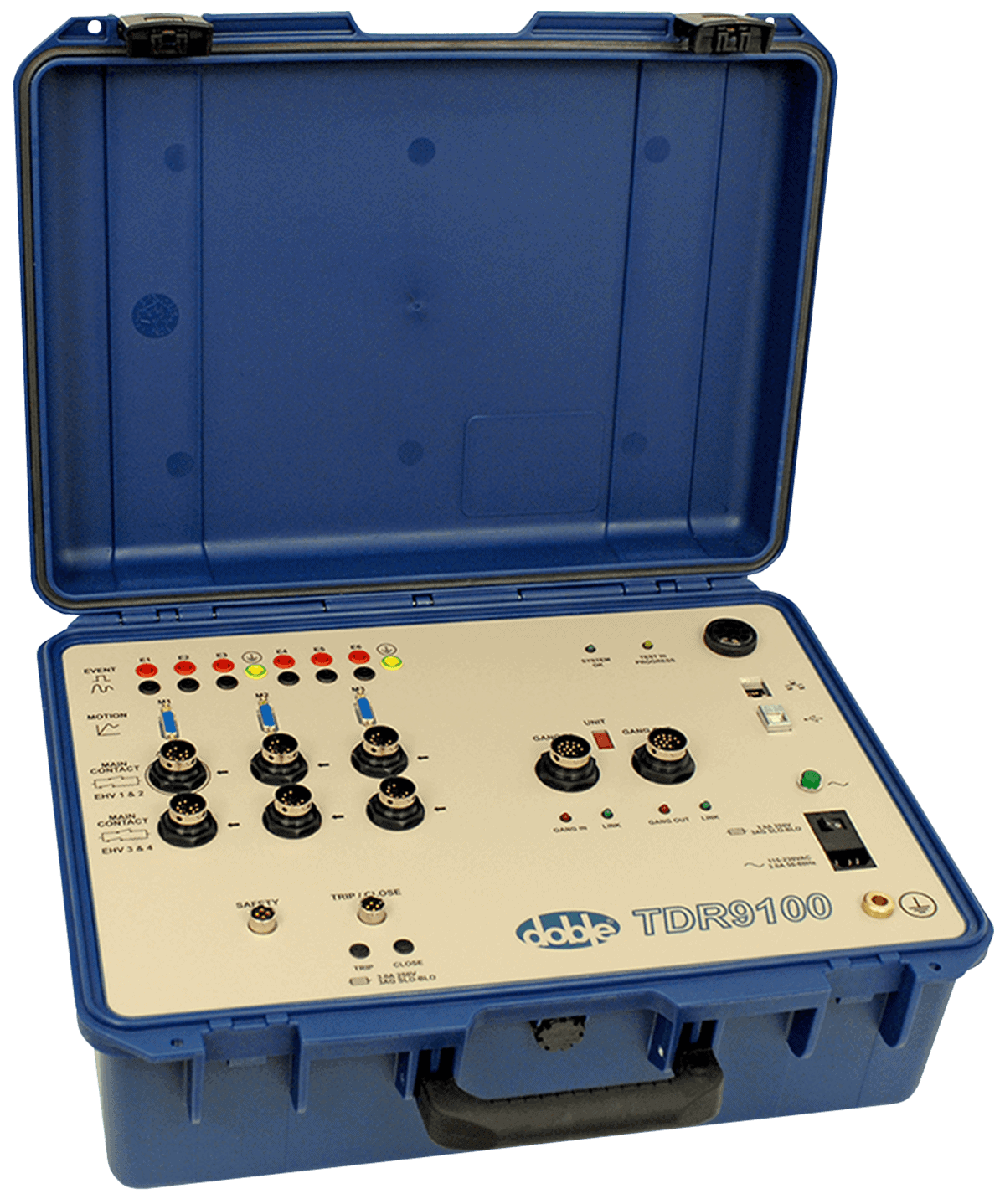

El Analizador de interruptores TDR9100 de Doble es un equipo de prueba de interruptores de vanguardia, para probar todo tipo de interruptores con mediciones de rendimiento preciso y eficaz.
El equipo TDR9100 proporciona mediciones para la sincronización del contacto principal y auxiliar, el análisis de movimiento mecánico, los valores analógicos, la resistencia y la capacitancia.
Utilice este instrumento inclusivo, resistente y portátil para realizar pruebas simples y complejas de los interruptores.
El equipo TDR9100 controla los comandos de apertura y cierre del interruptor y admite las siguientes operaciones: Apertura (O), cierre (C), recierre (O-0,3 s-C), apertura instantánea (CO), O-CO, O-0,3 s-CO, primera apertura (O), cierre lento (C).
ALL DOBLE CIRCUIT BREAKER ANALYZERS
CARACTERÍSTICAS CLAVE
- Cuenta con hasta 4 interrupciones por fase, 3 canales de movimiento y 6 canales de eventos
- Flexibilidad de prueba: el interruptor TDR9100 se puede agrupar como un conjunto de 2 o 3 unidades y duplicar o triplicar de manera eficaz sus canales utilizables y contactos principales hasta 12 interrupciones por fase
- El software T-Doble es fácil de usar y cuenta con un panel de control intuitivo, para realizar pruebas rápidas, eficientes y sencillas en los interruptores
- Mida los parámetros adicionales en el gabinete del mecanismo con los transductores de Doble o de terceros
BENEFICIOS
- Sepa que los interruptores pueden y que van a rendir cuando se necesiten
- Detecte fácilmente los errores de sincronización del contacto principal y del contacto del resistor
- Un transductor digital giratorio y lineal patentado proporciona diagnóstico temprano de los problemas mecánicos
- Inmune a las interferencias: Las severas condiciones electroestáticas y electromagnéticas normalmente presentes en los hostiles ambientes de la subestaciones, no afectan la exactitud de los resultados.
- Se controla con Doble Universal Controller™ (DUC), una tableta o una computadora personal
SOFTWARE
Software T-Doble
- Controle y utilice su TDR9100 para realizar y comparar las mediciones de sincronización de los interruptores, validar el tiempo de funcionamiento y verificar las especificaciones del fabricante
- Opere, registre y mantenga las pruebas especificadas y sus respectivos archivos
- Cree y administre planificaciones de pruebas de interruptores
- Grafique, superponga, analice e imprima los datos
- Mantenga una biblioteca de planificaciones de pruebas para familias de interruptores y mecanismos asociados
