Accesorios para interruptores
Aproveche al máximo las capacidades de los equipos de prueba TDR
Los interruptores se deben probar y mantener para borrar las fallas de manera confiable y proteger los aparatos costosos.
Los equipos de prueba de interruptores TDR de Doble pueden registrar incluso una mayor cantidad de datos cuando se combinan con transductores, abrazaderas, sets de cables y otros accesorios de Doble, diseñados especialmente para la variedad de interruptores fabricados y en servicio hoy en día.
Los accesorios TDR incluyen transductores de movimiento lineal y rotativo, adaptadores mecánicos, sondas de medición de corriente de pinza y sets de cables para monitoreo de señales analógicas y contactos del interior del gabinete del mecanismo de control de los interruptores.
ALL CIRCUIT BREAKER ACCESSORIES
TRANSDUCTORES

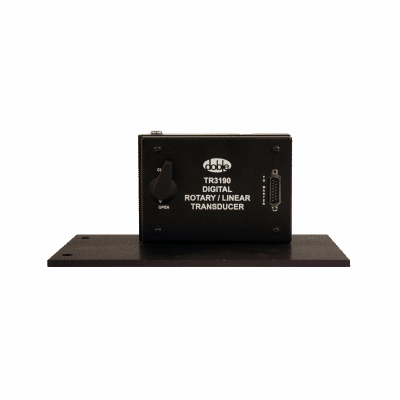

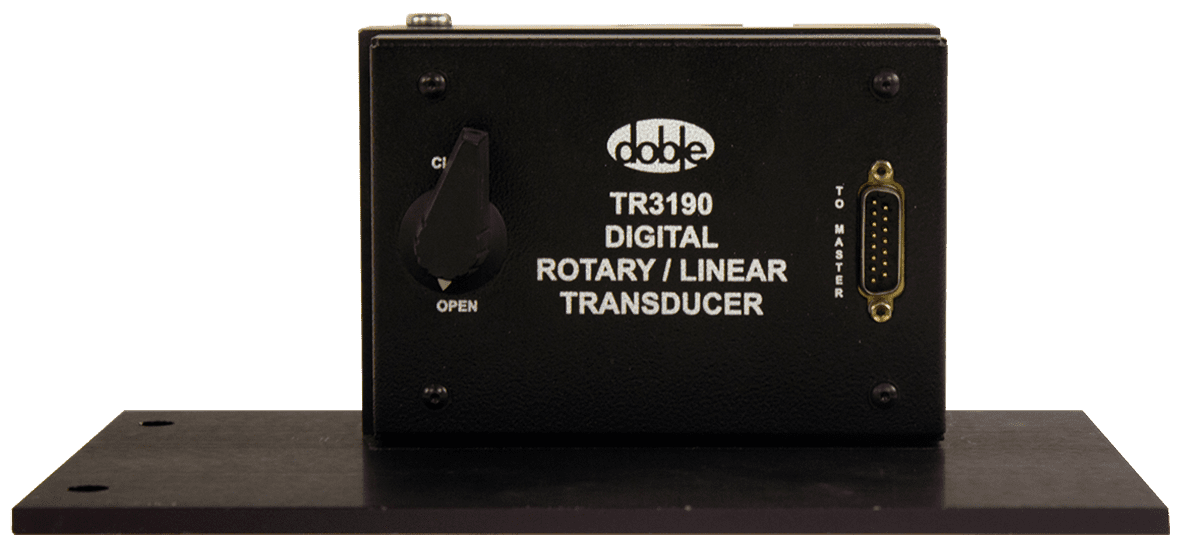

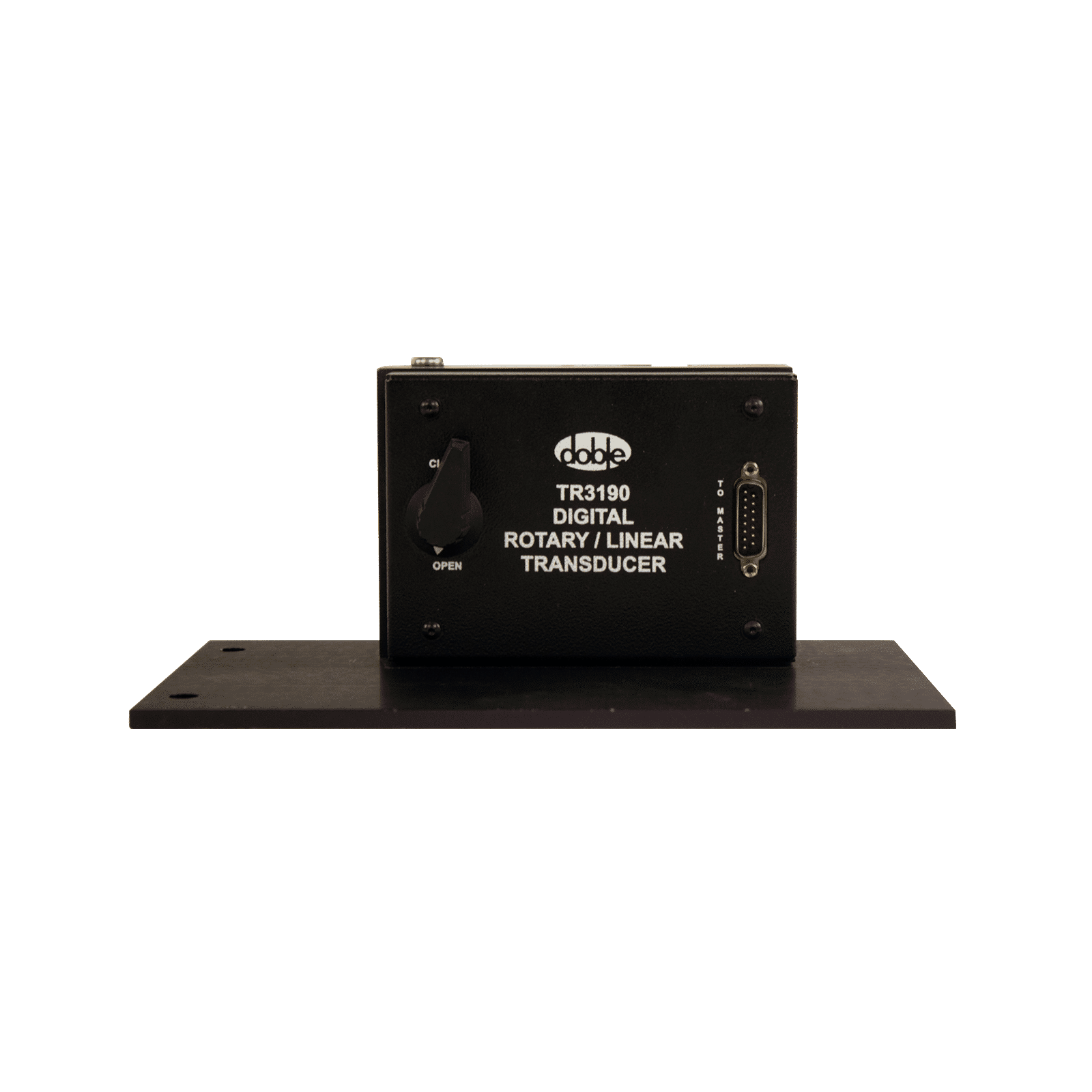

- TR3190, transductor de movimiento lineal y rotativo de combinación: Se adapta al 80 % de los interruptores de corriente en servicio hoy en día
- TR3170, transductor rotativo de oro digital: Cuando solo se requiere un paquete de transductor rotativo
- TR3171: Específicamente diseñado para mecanismos ABB AHMA 4/8
- TR3186: Específicamente diseñado para mecanismos ABB HMB 4/8
- TR3189: Transductor lineal diseñado específicamente para mecanismos hidráulicos ABB HMB 4/8/11
Transductores de desplazamiento y movimiento de Doble
(Incluye bolsa y cable de 12 m)
 |
TR3190transductor de movimiento lineal y rotativo de combinación: Se adapta al 80 % de los interruptores de corriente en servicio hoy en día |
 |
TR3170transductor rotativo de oro digital: Cuando solo se requiere un paquete de transductor rotativo |
TR3171Específicamente diseñado para mecanismos ABB AHMA 4/8 |
|
 |
TR3186Específicamente diseñado para mecanismos ABB HMB 4/8 |
 |
TR3189Transductor lineal diseñado específicamente para mecanismos hidráulicos ABB HMB 4/8/11 |
ADAPTADORES
Adaptadores mecánicos
Los siguientes adaptadores mecánicos se usan con los transductores de deslazamiento y movimiento TR3190
- TR3173: Adaptador de soplo magnético GE (especifique 13 kV o 4 kV)
- TR3174: Adaptador de soplo magnético GE (2000+ amperios)
- TR3175: Adaptador HVB-IPO con separador
- TR3176: Adaptador de operador múltiple HVB
- TR3177: Adaptador de tanque de uso general
- TR3178: Separador HVB-IPO
- TR3179: GE VB-1
- TR3180: Columna de aislamiento de interruptor tipo HPL ABB
- TR3181: Gabinete de mecanismo de interruptor tipo HPL ABB
- TR3185: Montaje del transductor mecánico universal
- TR3187: Repetidor de leva acodada
- TR3188: Interruptor de GIS T155/2 Alstom
Los siguientes adaptadores mecánicos se usan con los transductores de deslazamiento y movimiento TR3170
- TR3172: Westinghouse SFA
- TR3182: Hexafluoruro de azufre (SF6) GEC HFG
- TR3183: Acoplamiento de rosca interior de 8 mm
- TR3184: Interfaz mecánica Westinghouse SF
- TR3185: Set de montaje mecánico universal
- TR3187: Repetidor de leva acodada
CABLES
Cables
- T9940: Set de cables analógicos/de evento (3 analógicos blindados / 3 de evento no blindados, 8,5 m de longitud total, con set de abrazadera de terminación)
- T9950: Set de cables analógicos/de evento (6 analógicos blindados, 8,5 m de longitud total, con set de abrazadera de terminación)
- T9960: Set de sonda de medición de corriente y cables de primera apertura (6 analógicos blindados, 8,5 m de longitud total, con set de abrazadera de terminación, 3 sondas de medición de corriente de CA pequeñas de 10 A y 1 sonda de medición de corriente de CA/CC de pinza Doble)
- T9920: Cable del interruptor de aceite (OCB) (18 m de longitud total, longitudes más largas disponibles)
- T9930: Cable de tensión extra alta (EHV) (18,2 m de longitud total, longitudes más largas disponibles)
OTRO
- Sonda de medición de corriente de CA/CC de pinza Doble: Registro de corrientes en mecanismos o canales analógicos
- Indicador de seguridad del conector: Para utilizar el modo de registro con instrumentos TDR en lugar de interruptor de seguridad
- Cajas de transporte móvil para servicio pesado: Disponibles a pedido
