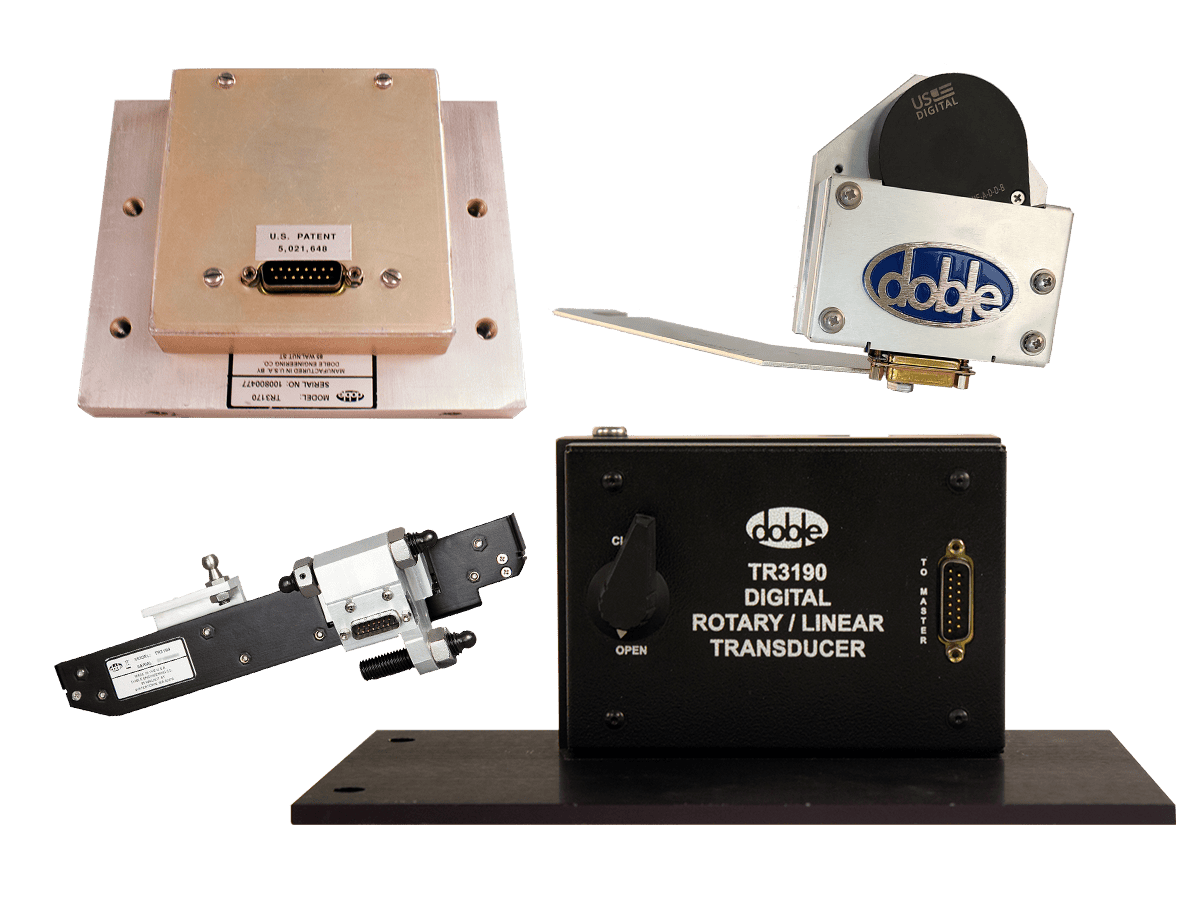

Accessoires pour disjoncteurs
Maximisez les capacités des équipements de test TDR
Les disjoncteurs doivent être testés et maintenu en parfait état pour protéger efficacement les appareillages les plus coûteux.
L’équipement Doble TDR de test des disjoncteurs permet d’enregistrer encore plus de données lorsqu’il est utilisé avec des transducteurs, des pinces, des kits de câble et d’autres accessoires conçus spécialement pour les disjoncteurs en service actuellement.
Les accessoires TDR incluent notamment des transducteurs numériques rotatifs et linéaires, des adaptateurs mécaniques, des sondes de courant à pince et des jeux de câbles pour la surveillance des signaux analogiques et des contacts au sein des armoires des mécanismes de commande des disjoncteurs.
ALL CIRCUIT BREAKER ACCESSORIES
TRANSDUCTEURS
Transducteurs de mouvement/déplacement Doble
(Avec câble 12 m/40 pi et sac)

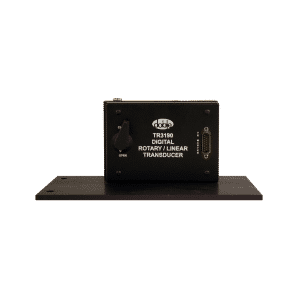

- TR3190 – Transducteur numérique combiné rotatif et linéaire – adaptable à 80 % des disjoncteurs usuels en service actuellement

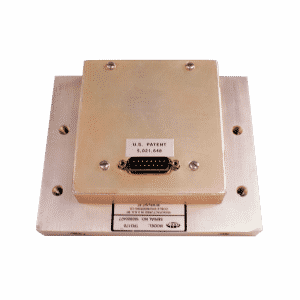

- TR3170 – Transducteur Gold rotatif numérique – lorsque seul un transducteur rotatif est nécessaire
- TR3171 – Spécialement conçu pour les mécanismes ABB AHMA 4/8

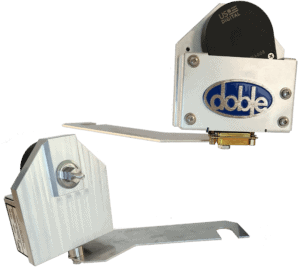

- TR3186 – Spécialement conçu pour les mécanismes ABB HMB 4/8

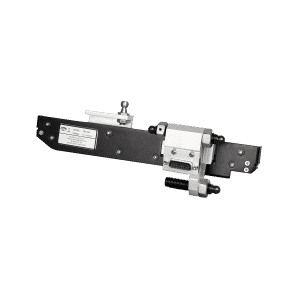

- TR3189 – Spécialement conçu pour les transducteurs linéaires destinés aux mécanismes hydrauliques ABB HMB 4/8/11
ADAPTATEURS
Adaptateurs mécaniques
Les adaptateurs mécaniques suivant sont utilisés avec les transducteurs de mouvement TR3190
- TR3173 – Adaptateur air/magnétique GE (préciser 13-kv ou 4-kv)
- TR3174 – Adaptateur air/magnétique GE (2000+ ampères)
- TR3175 – Adaptateur HVB-IPO avec entretoise
- TR3176 – Adaptateur jumelé HVB
- TR3177 – Adaptateur de réservoir polyvalent
- TR3178 – Espaceur HVB-IPO
- TR3179 – GE VB-1
- TR3180 – Colonne d’isolateur HPL ABB
- TR3181 – Boîtier de mécanisme HPL ABB
- TR3185 – Support de transducteur mécanique universel
- TR3187 – Renvoi d’angle
- TR3188 – Disjoncteur blindé Alstom T155/2
Les adaptateurs mécaniques suivant sont utilisés avec les transducteurs de mouvement TR3170
- TR3172 – Westinghouse SFA
- TR3182 – GEC HFG SF6
- TR3183 – Accouplement filetage interne 8 mm
- TR3184 – Interface mécanique Westinghouse SF
- TR3185 – Kit de montage mécanique universel
- TR3187 – Renvoi d’angle
CÂBLES
Câbles
- T9940 – Kit câble analogique/événements (3 analogiques blindés/3 non blindés événements, longueur totale 8,5 m/28 pi, avec kit pince de terminaison)
- T9950 – Kit câble analogique (6 analogiques blindés, longueur totale 8,5 m/28 pi, avec kit pince de terminaison)
- T9960 – Kit câble premier déclenchement et sonde de courant (6 analogiques blindés, longueur totale 8,5 m/28 pi, avec kit pince de terminaison, petites sondes CA 3 à 10 A et 1 sonde de courant à pince Doble CA/CC)
- T9920 – Câble O.C.B. (longueur totale 18 m/60 pi, aucune autre longueur disponible)
- T9930 – Jeu de câbles E.H.V. (longueur totale 18 m/60 pi, aucune autre longueur disponible)
AUTRES
- Sonde de courant à pince Doble CA/CC – enregistrement des courants de mécanismes sur canaux analogiques
- Prise de sécurité – pour le mode Enregistrement des instruments TDR à la place de l’interrupteur de sécurité
- Mallettes de transport robustes – disponibles sur demande
