VBT-75 S2
Testeur de bouteilles à vide 75 kV CC

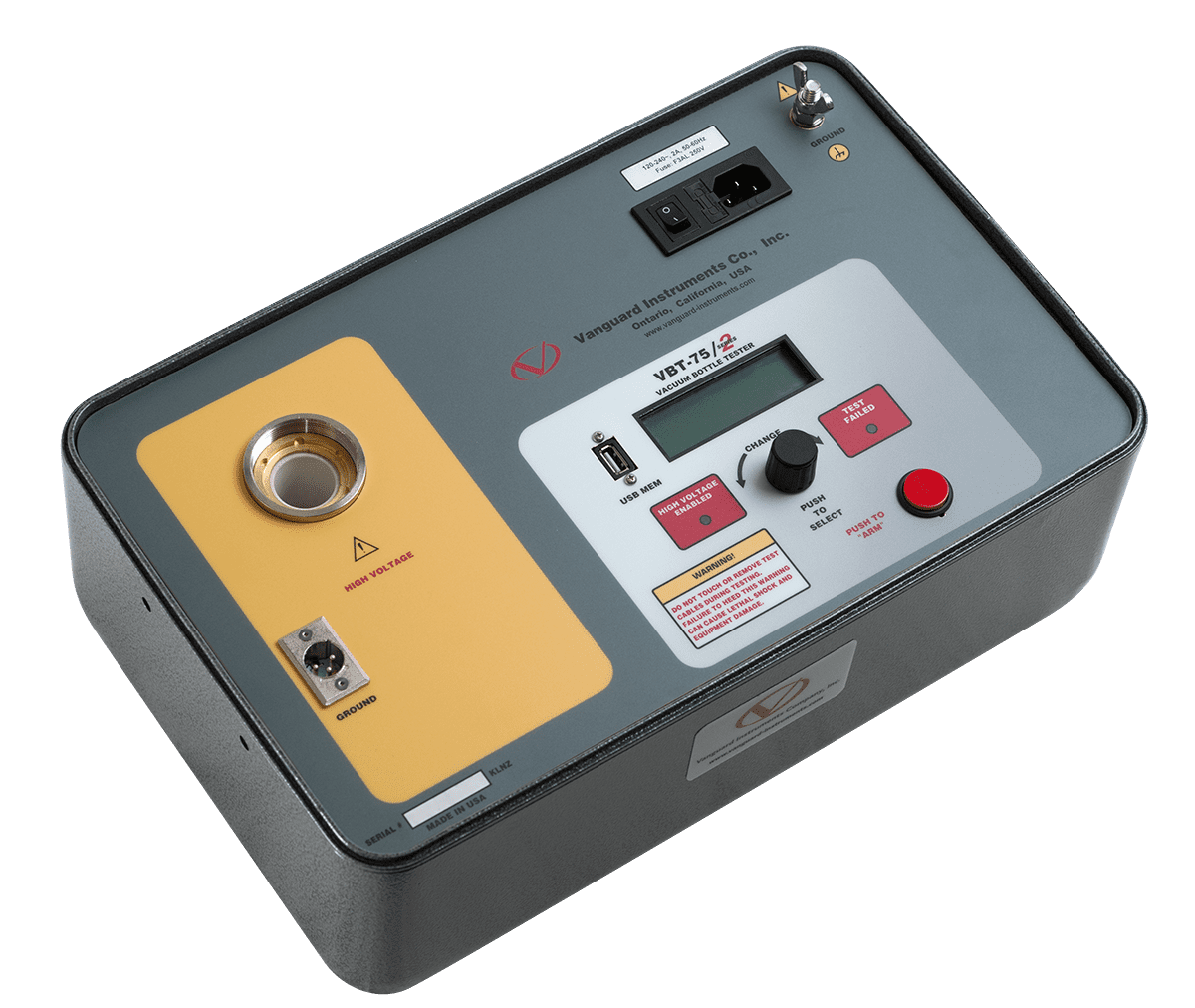

Le VBT-75 S2 est le testeur portable de bouteille à vide 75 kV CC à microprocesseur de deuxième génération de Vanguard. Ce testeur léger et portable est conçu pour tester les bouteilles à vide de disjoncteurs sur le terrain et en atelier.
La tension d’essai est réglable de 10 kV à 75 kV CC, par paliers de 5 kV. La durée d’essai à haute tension peut être réglée de 5 secondes à 2 minutes. La tension d’essai s’élève à la valeur sélectionnée et se maintient pendant toute la durée de l’essai. Une fois que la durée d’essai s’est écoulée et que le courant de fuite n’a pas dépassé la valeur prédéfinie de 100 μA, 200 μA ou 300 μA, la tension d’essai revient à zéro et le message « Pass » (Essai réussi) est affiché. En présence d’un claquage, par exemple avec un défaut de bouteille, la tension de test est immédiatement désactivée, le message « Failure » (Défaillance) s’affiche sur l’écran LCD et le voyant « TEST FAIL » (Échec du test) de l’appareil s’allume.
La présence d’une tension élevée est signalée par signal sonore et par un voyant DEL « HIGH VOLTAGE » (Haute tension). Pour plus de sécurité, l’interrupteur « ARM » (Armer) doit être maintenu enfoncé pendant le déroulement d’un essai.
Le VBT-75 S2 dispose d’un écran LCD rétro-éclairé (20 caractères sur 4 lignes) qui est visible à la lumière du soleil et par faible luminosité. Un bouton rotatif sert à contrôler l’appareil. Le micrologiciel du VBT-75 S2 peut être mis à jour sur site par l’intermédiaire de son port de clé USB flash intégré.
Le VBT-75 S2 est fourni avec un câble de test de 3 mètres, pourvu d’une pince d’essai à débranchement rapide. Une mallette de transport est également fournie.
ALL VANGUARD VACUUM BOTTLE TESTERS
FONCTIONS ET AVANTAGES
- Tensions d’essai de 10 à 75 kV CC par paliers de 5 kV
- Courant d’essai programmable de 100, 200, 300 microampères
- Affiche la tension et le courant d’essai
- Indicateur et message « Réussite/Échec »
- Très léger
- Mallette de transport incluse
CÂBLES
| Câble | Numéro de référence |
|---|---|
| [8000-0016] Câble combiné phase et terre | 8000-0016 |
| [8000-0088] Câbles haute tension VBT [ 10′(3.05m) ] | 8000-0088 |
| [8000-0092] Câbles de retour haute tension VBT [ 10′(3.05m) ] | 8000-0092 |
CARACTÉRISTIQUES TECHNIQUES
| CARACTÉRISTIQUES PHYSIQUES | Dimensions : l x H x P – 42,7 x 26,9 x 16,5 cm (17 x 10,5 x 6,5 po) Poids : 4,5 kg (10 lb) |
| PUISSANCE D’ENTRÉE | 90 – 240 VCA, 2 A, 50/60 Hz |
| TENSION DE SORTIE | 10 kV – 75 kV CC par palier de 5 kV ; précision : 1,5 % |
| TENSION D’ONDULATION EN SORTIE | 3 % max. |
| DURÉE DE DÉCHARGE | la durée de décharge maximale de la haute tension interne est de 3 secondes |
| AFFICHAGE | écran LCD rétro-éclairé (20 caractères x 4 lignes) ; visible en plein soleil et à faible luminosité |
| INDICATEUR DE DÉFAILLANCE | le voyant de défaut s’allume lorsque le courant de test dépasse 100 µA, 200 µA, 300 µA (programmable) |
| COMMANDE | bouton rotatif unique |
| MISES À JOUR DU MICROLOGICIEL | le micrologiciel peut être mis à jour sur site par l’intermédiaire du port de clé USB flash intégré |
| TEMPÉRATURE | Utilisation : -10 à +50 °C (+15 à +122 °F) Stockage : -30 à +70 °C (-22 à +158 °F) |
| HUMIDITÉ | 90 % HR à 40 °C (104 °F) sans condensation |
| ALTITUDE | 2000 m (6562 pi) conformément aux normes complètes de sécurité |
| CÂBLES | un câble haute tension de 3 m (10 pi), un câble de retour haute tension de 3 m (10 pi), un câble de terre et un cordon d’alimentation |
| ACCESSOIRES FOURNIS | mallette de transport |
| GARANTIE | un an, pièces et main d’œuvre |
| Les spécifications sont valables à la tension nominale et à une température ambiante de +25 °C (+77 °F). Dernière mise à jour le 18 mars 2015 |
|
RÉFÉRENCES
- 9134-UC [VBT-75 S2 Unit and Cables]
