AUTO-OHM 10
A True DC Micro-Ohmmeter

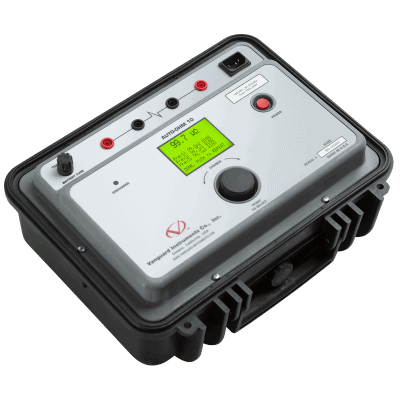

The Vanguard Auto-Ohm 10 is a 10-ampere battery powered micro-ohmmeter designed for low-resistance-measuring applications such as the measurement of resistance in circuit breaker contacts, bushing contact joints, and welding joints. The unit is powered by four 3400mAh, 3.7Vdc Li-Ion rechargeable batteries. With these high capacity batteries, up to 2,900 tests per charge (10A/2 second duration) can be performed in the field. The Auto-Ohm 10 features a built-in charger that can charge the batteries when the unit is not in use.
The Auto-Ohm 10 features a rotary knob that is used to select either the “Contact Resistance” or “Transformer Resistance” test mode. The unit’s backlit LCD screen (128 x 64 pixels) is viewable in both direct sunlight and low light level. Resistance readings are displayed on the LCD screen in micro-ohms, milliohms, or ohms.
Cable | Part Number |
---|---|
Pistol grip sensing probes set (15′) | 8000-0233 |
Replacement cable set with alligator clamps (15′) | 8000-0231 |
10A rated hand probe set (10′, 2 cables) – 2 required | 8000-0225 |
5A rated hand probe set (10′, 2 cables) – 2 required | 8000-0226 |
TYPE | Low Resistance Micro-Ohmmeter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
PHYSICAL SPECIFICATIONS | Dimensions: 14”W x 8”H x 12” D (36 cm x 19.4 cm x 30.4 cm) Weight: 7.8 lbs. (3.54 Kg) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
INPUT POWER | 100 – 240 Vac, 50/60 Hz | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
RESISTANCE READING RANGE AND ACCURACY |
NOTE: stated accuracy for bi-directional current mode |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
BATTERIES | Rechargeable Li-Ion, 3.7Vdc, 3400 mAh, protected (Qty=4) Charge time: 4 hours |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
AUTO POWER DOWN | Programmable: 30 sec, 1 min, 3 min | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DISPLAY |
Backlit LCD screen (128 x 64 pixels); viewable in bright sunlight and low-light
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
TEMPERATURE | Operating: -10°C to +50°C (+15°F to +122°F) Storage: -30°C to +70°C (-22°F to +158°F) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
HUMIDITY | 90% RH @ 40°C (104°F) non-condensing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ALTITUDE |
2,000 m (6,562 ft) to full safety specifications
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
SAFETY | Designed to meet IEC 61010 (1995), UL 61010-a, and CSA-C22.2 standards | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CABLES | 15 ft (4.57 m) cable set with alligator clamps, power cable, cable bag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
OPTIONS | 30 ft (9.14 m) cable set, 10 ft (3m) hand probe (5A), 10 ft (3m) hand probe (10A), pistol grip probe (10A), shipping case | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
WARRANTY | One year on parts and labor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Specifications are valid at nominal voltage and ambient temperature of +25˚C (+77˚F). |
