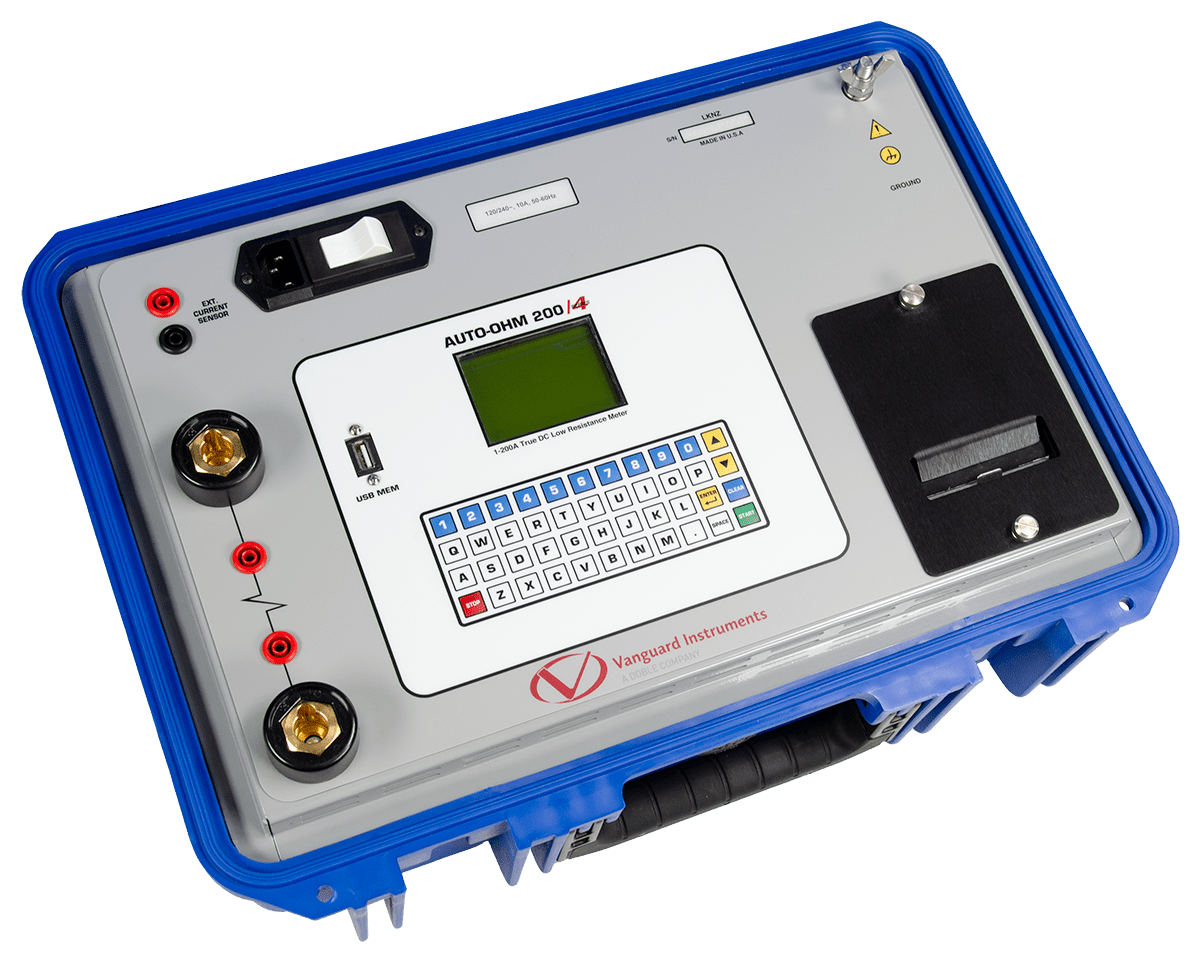

AUTO-OHM 200 S4
Microhmmètre 200 A à courant parfaitement continu
Le modèle Auto-Ohm 200 S4 est le microhmmètre à courant parfaitement continu, à circuit intégré, de cinquième génération de Vanguard. Il est conçu pour tester les résistances de contact des disjoncteurs des circuits EHT, les joints de contact des traversées, les joints de soudure, ou pour toute les mesures de faible résistance. Ce microhmmètre à fort courant et très léger (8,9 kg/19,8 lb, imprimante en option) est conçu pour répondre aux exigences de la norme IEEE C57.09-1999 (5.15) relative au test de la résistance de contact des disjoncteurs.
Il peut mesurer avec précision des valeurs de résistance comprises entre 1 microhm et 5 ohms. Une résolution de 0,1 microohm est possible pour un courant supérieur à 5 A. Le Auto-Ohm 200 S4 délivre un courant de test parfaitement continu, réglable de 1 à 200 A, au niveau de la résistance à tester. Il contrôle les taux de montée et de descente du courant d’essai. Le taux de montée et de descente du courant d’essai est réglable entre 5 et 10 secondes. Un mode « Test automatique » est également disponible. Il peut être réalisé simplement en plaçant les fils des câbles de détection entre les deux points concernés de la ligne de courant. Cette fonction est très pratique pour mesurer une séquence de plusieurs valeurs de résistance d’un contact de disjoncteur. Le Auto-Ohm 200 S4 peut également comparer les résultats de test à des limites prédéfinies et déterminer si un test a réussi ou non. Une indication « Succès » ou « Échec » s’affiche en conséquence.
Plusieurs configurations avec option sont disponibles pour Auto-Ohm 200 S4, notamment avec imprimante thermique de 2,5 pouces ou encore la possibilité d’effectuer des tests avec double mise à la terre.
La version 2.15 du logiciel VUS (Vanguard Universal Software) est nécessaire pour ouvrir les fichiers de résultats de test Auto-Ohm 200 S4 et créer des rapports.
TOUS LES MICROHMMÈTRES VANGUARD
CARACTÉRISTIQUES
- Très léger : 19,8 lb. (8,9 kg)
- Mesure la résistance de contact d’un disjoncteur avec la mise à la terre de sécurité (avec option double mise à la terre)
- Stocke les enregistrements d’essai en mémoire interne ou sur une clé USB flash externe
- Courant de test programmable, de 1 à 200 A
CÂBLES
SPÉCIFICATIONS TECHNIQUES
| TYPE | Micro-ohmmètre portable |
| CARACTÉRISTIQUES PHYSIQUES | Dimensions : [L×H×P] 45,7 × 17,8 × 38,1 cm / 18 × 7 × 15 po Poids : 8,9 kg (19,8 lb) |
| PUISSANCE D’ENTRÉE | 100 à 240 V CA, 50/60 Hz |
| PLAGE DE MESURE DE RÉSISTANCE | 1 microhm à 5 ohms (valeurs max : 10 mΩ à 200 A et 5 Ω à 1 A) |
| PLAGE DE COURANTS D’ESSAI | 1 à 200 A (sélectionnable par incréments de 1 A) Alimentation CC protégée thermiquement |
| RÉSOLUTION | 0,1 µΩ à 999,9 µΩ : 0,1 µΩ 1,000 mΩ à 9,999 mΩ : 1 µΩ 10,00 mΩ à 99,99 mΩ : 10 µΩ 100,0 mΩ à 999,9 mΩ : 0,1 mΩ |
| PRÉCISION CARACTÉRISTIQUE | ± (0,15 % de la mesure + 0,15 % FS) pour un courant d’essai de 10 à 200 A |
| AFFICHAGE | Écran LCD rétroéclairé (128 x 64 pixels) |
| CLAVIER NUMÉRIQUE | Clavier robuste à membrane « QWERTY » 44 touches |
| IMPRIMANTE | Imprimante thermique intégrée (en option), 6,35 cm de large |
| CAPACITÉS DE STOCKAGE INTERNE DES ENREGISTREMENTS D’ESSAI | 128 enregistrements d’essai. Chaque enregistrement peut contenir jusqu’à 64 mesures. |
| CAPACITÉS DE STOCKAGE EXTERNE DES ENREGISTREMENTS D’ESSAI | Jusqu’à 999 enregistrements d’essai sur une clé USB flash externe. |
| LOGICIEL | Le logiciel d’analyses (pour Windows) est inclus dans le prix d’achat |
| INTERFACE D’ORDINATEUR | Un port pour clé USB flash |
| CONFORMITÉ | Comptabilité électromagnétique : FCC partie 15 ; ICES-003 ; EN61326-1:2013 ; EN55011 classe A, groupe 1 ; EN61000-4-2,3,4,5,6,8,11 Environnemental : CEI 60068-2-1,2,27,30,55 Sécurité : CEI/EN 61010-1:2010 |
| TEMPÉRATURE | Utilisation :-10 à +50 °C (+15 à +122 °F) Stockage :-30 à +70 °C (-22 à +158 °F) |
| HUMIDITÉ (MAX.) | 90 % HR à 40 °C (104 °F) sans condensation |
| ALTITUDE (MAX.) | 2000 m (6562 pi) conformément à toutes les normes de sécurité |

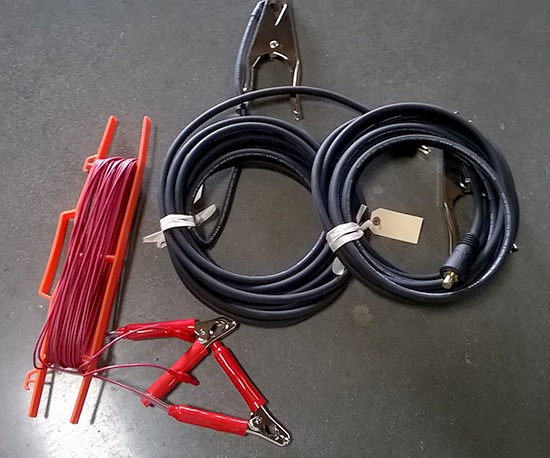

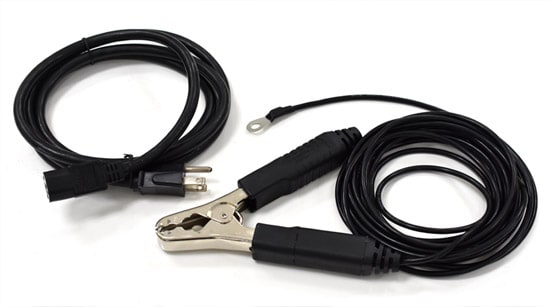

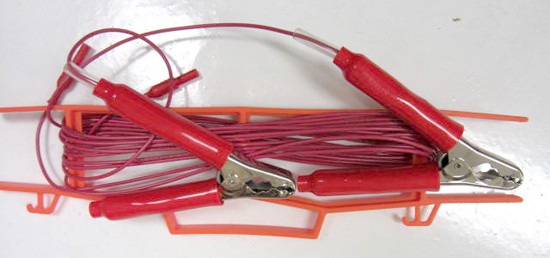

| CÂBLES | Câbles de test AWG 1 9,1 m (30 pi), cordon d’alimentation, câble de terre |

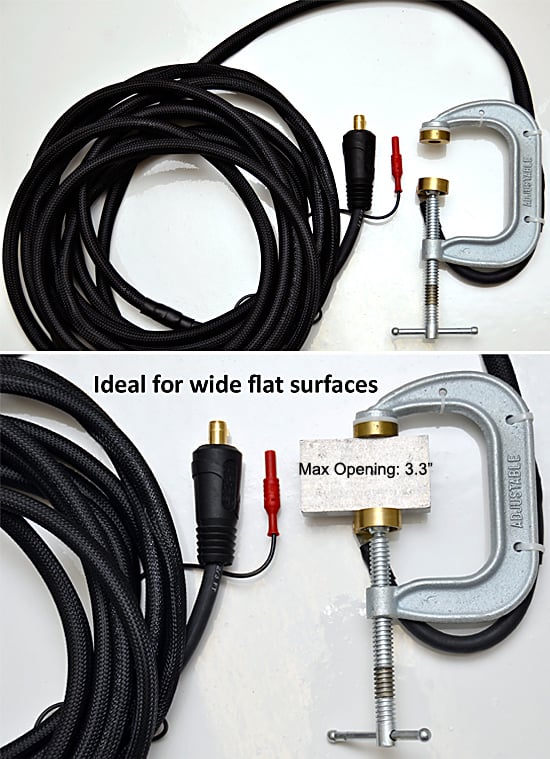

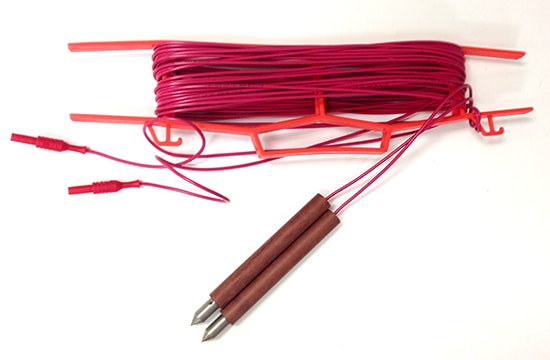

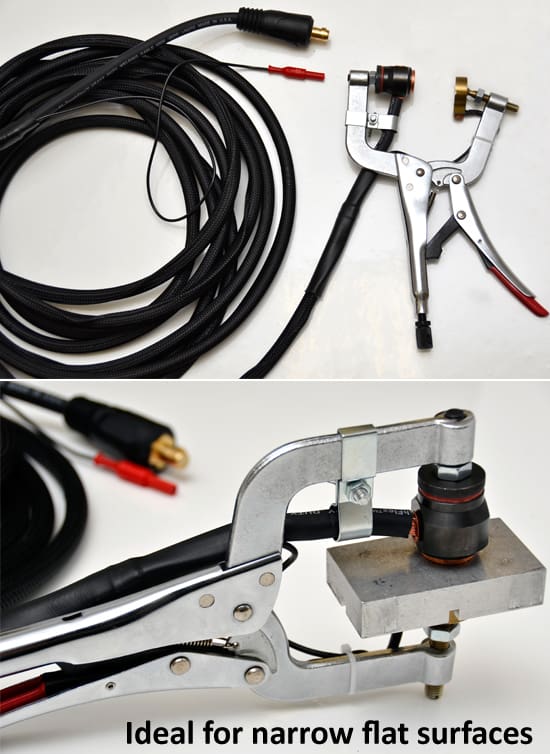

| OPTIONS | mallette de transport, câbles de test (4,6 m/15 pi), jeu de pinces en C, jeu de pointes, double mise à la terre (en option), imprimante thermique intégrée (en option) |
| GARANTIE | Un an, pièces et main d’œuvre |
| Les spécifications ci-dessus sont valables à la tension nominale de fonctionnement et à une température de 25 °C (77 °F). Les spécifications peuvent être modifiées sans préavis. |
|
Références pièces
| Référence pièces | Description |
| Auto-Ohm 200 S4 | Instrument de base Auto-Ohm 200 S4 |
| Auto-Ohm 200 S4 DG | Auto-Ohm 200 S4 avec double mise à la terre en option |
| Auto-Ohm 200 S4 PR | Auto-Ohm 200 S4 avec imprimante en option |
| Auto-Ohm 200 S4 PRDG | Auto-Ohm 200 S4 avec imprimante et double mise à la terre en options |
