EZCT-2000C
Configuración de la prueba del transformador de corriente

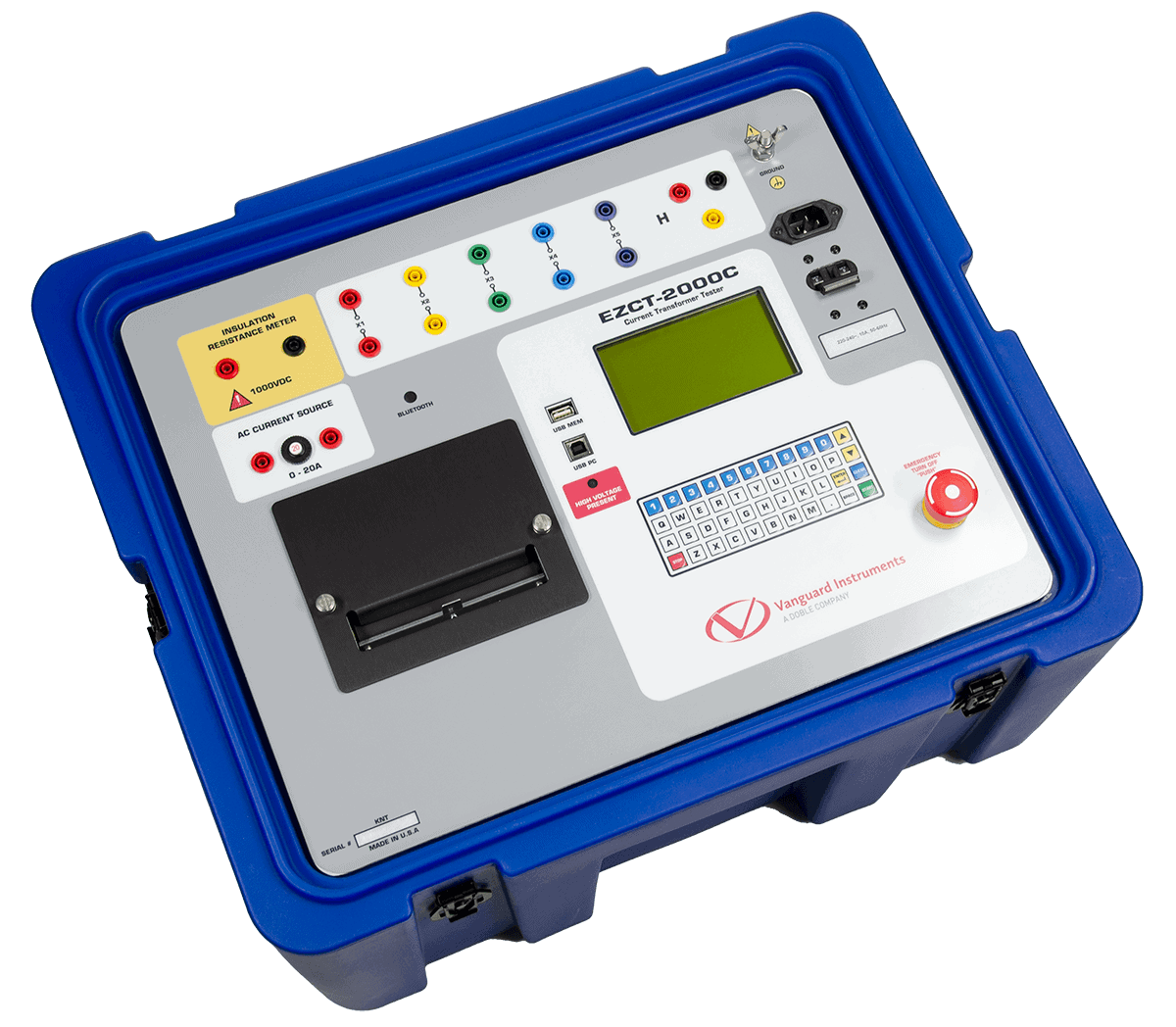

El EZCT-2000C es la tercera generación de equipos de prueba de transformadores de corriente basados en microprocesadores de Vanguard. Diseñado específicamente para pruebas de TC, el EZCT-2000C tiene las siguientes características sobresalientes que pueden aumentar la productividad y ahorrar tiempo durante la etapa de puesta en servicio:
- Realiza pruebas de excitación de TC, relación de corriente, polaridad y ángulo de fase
- Mide la resistencia del aislamiento y la resistencia del devanado de los devanados de segundo rayo de TC
- Mide la carga del TC
- Independiente o controlado por computadora a través de USB o interfaz inalámbrica Bluetooth
Los cables de prueba del EZCT-2000C se pueden conectar a todos los terminales de salida de TC, y la prueba de TC completa se puede realizar automáticamente sin la intervención del operador.
ALL VANGUARD CURRENT TRANSFORMER TESTERS
CARACTERÍSTICAS Y BENEFICIOS
- Realiza pruebas de excitación de TC, relación de corriente, polaridad y ángulo de fase
- Mide la resistencia del aislamiento y la resistencia del devanado de los devanados de segundo rayo de TC
- Mide la carga secundaria del TC
- La información del encabezado del registro de prueba incluye la compañía, el nombre de la subestación, la identificación del circuito, el fabricante, el número de serie del TC, el nombre del operador y los comentarios de registro de prueba
- Impresora térmica integrada de 4,5 pulgadas de ancho
- Trazar múltiples curvas de saturación
- Almacena hasta 128 planes de prueba de TC y 140 registros de prueba internamente
- Interfaz USB, Bluetooth y unidad flash USB
CABLES
[8000-0005] USB Cable [ 6' (1.83m) ]
Número de pieza del cable: 8000-0005[8000-0006] RS-232C Cable [ 6' (1.83m) ]
Número de pieza del cable: 8000-0006[8000-0016] Power + Ground Combination Cable]

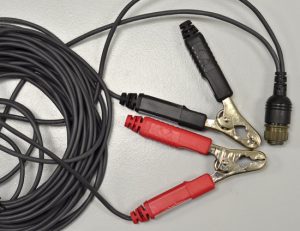

Número de pieza del cable: 8000-0016[8000-0105] H Cable Set (Metal Type) 35' (10.67m) ]

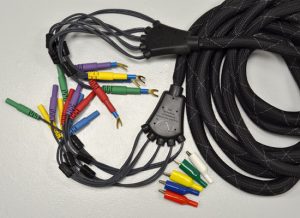

Número de pieza del cable: 8000-0105[8000-0108] X Cable Set [ 20' (6.10m) ]

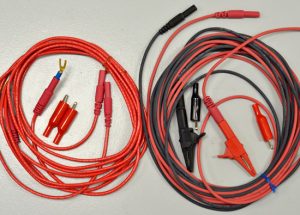

Número de pieza del cable: 8000-0108[8000-0109] Megger Cable Set + Current Cable Set Combo [ 20' + 8' ]

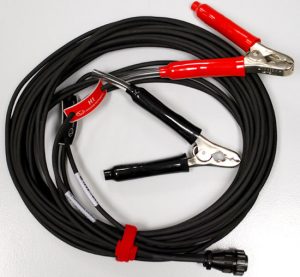

Número de pieza del cable: 8000-0109[8000-0143] EZCT H Cable Set [ 35' (10.67m) ]

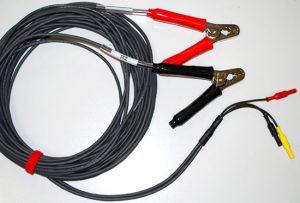

Número de pieza del cable: 8000-0143[8000-0157] EZCT H Cable Set (with Banana Jacks) [ 35' (10.67m) ]
Número de pieza del cable: 8000-0157
ESPECIFICACIONES TÉCNICAS
| TIPO | Equipo de prueba de transformador de corriente portátil |
| ESPECIFICACIONES FÍSICAS | 19 “An. X 13” Alt. X 16 “P (48.3 cm x 33 cm x 40.1 cm); Peso: 73 libras (33.1 kg) |
| POTENCIA DE ENTRADA | 100 – 120 Vca o 200 – 240 Vca (preconfigurado de fábrica), 50/60 Hz |
| MÉTODO DE MEDICIÓN | ANSI / IEEE C57.13.1 y ANSI / IEEE C57.12.90 |
| VOLTAJES DE SALIDA DE PRUEBA | 0 – 50 Vca @ 10A máx. 0 – 300 Vca @ 10A máx. 0 – 500 Vca @ 5A máx. 0 – 1200 Vca @ 1.2A máx. 0 – 2000 Vca @ 1A máx. |
| FUENTE ACTUAL | 1 – 20A @ 0 – 15 Vca |
| PANTALLA DE FUENTE ACTUAL | Corriente de prueba y corriente |
| VOLTAJE LECTURA DE LA DISTANCIA | 0 – 2200 Vca; Precisión: ± 1.0% de la lectura, ± 1 V |
| RANGO DE LECTURA ACTUAL | 0 – 10A; Precisión: ± 1.0% de la lectura, ± 0.02A |
| RANGO DE RELACIÓN DE CORRIENTE DE TC | 0.8 – 999: ± 0.1% 1000 – 1999: ± 0.3% 2000 – 4999: ± 1% 5,000 – 10,000: ± 1.5% |
| MEDICIÓN DE ÁNGULOS DE FASE | 0 – 360 grados; precisión: ± 1.0 grados) |
| RESISTENCIA RANGO DE LECTURA | 100 micro-ohmios – 30 ohmios; precisión: 2% de lectura, ± 1 conteo, ± 10 microohmios |
| RANGO DE LECTURA DE RESISTENCIA DE AISLAMIENTO | 2 Mega-ohmios – 500 Mega-ohmios; precisión: 3% de lectura, 500 – 1000 Vcc de voltaje de prueba |
| PANTALLA | Pantalla LCD retroiluminada 240 x 128 píxeles; 114 mm x 64 mm Visible a la luz del sol y a niveles de poca luz |
| IMPRESORA | Impresora térmica integrada de 4,5 pulgadas de ancho |
| INTERFACES DE LA COMPUTADORA | Un puerto USB y una interfaz de cable de Bluetooth |
| ALMACENAMIENTO DE DATOS EXTERNOS | Un puerto de interfaz de unidad flash USB (unidad flash no incluida) |
| SOFTWARE DE LA PC | El software CT Analysis basado en Windows® se incluye con el precio de compra |
| ALMACENAMIENTO INTERNO DE REGISTRO DE PRUEBA | Almacena 140 registros de prueba. Cada registro de prueba puede contener hasta 10 conjuntos de datos de excitación, resistencia y relación |
| ALMACENAMIENTO INTERNO DEL PLAN DE PRUEBA | Almacena 128 planes de prueba. Cada plan de prueba puede almacenar 10 configuraciones de voltaje y corriente de prueba de excitación |
| SEGURIDAD | Diseñado para cumplir con las normas UL 61010A-1 y CAN/CSA C22.2 No. 1010.1-92 |
| AMBIENTALES | Funcionamiento: -10°C a +50°C (+15°F a +122°F); Almacenamiento: -30°C a +70°C (-22°F a +158°F) |
| HUMEDAD | 90% RH a 40°C (104°F) sin condensación |
| ALTITUD | 2000 m (6562 ft) con las especificaciones de seguridad completas |
| CABLES | Un juego de cables de 20 pies (X1-X5), un juego de cables H de 35 pies, cables de fuente de corriente, cables de prueba de aislamiento, cable de alimentación, cable de tierra. Se incluye un maletín de transporte con el precio de compra |
| GARANTÍA | Un año en piezas y mano de obra |
| Las especificaciones son válidas a voltaje nominal y temperatura ambiente de +25˚C (+77˚F). |
|
NÚMEROS DE IDENTIFICACIÓN DE PIEZAS
- 9101-UC [110V]
- 9102-UC [220V]
- 9101-SC [Shipping Case]
RECURSOS
- EZCT-2000C Ficha técnica (Inglés)
- Hoja de datos EZCT-2000C (Chino)
- Manual del usuario EZCT-2000C (Inglés)
- Instrucciones de conexión de Bluetooth
- Notas de aplicación de medición de relación de giros EZCT
- Manual de Software EZCT-2000 (Inglés)
- Catálogo condensado de Vanguard-Doble 2018 (Inglés)
