EZCT-2000C
带绝缘电阻和负载测试的全自动 2 kV 电流互感器测试装置
在调试阶段提高生产力并节省时间
EZCT-2000C 是 Vanguard 第三代基于微处理器的电流互感器测试装置。EZCT-2000C 专为电流互感器测试而设计，具有以下杰出特性，可在投运阶段大幅提高生产力并节省时间：
- 执行电流互感器励磁、变比、极性和相位角测试
- 测量电流互感器二次绕组的绝缘电阻和绕组电阻
- 测量电流互感器的负载
- 通过 USB 或蓝牙无线接口实现独立运行或计算机控制
EZCT-2000C 的测试线可连接至所有电流互感器输出端，完整的电流互感器测试可在无需任何操作员干预的情况下自动完成。
所有 VANGUARD 电流互感器测试仪
特征
- 执行电流互感器励磁、变比、极性和相位角测试
- 测量电流互感器二次绕组的绝缘电阻和绕组电阻
- 测量电流互感器的二次负载
- 测试记录头部信息，包括公司、变电站名称、回路 ID、制造商、电流互感器序列号、操作员姓名和测试记录备注
- 内置 4.5 英寸宽热敏打印机
- 绘制多条饱和曲线
- 内部存储多达 128 个电流互感器测试方案和 140 条测试记录
- USB、蓝牙和 U 盘接口
线缆
[8000-0005] USB Cable [ 6' (1.83m) ]
线缆零件号：8000-0005[8000-0006] RS-232C Cable [ 6' (1.83m) ]
线缆零件号：8000-0006[8000-0016] Power + Ground Combination Cable]

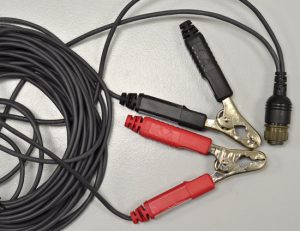

线缆零件号：8000-0016[8000-0105] H Cable Set (Metal Type) 35' (10.67m) ]

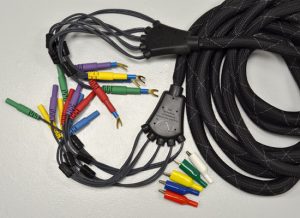

线缆零件号：8000-0105[8000-0108] X Cable Set [ 20' (6.10m) ]

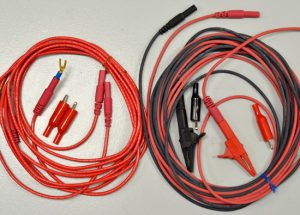

线缆零件号：8000-0108[8000-0109] Megger Cable Set + Current Cable Set Combo [ 20' + 8' ]

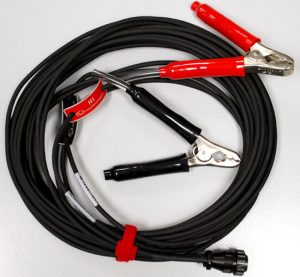

线缆零件号：8000-0109[8000-0143] EZCT H Cable Set [ 35' (10.67m) ]
线缆零件号：8000-0143[8000-0157] EZCT H Cable Set (with Banana Jacks) [ 35' (10.67m) ]
线缆零件号：8000-0157
技术参数
| 类型 | 便携式电流互感器测试装置 |
| 物理规格 | 宽 19 英寸 x 高 13 英寸 x 深 16 英寸（48.3 厘米 x 33 厘米 x 40.1 厘米)；重量：73 磅（33.1 千克） |
| 输入电源 | 100 – 120 Vac 或 200 – 240 Vac（工厂预设），50/60 Hz |
| 测量方法 | ANSI/IEEE C57.13.1 和 ANSI/IEEE C57.12.90 |
| 测试输出电压 | 0 – 50 Vac，最大 10A 0 – 300 Vac，最大 10A 0 – 500 Vac，最大 5A 0 – 1200 Vac，最大 1.2A 0 – 2000 Vac，最大 1A |
| 电流源 | 1 – 20 A（在 0 – 15 Vac 下） |
| 电流源显示 | 测试电流和电流导通时间 |
| 电压读数范围 | 0 – 2,200 Vac；精度：读数的 ±1.0%，±1 V |
| 电流读数范围 | 0 – 10A；精度：读数的 ±1.0%，±0.02A |
| 电流互感器变比范围 | 0.8 – 999：±0.1% 1000 – 1999：±0.3% 2,000 – 4,999：±1% 5,000 – 10,000：±1.5% |
| 相位角测量 | 0 – 360 度；精度：± 1.0 度 |
| 电阻读数范围 | 100 微欧 – 30 欧姆；精度：读数的 2%，±1 计数，±10 微欧 |
| 绝缘电阻读数范围 | 2 兆欧 – 500 兆欧；精度：读数的 3%，测试电压 500 – 1000 Vdc |
| 显示屏 | 背光 LCD 屏 240 x 128 像素；114 毫米 x 64 毫米 在强光和弱光环境下均可清晰查看 |
| 打印机 | 内置 4.5 英寸宽热敏打印机 |
| 计算机接口 | 一个 USB 端口和蓝牙无线接口 |
| 外部数据存储 | 一个 USB 闪存盘接口端口（不含闪存盘） |
| PC 软件 | 购买价格包含基于 Windows® 的电流互感器分析软件 |
| 内部测试记录存储 | 存储 140 条测试记录。每条测试记录可包含最多 10 组励磁、电阻和变比数据 |
| 内部测试计划存储 | 存储 128 个测试计划。每个测试方案可存储 10 个励磁测试电压和电流设置 |
| 安全性 | 设计符合 UL 61010A-1 和 CAN/CSA C22.2 No. 1010.1-92 标准 |
| 环境 | 工作温度：-10°C 至 +50°C（+15°F 至 +122°F）； 存储温度：-30°C 至 +70°C（-22°F 至 +158°F） |
| 湿度 | 40°C (104°F) 时 90% RH，无冷凝 |
| 海拔 | 在 2,000 米（6,562 英尺）以下符合完整安全规范 |
| 线缆 | 一套 20 英尺线缆组 (X1-X5)、一套 35 英尺 H 线缆组、电流源线缆、绝缘测试线缆、电源线、接地线。购买价格包含运输箱 |
| 保修 | 一年零件和人工保修 |
| 规格在标称电压和 +25˚C (+77˚F) 环境温度下有效 |
|
部件号
- 9101-UC [110V]
- 9102-UC [220V]
- 9101-SC [Shipping Case]
