Logiciel SFRA v6

COMPATIBLE AVEC LES UNITÉS M5500 ET ANALYSE LES DIAGNOSTICS DES TRANSFORMATEURS

• Avantages de l’instrument : Compatible avec l’instrument de mesure M5500 nouvelle génération, ainsi que les précédents modèles M5400 et unités M5200.
• Fichiers de test tout-en-un : Fournit les résultats de tests de la session, un fichier par appareillage, contenant tous les résultats et l’historique des sessions de tests. Cette fonctionnalité simplifie le stockage des données et facilite grandement la comparaison des nouveaux résultats avec les sessions de tests précédentes.
• Conversion automatique des fichiers de tests : Prend en charge tous les résultats de tests hérités Doble SFRA et peut détecter si les fichiers hérités appartiennent au même appareillage et, le cas échéant, les convertir en un seul fichier de test avec le nouveau modèle.
• Modèle de plaque signalétique DTA : Utilise le modèle de plaque signalétique des appareillages DTA, qui est plus intuitif et plus facile à utiliser que les versions précédentes de SFRA. Les données obtenues sont ainsi plus adaptées aux autres applications de test et de base de données de Doble.
• Importation de la plaque signalétique DTA : Permet à l’utilisateur d’extraire les données de la plaque signalétique des enregistrements DTA existants, de sorte qu’il n’ait pas à saisir les mêmes données et pour réduire les erreurs de plaque signalétique. Cette fonctionnalité simplifie la création de fichiers de tests et assure l’identification des appareils dans les bases de données de maintenance.
• Génération de plans de test standards : Générez des plans de séquence de test standards correspondant aux informations de la plaque signalétique des appareillages, ce qui permet de gagner du temps et d’assurer une certaine cohérence.
• Éditeur de plans de test personnalisés : Créez votre propre séquence de test pour des tests non standards ou pour une vérification rapide des opérations. Créez des plans de test hybrides en combinant des plans standards et des plans personnalisés pour obtenir des tests avec une flexibilité totale.

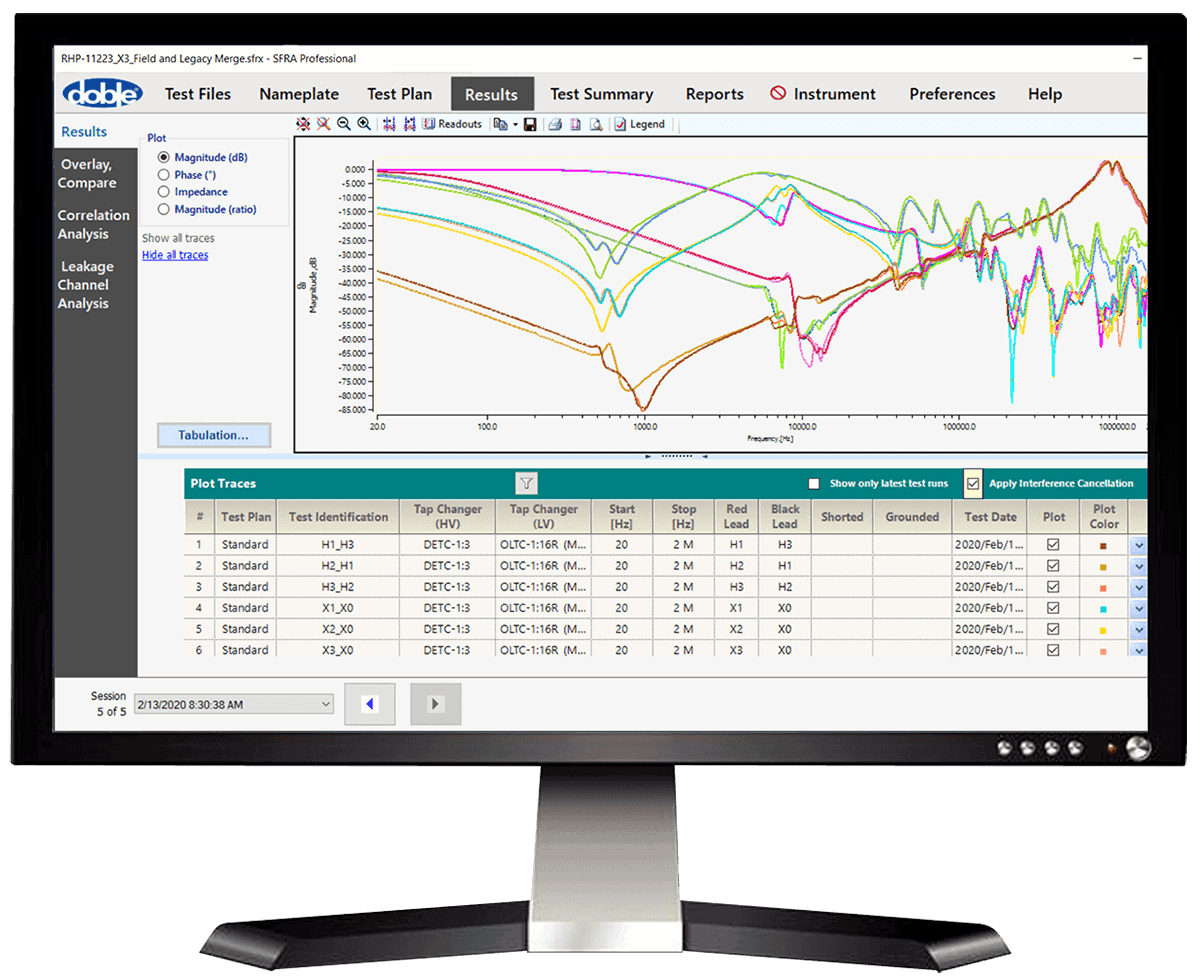

• Options de création de graphiques de résultats : Créez des graphiques de tests avec l’amplitude (dB), la phase, l’impédance ou l’amplitude (rapport), par rapport à la fréquence.
• Plusieurs balayages par ligne de plan : Enregistrez plusieurs balayages par rapport à une seule ligne du plan de test, pour vérifier la reproductibilité ou pour évaluer l’impact d’un changement sur les conditions de test.
• Importation de types de fichiers autres que Doble : Importez et convertissez les résultats de tests créés à l’aide de systèmes de test SFRA de plusieurs autres fabricants. SFRA V6 importe également les résultats enregistrés aux formats de fichiers indiqués dans les normes internationales pour les tests SFRA.
• Exportation des résultats des tests aux formats suggérés dans les normes CEI et CIGRE, ainsi que dans des fichiers CSV (données brutes et valeurs séparées par des virgules).
• Superposition et comparaison : Récupérez les résultats des tests d’autres sessions de test dans un fichier de test, ou issus d’autres sources, et comparez ces résultats en superposant plusieurs tracés de test ou en utilisant les outils d’analyse intégrés.

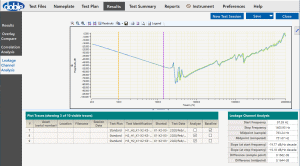

• Analyse de canal de fuite : Le nouvel algorithme de canal de fuite automatise l’analyse des résultats des tests SFRA de court-circuit sur les trois phases d’un transformateur, un indicateur inestimable de la distorsion radiale des enroulements les uns par rapport aux autres et au noyau. SFRA V6 utilise un algorithme propriétaire pour identifier la zone linéaire au niveau de la chute de tension inductive et calcule le décalage entre les traces évaluées en quelques clics de souris. Les résultats sont affichés à l’utilisateur pour faciliter l’interprétation.
• Analyse de corrélation : Inclut et améliore les outils d’analyse de corrélation existants détectés dans la version précédente du logiciel Doble
  SFRA.
• Accès à la base de données Doble : Accès intégré au système de stockage des données de test de la base de données Doble pour le téléchargement et le téléversement des données de test.
• Rapports : Intègre les fonctionnalités de génération de rapports robustes et personnalisables présentes dans DTA et d’autres applications Doble. Affichez les rapports en mode aperçu avant impression, imprimez-les, ou exportez-les aux formats PDF, Microsoft® Word ou Microsoft® Excel.
• Localisation du logiciel : En plus de l’anglais, le logiciel SFRA 6 est disponible en espagnol, portugais, français et chinois (traditionnel et simplifié).
