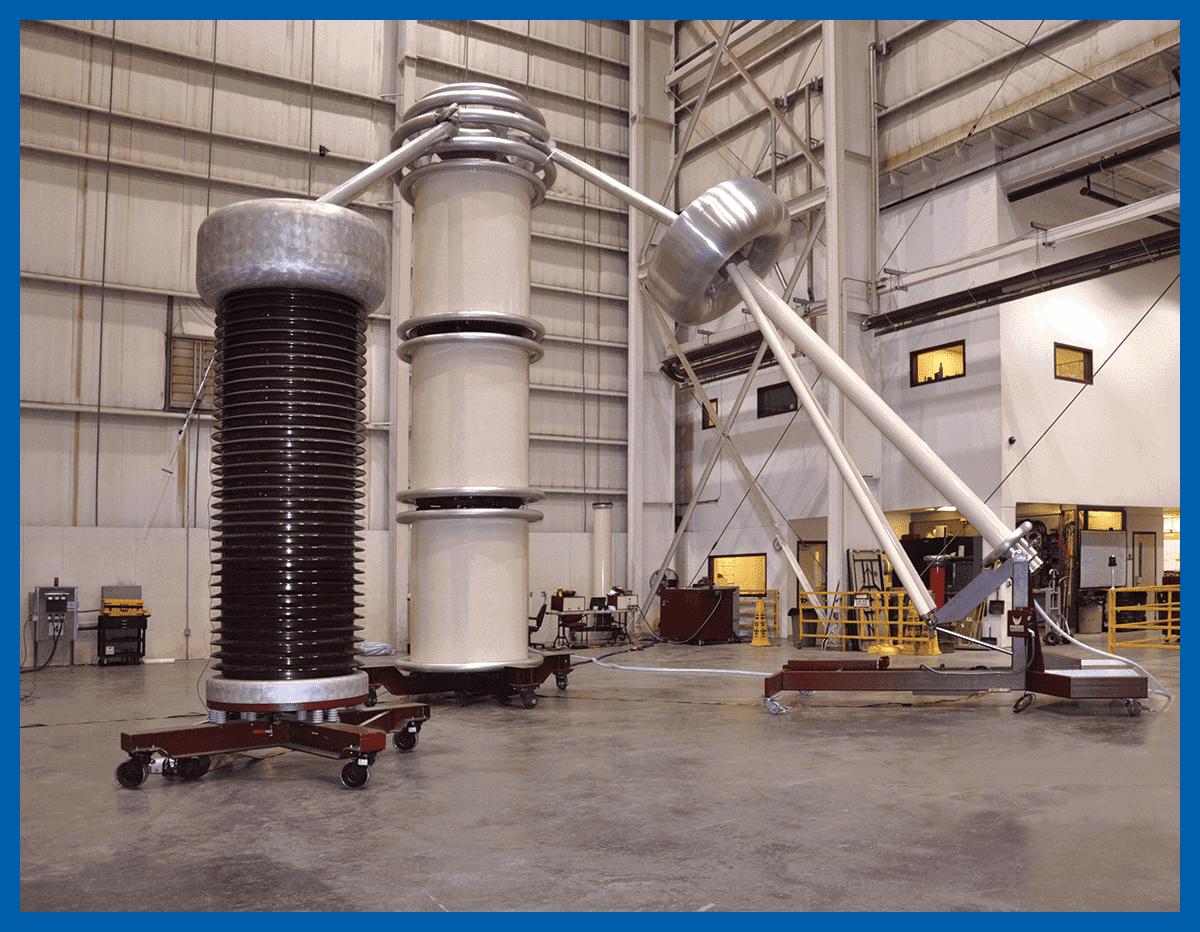

Terminaciones de prueba de cables temporales
Equipos de prueba para fabricantes de cables o laboratorios de pruebas de tipo.
Se utilizan para terminaciones temporales de cables de alto voltaje blindados para realizar las pruebas. La aplicación de alto voltaje al cable requiere un proceso especial para eliminar las descargas parciales en los extremos del cable. Las terminaciones son ideales para realizar mediciones de descargas parciales (DP), pruebas de voltaje de impulso y mediciones de tangente de delta (factor de pérdida). El cable se prepara de la misma manera que para las terminaciones deslizantes; es decir, pelando el cable hasta la capa semiconductora exterior y retirando la capa semiconductora exterior.
El modelo OT-100 de Phenix Technologies es una unidad de terminación de cables con aceite aislante diseñada para realizar pruebas de voltaje libres de descargas parciales de hasta 100 kV. La unidad consta de un par de terminaciones con aceite, ya que ambos extremos de los extremos del cable requieren blindaje.
La serie WTS, que consta de un par de terminaciones con agua que se utilizan con una unidad de acondicionamiento de agua, incluye terminaciones disponibles de hasta 800 kV para un diámetro máximo de cable de 165 mm en la capa semiconductora exterior.
Las características de diseño incluyen:
Diseñado para su uso con terminaciones de cable que utilizan el agua como medio resistivo.
Los componentes principales de la unidad de acondicionamiento constan de un tanque de retención de agua de proceso, un tanque de desionización, un tanque de agua salada (utilizado para aumentar la conductividad del agua), una bomba de agua, un intercambiador de calor de agua a agua, conexiones para agua de enfriamiento externa, conexiones para dos terminaciones de cables y una unidad de control. Controles basados en PLC para controlar las distintas válvulas, monitorear los caudales, presiones y temperaturas de cada circuito de terminación, monitorear/ajustar la conductividad del agua y monitorear el flujo en los circuitos de enfriamiento internos y externos.
