Terminaisons temporaires de test des câbles
Équipement de test pour les fabricants de câbles ou les laboratoires de test.
Utilisé pour terminer temporairement les câbles haute tension blindés pour les tests. L’application d’une haute tension au câble nécessite un processus spécial afin d’éliminer les décharges partielles aux extrémités du câble. Ces terminaisons sont idéales pour effectuer les mesures de décharges partielles (DP), les tests de tension d’impulsion et des mesures de tan delta (facteur de perte). Le câble est préparé de la même manière que pour les terminaisons à insertion, c’est-à-dire en dénudant le câble jusqu’à la couche semi-conductrice externe et retirant cette dernière.

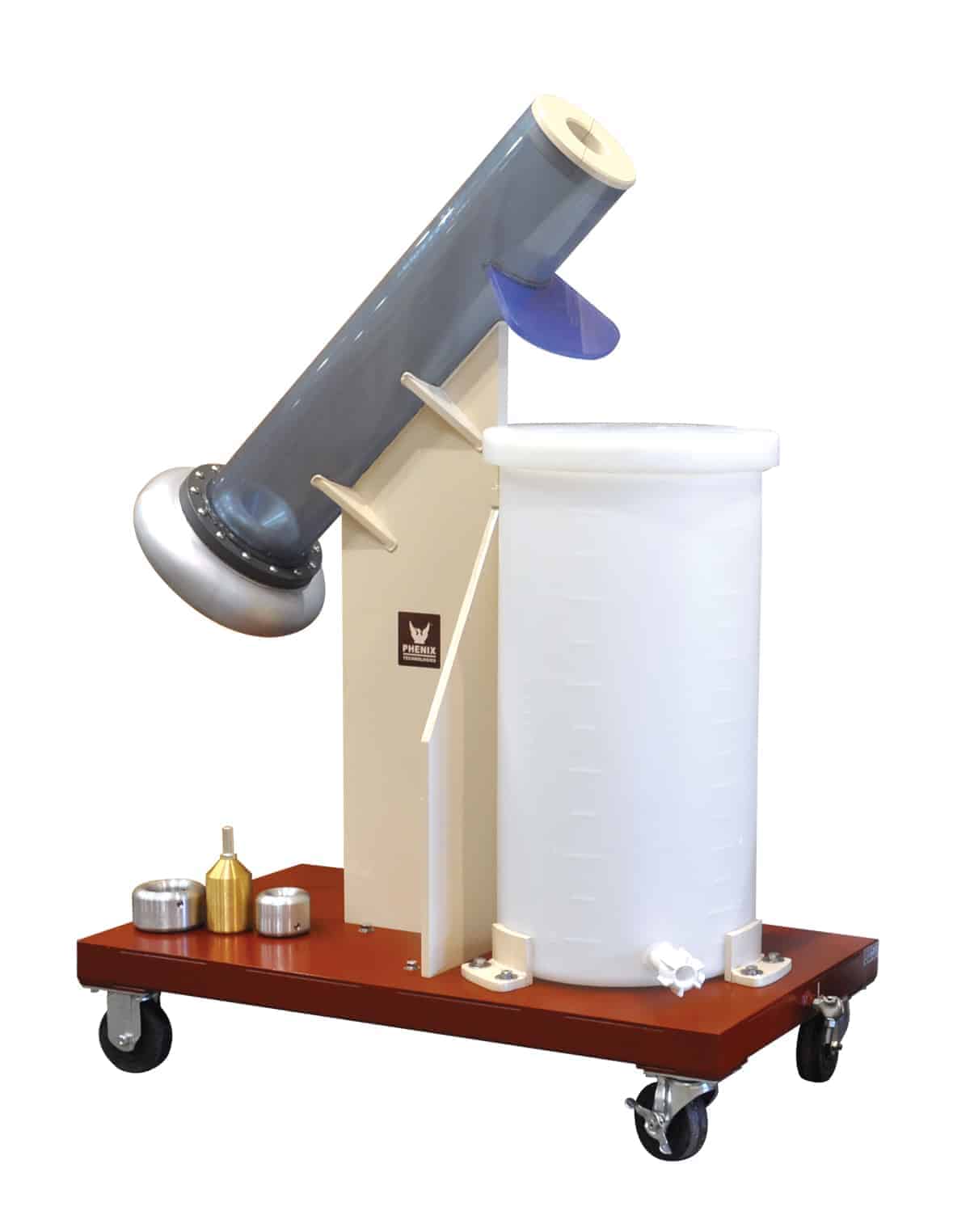

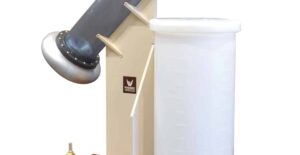

Le modèle OT-100 de Phenix Technologies est une terminaison de câble isolée à l’huile conçue pour les tests de tension sans décharges partielles jusqu’à 100 kV. Cette unité se compose d’une paire de terminaisons à l’huile, les deux extrémités du câble nécessitant un blindage.

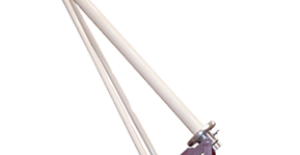

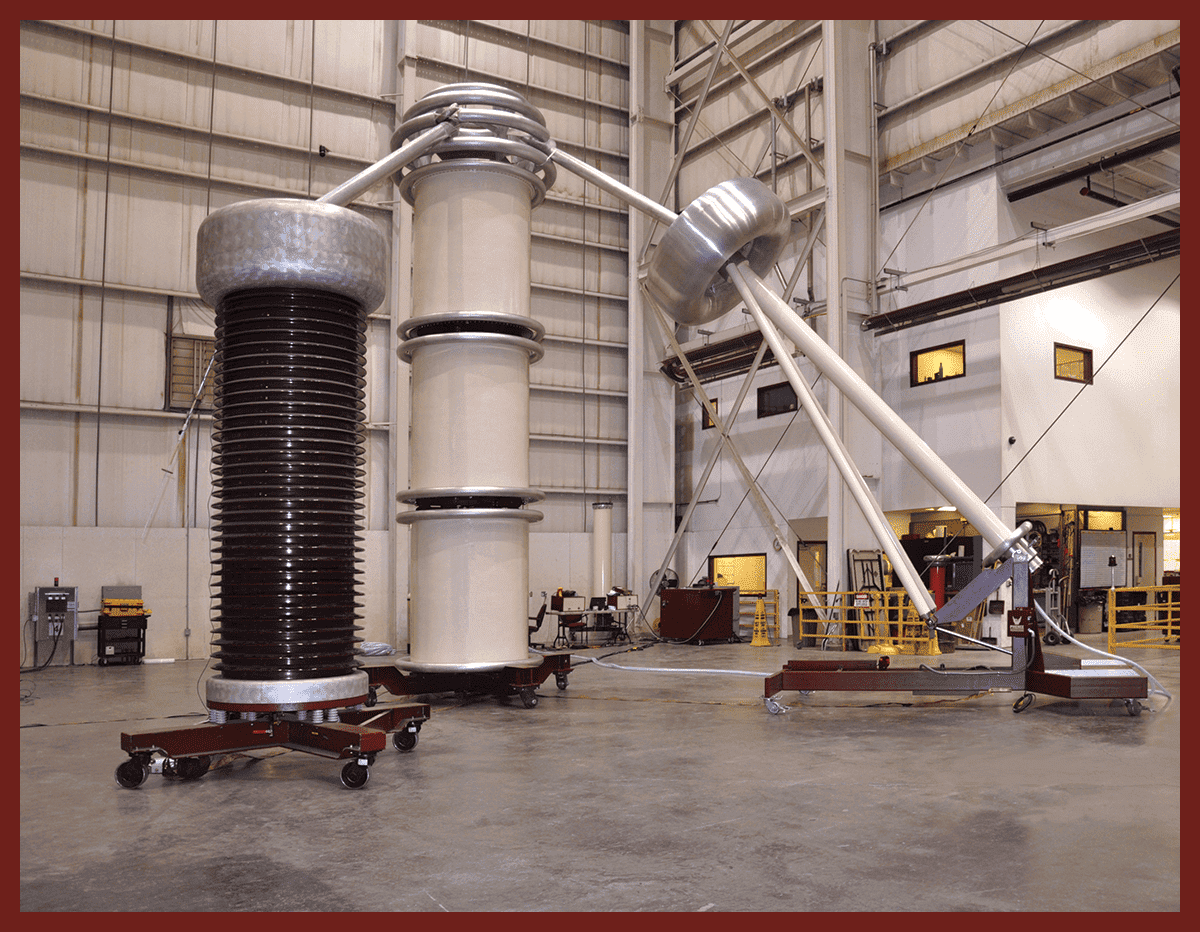

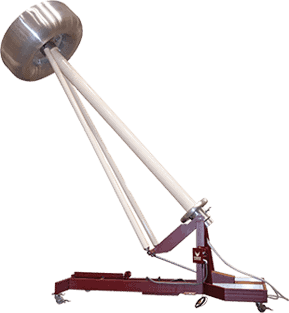

Composée d’une paire de terminaisons à eau à utiliser avec une unité d’épuration d’eau, la série WTS comprend des terminaisons disponibles jusqu’à 800 kV pour un diamètre de câble maximum de 165 mmm sur la couche semi-conductrice externe.
Les caractéristiques de la conception sont les suivantes :

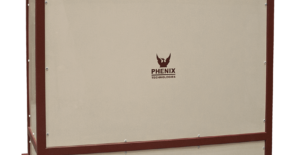

Conçu pour être utilisé avec les terminaisons de câbles qui utilisent l’eau comme matériau non conducteur.

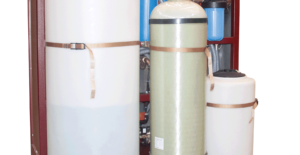

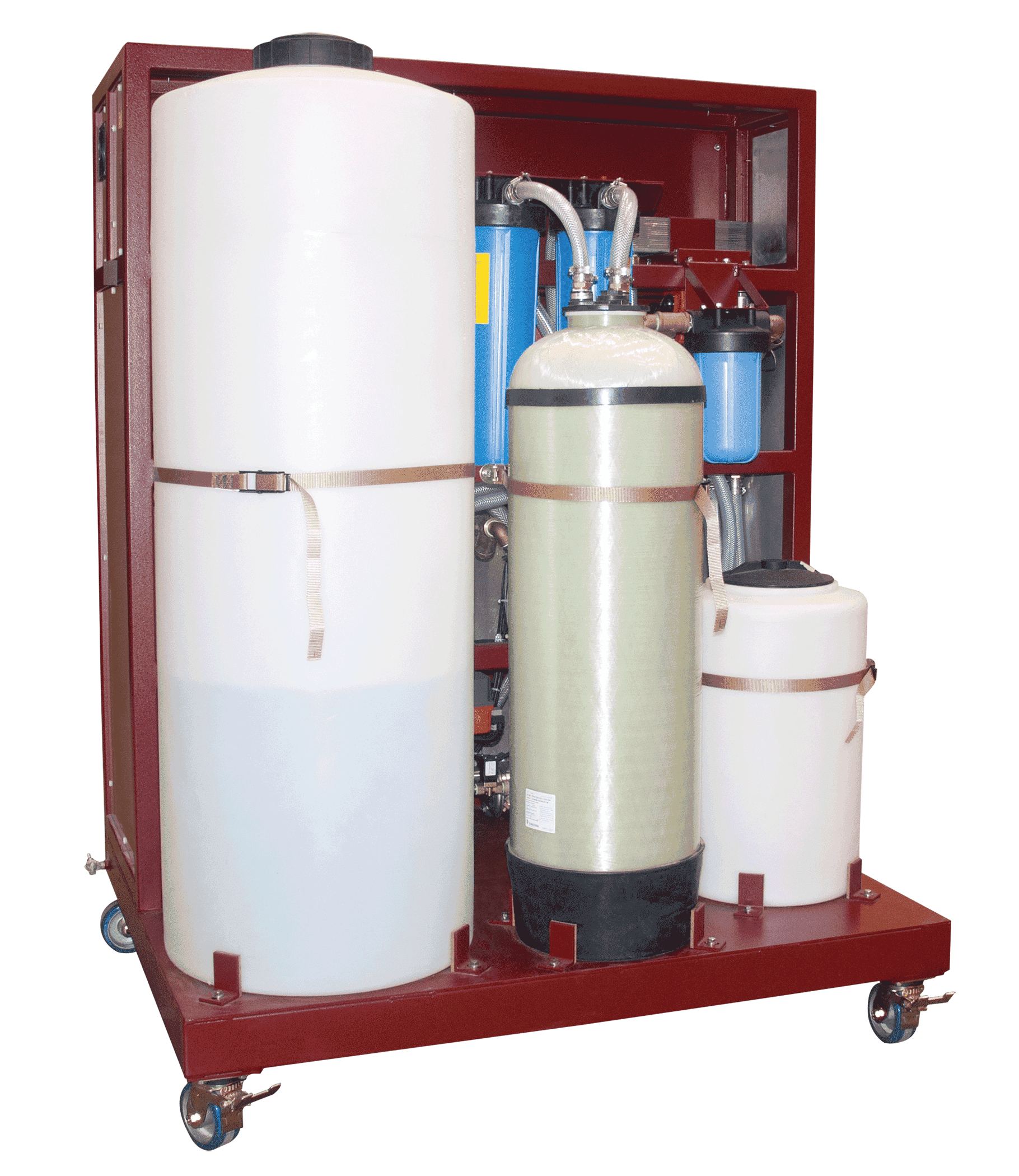

Les principaux composants de l’unité d’épuration sont un réservoir de stockage de l’eau, un réservoir de désionisation, un réservoir d’eau salée (utilisé pour augmenter la conductivité de l’eau), une pompe, un échangeur de chaleur eau-eau, des connexions pour l’eau de refroidissement externe, des connexions pour deux terminaisons de câble et une unité de contrôle. Des commandes PLC pour contrôler les différentes vannes, surveiller le débit, la pression et la température de chaque circuit de terminaison, surveiller et ajuster la conductivité de l’eau et surveiller le débit dans les circuits de refroidissement interne et externe.
