TRF-100
自动 100 Vac 三相变压器变比测试
TRF-100 是 Vanguard 的第三代、基于微处理器、自动三相变压器变比测试仪。这款轻便的便携式装置专为在公用变电站测试变压器而设计。
TRF-100 使用 IEEE C57.12.90 测量方法确定变压器变比。变压器变比（范围从 0.8 到 50,000）是通过精确测量空载变压器绕组两端的电压来确定的。为确保精度，TRF-100 的测量电路在每次测量前进行自校准。它既不需要调整，也不需要温度补偿。TRF-100 的变比测量精度为 0.1% 或更高。
所有 VANGUARD 变压器测试仪
特征
- 变比范围：0.8 – 50,000:1
- 能够检测 ANSI、IEC 和澳大利亚标准定义的 130 种不同三相变压器类型
- 3 个试验电压：4Vac、40Vac 和 100Vac
- 相位角和励磁电流测量
- USB PC 接口
- 4.5 英寸宽热敏打印机（可选）
线缆
[8000-0005] USB Cable [ 6' (1.83m) ]

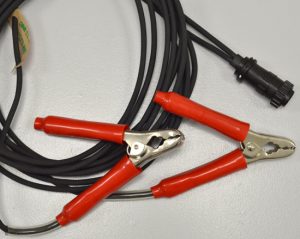

线缆零件号：8000-0005[8000-0009] H Single Phase Cable [ 15' (4.57m) ]
线缆零件号：8000-0009[8000-0010] H Extension Cable [ 25' (7.62m) ]

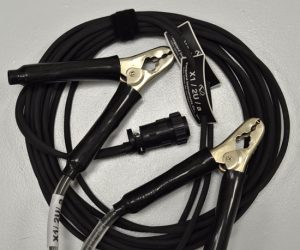

线缆零件号：8000-0010[8000-0011] X Single Phase Cable [ 15' (4.57m) ]
线缆零件号：8000-0011[8000-0012] X Extension Cable [ 25' (7.62m) ]

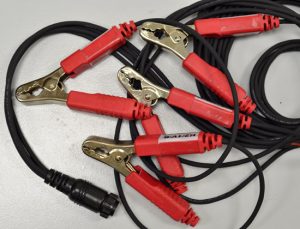

线缆零件号：8000-0012[8000-0013] H 3-Phase Cable [ 15' (4.57m) ]
线缆零件号：8000-0013[8000-0014] X 3-Phase Cable [ 15' (4.57m) ]
线缆零件号：8000-0014
技术参数
| 类型 | 便携式、轻量型、全自动三相变压器变比仪 |
| 物理规格 | 尺寸： 宽 17 英寸 x 高 7 英寸 x 深 13英寸（43.2 厘米 x 17.8 厘米 x 33.0 厘米） 重量： 14 磅（6.4 千克） |
| 输入电源 | 100 – 120 Vac 或 200 – 240 Vac（可选），50/60 Hz，3 安培 |
| 测量方法 | ANSI/IEEE C57.12.90 |
| 变比测量范围 | 0.8 – 50,000: 1 |
| 典型变比精度 | 4 Vac：0.8 – 1,000 (±0.08%)，1,001 – 4,000 (±0.1%)，4,001 – 15,000 (±0.25%)
40 Vac：0.8 – 1,000 (±0.05%)，1,001 – 4,000 (±0.1%)，4,001 – 15,000 (±0.25%)，15,001 – 20,000 (±0.4%)，20,001 – 50,000 (±0.5%) 100 Vac：0.8 – 1,000 (±0.05%)，1,001 – 4,000 (±0.1%)，4,001 – 15,000 (±0.25%)，15,001 – 20,000 (±0.4%)，20,001 – 50,000 (±0.5%) |
| 测试电压 | 4 Vac @ 1.0A，40 Vac @ 0.6A，100 Vac @ 0.1A |
| 电流读数范围 | 0 – 2 安培；精度：±1mA，读数的 ±2%（±1 位） |
| 相位角测量 | 0 – 360 度；精度：±0.2 度（±1 位） |
| 显示屏 | 背光 LCD 屏幕（20 字符 x 4 行） |
| 在强光和弱光环境下均可清晰查看 | |
| 打印机 | 可选内置 4.5 英寸宽热敏打印机 |
| 计算机接口 | USB PC 接口 |
| 内部测试记录存储 | 存储 1,000 条完整的变压器测试记录，每条记录包含铭牌电压、变比、励磁电流和绕组相位角 |
| 内部测试计划存储 | 存储多达 128 个变压器测试计划 |
| PC 软件 | 随购附带基于 Windows® 的变压器变比分析软件 |
| 安全性 | 设计符合 IEC 61010 (1995)、UL 61010A-1 和 CSA-C22.2 标准 |
| 温度 | 工作温度：-10˚ 至 50˚ C（15˚ 至 +122˚ F） 存储温度：-30˚ C 至 70˚ C（-22˚ 至 +158˚ F） |
| 湿度 | 40°C (104°F) 时 90% RH，无冷凝 |
| 海拔 | 在 2,000 米（6,562 英尺）以下符合完整安全规范 |
| 线缆 | 15 英尺（4.6米）单相线缆套件、15 英尺（4.6米）三相线缆套件、25 英尺（7.6米）延长线缆套件、USB 线缆、电源线和接地线、线缆包 |
| 选项 | 运输箱、变压器有载分接开关遥控装置、30英尺（9.14米）单相和三相 H 与 X 引线 |
| 保修 | 一年零件和人工保修 |
| 规格在标称电压和 +25˚C (+77˚F) 环境温度下有效 最后更新于 2016 年 4 月 14 日 |
|
