TRM-403
带有载分接开关测试、自动放电和消磁功能的自动 40 Adc 三相绕组电阻测试装置
TRM-403 是一款三相变压器绕组电阻测试仪，允许用户在无需切换线缆的情况下将所有测试线缆连接到变压器套管。然后，该装置将测量变压器各相的电阻值，而无需为每个相位断开并重新连接线缆。TRM-403 通过利用 60Vdc 电源，可以提供非常大的变压器的快速稳定读数。它能够输出 1A 至 40A 的可选测试电流。由于 TRM-403 可精确测量 1 微欧至 500 欧姆的电阻，因此可用作微欧计来测量超高压 (EHV) 断路器触头电阻，或用于任何低电阻测量应用。
所有 VANGUARD 变压器测试仪
特征
- 对变压器执行三相测试，无需切换电缆
- 可提供单独的 Delta 绕组电阻值
- 可以提供单独的 Y（无中性点）绕组电阻值
- 测试后对变压器进行消磁
- 可选测试电流 1A 至 40A
- 通过 RS-232C、USB 或蓝牙接口进行计算机控制
- 内置 2.5 英寸宽热敏打印机
线缆
[8000-0005] USB Cable [ 6' (1.83m) ]
线缆零件号：8000-0005[8000-0006] RS-232C Cable [ 6' (1.83m) ]

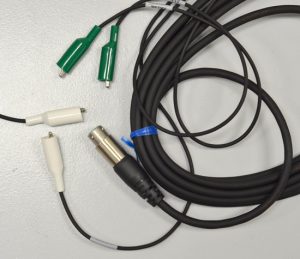

线缆零件号：8000-0006[8000-0015] LTC Control Cable [ 15' (4.57m) ]
线缆零件号：8000-0015[8000-0016] Power + Ground Combination Cable
线缆零件号：8000-0016
技术参数
| 类型 | 便携式变压器绕组电阻测试仪 |
| 物理规格 | 宽 21 英寸 x 高 17 英寸 x 深 9 英寸（53 厘米 x 43 厘米 x 24 厘米）；重量：35 磅（15.8 公斤） |
| 工作电压 | 100 – 240 Vac，50/60 Hz |
| 电阻读数范围 | 1 微欧至 500 欧姆 |
| 精度 | 1 – 19,999 微欧：读数 ±0.5%，±1 计数 20 – 999 毫欧：±1% 读数，±1 字 1 – 500 欧姆：±1.5% 读数，±1 字 |
| 试验电流 | 1-40A，1A 步进 |
| 试验电压 | 充电 60 Vdc，测量期间最大 18V DC |
| 输入通道 | 4 个电阻测量输入通道 |
| 显示屏 | 背光 LCD (128 × 64 像素)，在阳光直射和低光照条件下均可清晰查看 |
| 打印机 | 内置 2.5 英寸宽热敏打印机 |
| 内部数据存储 | 256 条静态测试记录（每条最多含 111 个读数）和 120 条动态测试记录 |
| 外部数据存储 | 外部 U 盘上最多 999 条测试记录。 |
| 计算机接口 | RS-232C、USB、蓝牙 |
| 安全性 | 设计符合 UL 61010A-1 和 Can/CSA C22.2 No 1010.1092 标准 |
| 环境 | 工作温度：-10ºC 至 50ºC（15ºF 至 +122ºF） 储存：(-30oC 至 70oC (-22oF 至 +158oF)) |
| 湿度（最大） | 40˚ C (104˚ F) 时 90% RH，无冷凝 |
| 海拔（最高） | 符合全部安全规范，海拔最高至 2000 米（6,562 英尺） |
| 线缆 | 四根 50 英尺测试线缆、一根有载分接开关控制线缆、一根接地线缆、一根电源线、一根 USB 线缆 |
| 选项 | 运输箱 |
| 保修 | 一年零件和人工保修 |
| 规格在标称电压和 +25˚C (+77˚F) 环境温度下有效 | |
部件号
- 9006-UC
