TRM-403
instrument de mesure de résistance des enroulements triphasés 40 A avec démagnétisation
Le TRM-403 est un instrument de mesure de résistance d’enroulement de transformateur triphasé qui permet à l’utilisateur de connecter tous les câbles de test aux traversées de transformateur. L’instrument mesure ensuite la valeur de la résistance du transformateur pour chacune des phases, sans qu’il soit nécessaire de débrancher et de rebrancher les câbles à chaque fois. Le TRM-403 peut fournir une mesure rapide et stable pour des transformateurs de très grande puissance avec une tension de 60 VCC. Il est capable de produire un courant d’essai réglable de 1 A à 40 A. Le TRM-403 peut mesurer une résistance avec une précision de 1 microohm à 500 ohms, il peut donc être utilisé comme microhmmètre pour mesurer la résistance du contact du disjoncteur du circuit EHT ou pour toute mesure de faible résistance.
ALL VANGUARD TRANSFORMER TESTERS
FONCTIONS ET AVANTAGES
- Effectuer un test triphasé sur un transformateur sans avoir à changer de câble
- Peut fournir des valeurs individuelles de résistance d’enroulements en triangle
- Peut fournir des valeurs individuelles de résistance d’enroulements en étoile (sans neutre)
- Démagnétisation du transformateur après le test
- Sélection du courant d’essai de 1 A à 40 A
- Contrôle de l’ordinateur par interface RS-232C, USB ou Bluetooth
- Imprimante thermique intégrée, 6,35 cm de large
CÂBLES

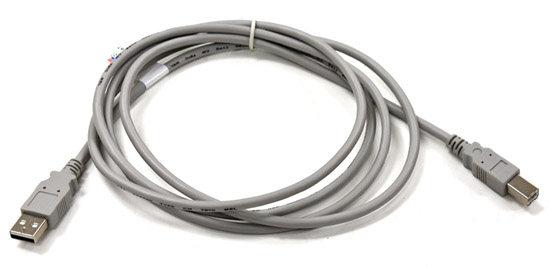

[8000-0005] USB Cable [ 6' (1.83m) ]

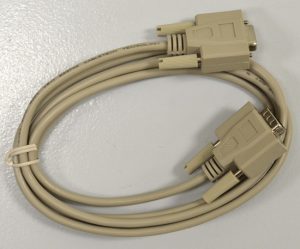

Référence du câble : 8000-0005[8000-0006] RS-232C Cable [ 6' (1.83m) ]

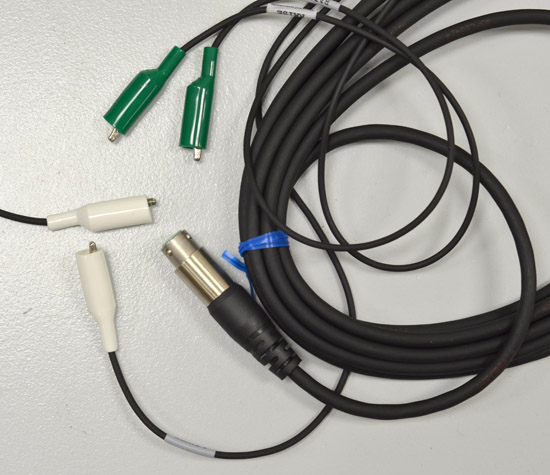

Référence du câble : 8000-0006[8000-0015] LTC Control Cable [ 15' (4.57m) ]

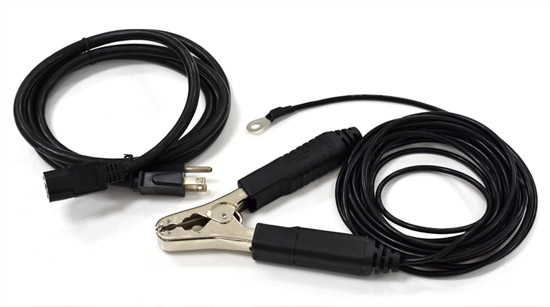

Référence du câble : 8000-0015[8000-0016] Power + Ground Combination Cable
Référence du câble : 8000-0016
CARACTÉRISTIQUES TECHNIQUES
| TYPE | Instrument portatif de mesure de résistance d’enroulements de transformateur |
| CARACTÉRISTIQUES PHYSIQUES | l x H x P – 53 x 43 x 24 cm(21 x 17 x 9 po) ; poids : 15,8 kg (35 lb) |
| TENSION D’EXPLOITATION | 100 à 240 V CA, 50/60 Hz |
| PLAGE DE MESURE DE RÉSISTANCE | 1 microohm à 500 ohms |
| PRÉCISION | 1 – 19 999 microohms : ± 0,5 % de la mesure, ± 1 20 – 999 milli-ohms : ± 1 % de la mesure, ± 1 1 – 500 ohms : ± 1,5 % de mesure, ± 1 |
| COURANT DE TEST | 1-40 A par incréments de 1 A |
| TENSION D’ESSAI | Chargement 60 VCC, 18 VCC max. pendant la mesure |
| CANAUX D’ENTRÉE | 4 canaux d’entrée pour la mesure de résistance |
| AFFICHAGE | LCD rétroéclairé (128 x 64 pixels), visible à la lumière directe du soleil, et par faible luminosité |
| IMPRIMANTE | Imprimante thermique intégrée, 6,35 cm de large |
| CAPACITÉS DE STOCKAGE INTERNE | 256 enregistrements d’essai statiques (chacun peut contenir jusqu’à 111 mesures) et 120 enregistrements d’essai dynamiques |
| CAPACITÉS DE STOCKAGE EXTERNE | Jusqu’à 999 enregistrements d’essai sur une clé USB flash externe. |
| INTERFACES D’ORDINATEUR | RS-232C, USB, Bluetooth |
| SÉCURITÉ | Conçu pour répondre aux normes UL 61010A-1 et Can/CSA C22.2 n° 1010.1092 |
| PROTECTION | Utilisation : -10 à 50 ºC (15 à + 122 ºF) Stockage : -30 à 70 ºC (-22 à + 158 ºF) |
| HUMIDITÉ (MAX.) | 90 % HR à 40 °C (104 °F) sans condensation |
| ALTITUDE (MAX.) | 2000 m (6562 pi) conformément à toutes les normes de sécurité |
| CÂBLES | Quatre câbles de test de 15 m, un câble de commande LTC, un câble de terre, un câble d’alimentation et un câble USB |
| OPTIONS | Mallette de transport |
| GARANTIE | Un an, pièces et main d’œuvre |
| Les spécifications sont valables à la tension nominale et à une température ambiante de +25 °C (+77 °F). | |
RÉFÉRENCES
- 9006-UC
