TRF-250
Ratiomètre triphasé automatique

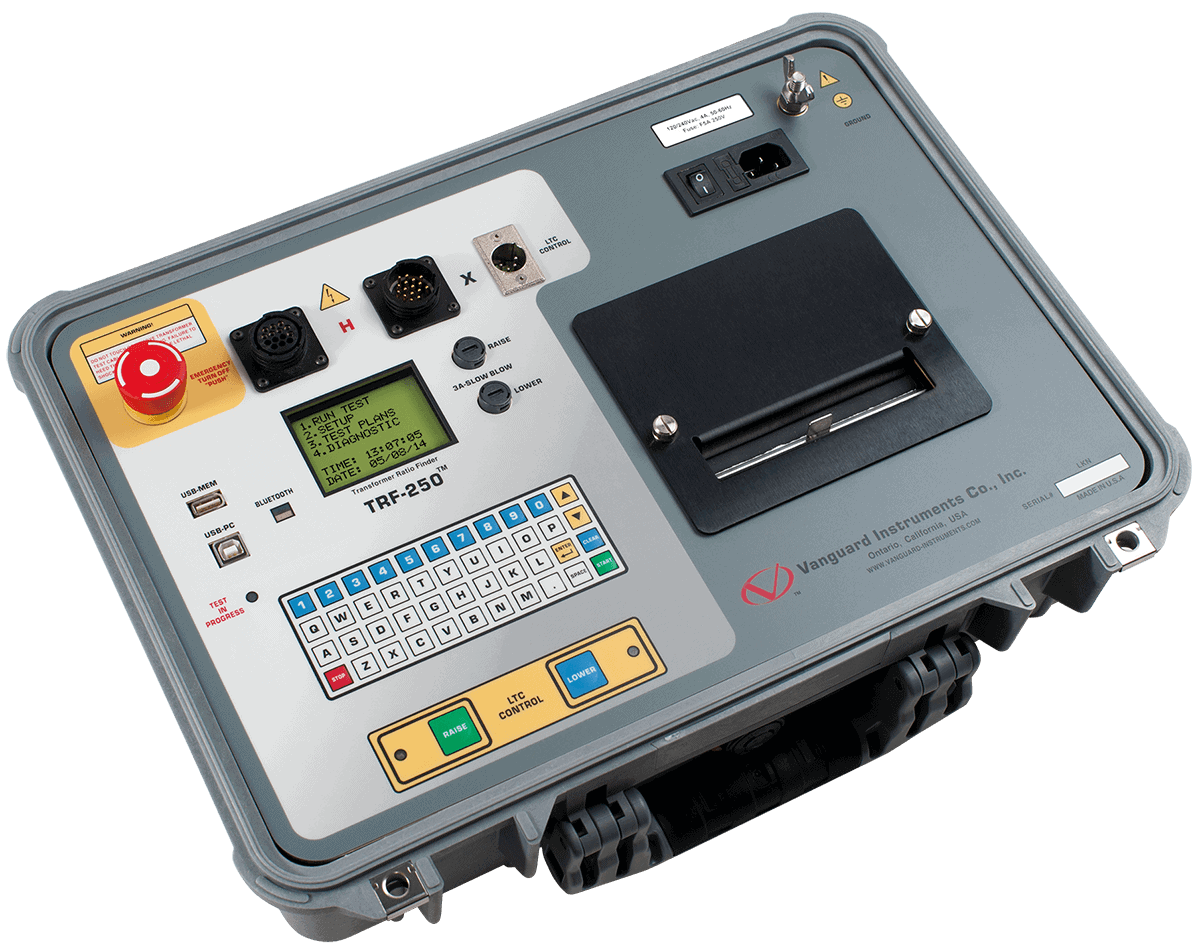

Le TRF-250 est le ratiomètre de transformateur de quatrième génération de Vanguard. Cette nouvelle version présente une tension d’essai plus élevée de 250 VCA, une interface PC Bluetooth sans fil et un clavier à membrane de style « QWERTY » à 44 touches. Ces caractéristiques améliorent considérablement la précision des mesures de rapport de transformation, la facilité d’utilisation et la fiabilité.
Le TRF-250 détermine le rapport de transformation du transformateur testé en utilisant la méthode de mesure IEEE C57.12.90. La gamme de mesure des rapports de transformation est comprise entre 0,8 et 50 000:1. Le rapport de rotation du transformateur, le courant d’excitation et la polarité d’enroulements sont affichés sur l’écran LCD intégré de 128 x 64 pixels. Le TRF-250 peut être utilisé comme appareil autonome ou être contrôlé par ordinateur.
ALL VANGUARD TRANSFORMER TESTERS
FONCTIONS ET AVANTAGES
- Gamme de rapports : 0,8 à 50 000 : 1
- Capable de mesures sur 130 types de transformateurs triphasés différents définis par les normes ANSI, CEI et Australiennes
- 4 tensions de test : 4 VCA, 40 VCA, 100 VCA et 250 VCA
- Mesure de l’angle de déphasage et du courant d’excitation
- Interfaces Bluetooth et USB pour PC
- Imprimante thermique de 11,5 cm de large (en option)
CÂBLES

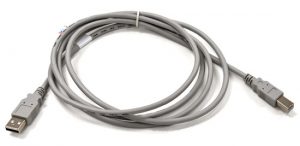

[8000-0005] USB Cable [ 6' (1.83m) ]

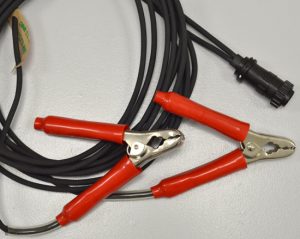

Référence du câble : 8000-0005[8000-0009] H Single Phase Cable [ 15' (4.57m) ]

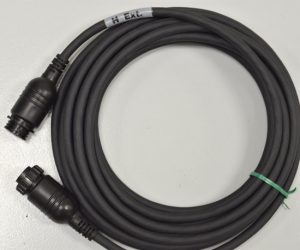

Référence du câble : 8000-0009[8000-0010] H Extension Cable [ 25' (7.62m) ]

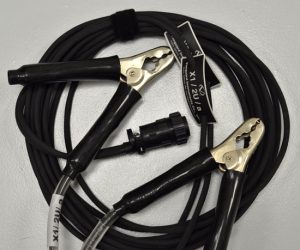

Référence du câble : 8000-0010[8000-0011] X Single Phase Cable [ 15' (4.57m) ]

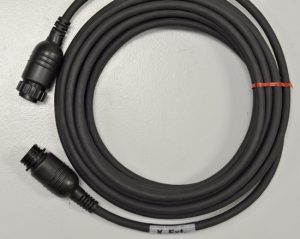

Référence du câble : 8000-0011[8000-0012] X Extension Cable [ 25' (7.62m) ]

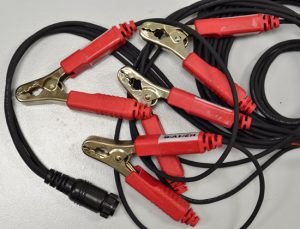

Référence du câble : 8000-0012[8000-0013] H 3-Phase Cable [ 15' (4.57m) ]

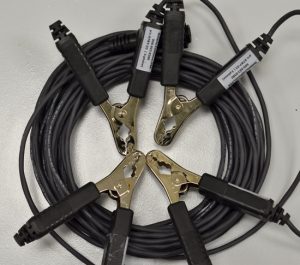

Référence du câble : 8000-0013[8000-0014] X 3-Phase Cable [ 15' (4.57m) ]
Référence du câble : 8000-0014[8000-0015] LTC Control Cable [ 15' (4.57m) ]

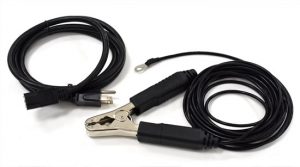

Référence du câble : 8000-0015[8000-0016] Power + Ground Combination Cable
Référence du câble : 8000-0016 CARACTÉRISTIQUES TECHNIQUES
| TYPE | Ratiomètre triphasé automatique sur batterie, portable et léger |
| CARACTÉRISTIQUES PHYSIQUES | l 45,7 x H 12,7 x P 30,5 cm (18 x 5 12 po) ; poids : 9,1 kg (20 lb) |
| TENSION D’EXPLOITATION | 100 à 240 V CA, 50/60 Hz |
| MÉTHODE DE MESURE | ANSI/IEEE C57.12.90 |
| GAMME DE MESURE DES RAPPORTS DE TRANSFORMATION | 0,8 à 50 000 : 1 |
| PRÉCISION DU RAPPORT DE TRANSFORMATION | 0,8 – 1999 : ± 0,1 %, 2000 – 3999 : ± 0,25 %, 4000 – 14999 : ± 1 %, 15000 – 50000 : ± 2 % à 4 VCA 0,8 – 1999 : ± 0,1 %, 2000 – 3999 : ± 0,20 %, 4000 – 14 999 : ± 1 %, 15 000 – 50 000 : ± 1,5 % à 40 VCA 0,8 – 1999 : ± 0,1 %, 2000 – 3999 : ± 0,20 %. 4000 – 14 999 : ± 1 %, 15 000 – 50 000 : ± 1,5 % à 100 VCA. 0,8 – 1999 : ± 0,1 %, 2000 – 3999 : ± 0,15 %. 4000 – 14 999 : ± 0,8 %, 15 000 – 50 000 : ± 1,2 % à 250 VCA. |
| TENSIONS D’ESSAI | 4 VCA à 1 mA, 40 VCA à 200 mA, 100 VCA à 100 mA, 250 VCA à 50 mA |
| PLAGE DE MESURE DE COURANT D’EXCITATION | 0 – 2 ampères, précision : ± 0,1 mA, ± 2 % de la mesure (± 1 mA) |
| MESURE D’ANGLE DE DÉPHASAGE | 0 à 360 degrés ; précision : ± 0,2 degré (± 1 chiffre) |
| AFFICHAGE | Écran LCD rétroéclairé (128 x 64 pixels) ; visible en plein soleil et à faible luminosité |
| IMPRIMANTE | Imprimante thermique intégrée de 11,5 cm de large en option |
| INTERFACES D’ORDINATEUR | Bluetooth, port USB |
| CAPACITÉS DE STOCKAGE EXTERNE | Un port de clé USB flash ; jusqu’à 999 enregistrements d’essai de transformateur peuvent être stockés sur une clé USB (non incluse) |
| CAPACITÉS DE STOCKAGE INTERNE DES ENREGISTREMENTS D’ESSAI | Peut stocker 112 enregistrements d’essai de transformateur en interne. Chaque enregistrement contient un en-tête d’essai et jusqu’à 99 mesures. |
| CAPACITÉS DE STOCKAGE INTERNE DES PLANS DE TEST | Peut stocker 128 plans de test de transformateur en interne. Les plans de test peuvent être transférés vers l’appareil à partir du PC via Bluetooth/port USB ou par une clé USB |
| LOGICIEL | L’application Windows® d’analyse des rapports de transformation de transformateurs est incluse |
| CONTACT DE CHANGEUR DE PRISE EN CHARGE | 240 VCA, 2 A |
| SÉCURITÉ | Conçu pour répondre aux normes UL 61010A-1 et CAN/CSA C22.2 N° 1010.1-92 |
| PROTECTION | Utilisation : -10 à 50 ˚C (15 à +122 ˚F) ; stockage : -30 à 70 °C (-22 à +158 °F) |
| CÂBLES | Un jeu monophasé de 4,57 m (15 pi), un jeu triphasé de 4,57 m (15 pi), un jeu de rallonges de 7,62 m (25 pi), un câble de terre de sécurité, un câble USB |
| OPTIONS | Mallette de transport |
| GARANTIE | Un an, pièces et main d’œuvre |
| Les spécifications sont valables à la tension nominale et à une température ambiante de +25 °C (+77 °F). | |
RÉFÉRENCES
- 9105-UC [TRF-250]
- 9105-PR [TRF-250 built-in thermal printer option]
- 9105-SC [TRF-250 shipping case]
