TRM-40
Ensemble de tests automatiques des résistances d’enroulements de 40 A CC, incluant le test LTC, la décharge automatique et la démagnétisation

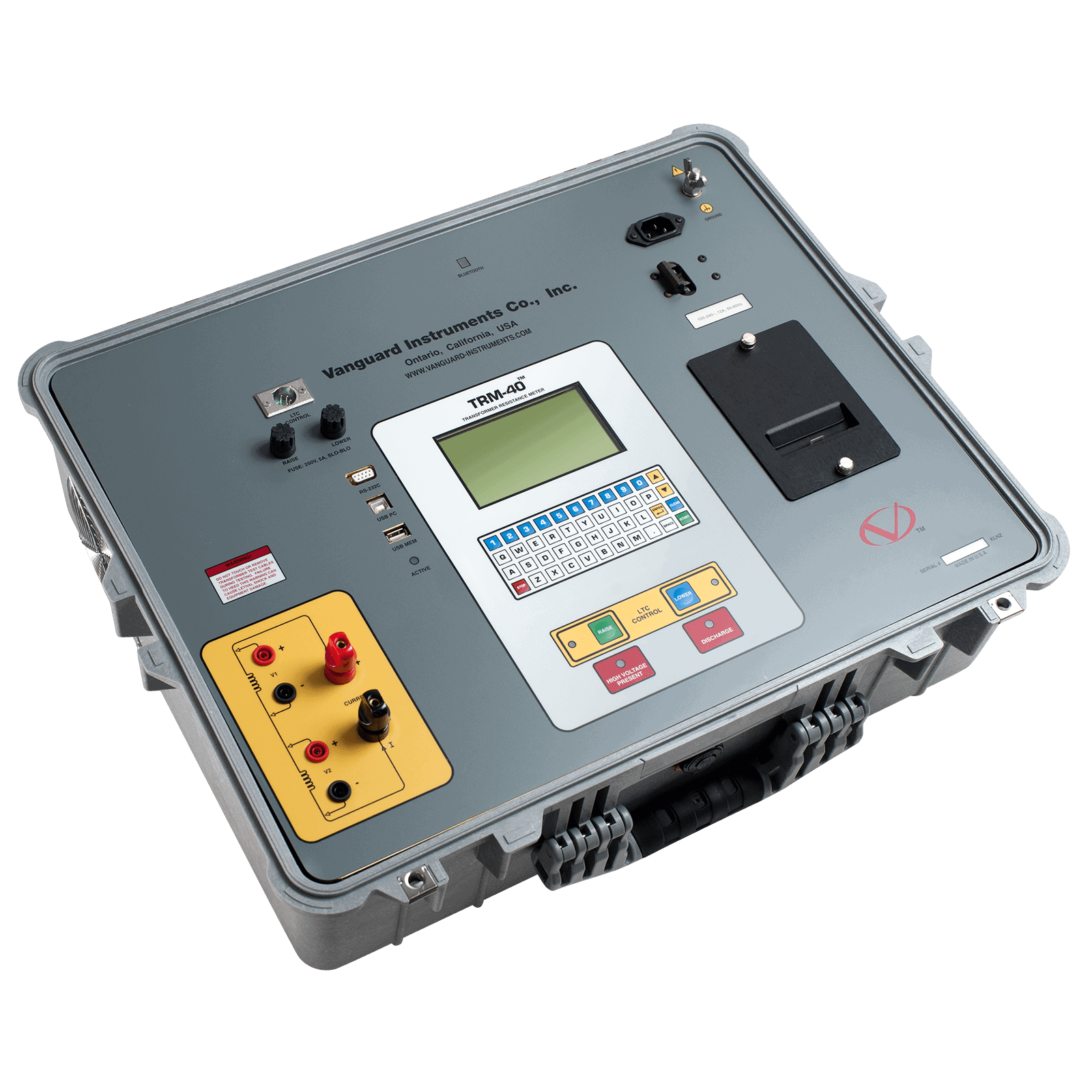

Le TRM-40 est un appareil de troisième génération de Vanguard Instruments, conçu pour la mesure de la résistance des enroulements de transformateur. Le TRM-40 est spécialement conçu pour mesurer les résistances CC des enroulements de transformateurs, des machines tournantes ou de tout autre dispositif inductif.
TOUS LES TESTEURS DE TRANSFORMATEURS VANGUARD
CARACTÉRISTIQUES
- Circuit de décharge automatique pour garantir la sécurité de l’opérateur
- Démagnétise le transformateur après le test
- Sélection du courant d’essai de 1 A à 40 A
- Interfaces informatiques RS-232C, USB et Bluetooth
- Imprimante thermique intégrée
CÂBLES
| Câble | Numéro de référence |
|---|---|
| [8000-0005] USB Cable [ 6′ (1.83m) ] | 8000-0005 |
| [8000-0006] RS-232C Cable [ 6′ (1.83m) ] | 8000-0006 |
| [8000-0015] LTC Control Cable [ 15′ (4.57m) ] | 8000-0015 |
| [8000-0016] Câble combiné phase et terre | 8000-0016 |
| [8000-0071] Current and Sense Cable (Positive) [ 50′ (15.24m) ] | 8000-0071 |
| [8000-0083] V2 Sense Cable [ 50′ (15.24m) ] | 8000-0083 |
| [8000-0087] V1 Sense Cable [ 50′ (15.24m) ] | 8000-0087 |
| [8000-0148] Current and Sense Cable (Negative) [ 50′ (15.24m) ] | 8000-0148 |
SPÉCIFICATIONS TECHNIQUES
| TYPE | Instrument portatif de mesure de résistance d’enroulements de transformateur |
| CARACTÉRISTIQUES PHYSIQUES | l x H x P – 53 x 43 x 24 cm(21 x 17 x 9 po) ; poids : 15,4 kg (33 lb) |
| TENSION D’EXPLOITATION | 100 à 240 V CA, 50/60 Hz |
| PLAGE DE MESURE DE RÉSISTANCE | 1 microohm à 500 ohms |
| PRÉCISION | 1 – 19 999 microohms : ± 0,5 % de la mesure, ± 1 20 – 999 milliohms : ± 1 % de la mesure, ± 1 1 – 500 ohms : ± 1,5 % de mesure, ± 1 |
| COURANT DE TEST | 1 à 40 A par incréments de 1 A |
| TENSION DE TEST | Chargement 60 VCC, 18 VCC max. pendant la mesure |
| CANAUX DE RÉSISTANCE | Deux canaux de mesure de la résistance statique |
| AFFICHAGE | LCD rétroéclairé (64 x 128 pixels), lisible à la lumière directe du soleil et par faible luminosité |
| IMPRIMANTE | Imprimante thermique intégrée, 6,35 cm/2,5 po de large |
| CAPACITÉS DE STOCKAGE INTERNE | 256 enregistrements d’essai statiques (chacun peut contenir jusqu’à 111 mesures) et 120 enregistrements d’essai dynamiques |
| CAPACITÉS DE STOCKAGE EXTERNE | Jusqu’à 999 enregistrements d’essai sur une clé USB flash externe. |
| INTERFACES D’ORDINATEUR | RS-232C, USB, Bluetooth |
| SÉCURITÉ | Conçu pour répondre aux normes UL 61010A-1 et Can/CSA C22.2 n° 1010.1092 |
| PROTECTION | Utilisation : -10 à 50 °C (15 à + 122 °F) Stockage : -30 à 70 °C (-22 à + 158 °F) |
| HUMIDITÉ (MAX.) | 90 % HR à 40 °C (104 °F) sans condensation |
| ALTITUDE (MAX.) | 2000 m (6562 pi) conformément à toutes les normes de sécurité |
| CÂBLES | Un jeu de câbles de courant de 15 m/50 pi, deux jeux de câbles de détection de résistance de 15 m/50 pi, un câble de commande LTC, un câble de terre, un câble d’alimentation, un câble RS-232C, un câble USB |
| OPTIONS | Mallette de transport |
| GARANTIE | Un an, pièces et main-d’œuvre |
| Les spécifications sont valables à la tension nominale et à une température ambiante de +25 °C (+77 °F). | |
Références pièces
- 9061-UC
RESSOURCES
- Fiche technique TRM-20/40 (anglais)
- Manuel d’utilisation TRM-20/40 (anglais)
- TRM-20/40 Manual de Operacion (Español)
- Fiche technique TRM-20/40 (chinois)
- Notes d’application des tests de diagnostic des transformateurs
- Manuel du logiciel LTCA (anglais)
- Instructions de connexion Bluetooth
- Catalogue récapitulatif Vanguard-Doble 2018 (anglais)
- Catalogue récapitulatif Vanguard-Doble 2018 (chinois)
