Décharge partielle : Détection, repérage et surveillance continue des transformateurs
Les mesures des décharges partielles (DP) permettent d’évaluer l’intégrité d’un système d’isolation à l’aide de méthodes de mesure et d’analyse non intrusives. Alors que les tests de décharges partielles sont largement utilisés, acceptés et normalisés pour les tests de réception en usine, leur utilité dans les tests sur site et les applications en service s’accroît, car ils permettent de surveiller en continu l’intégrité du système d’isolation d’un transformateur tout au long de son service.
Diverses méthodes de mesure sont utilisées, seules ou en combinaison, pour identifier les problèmes potentiels au sein du système d’isolation d’un transformateur.
Ces méthodes sont notamment les suivantes :

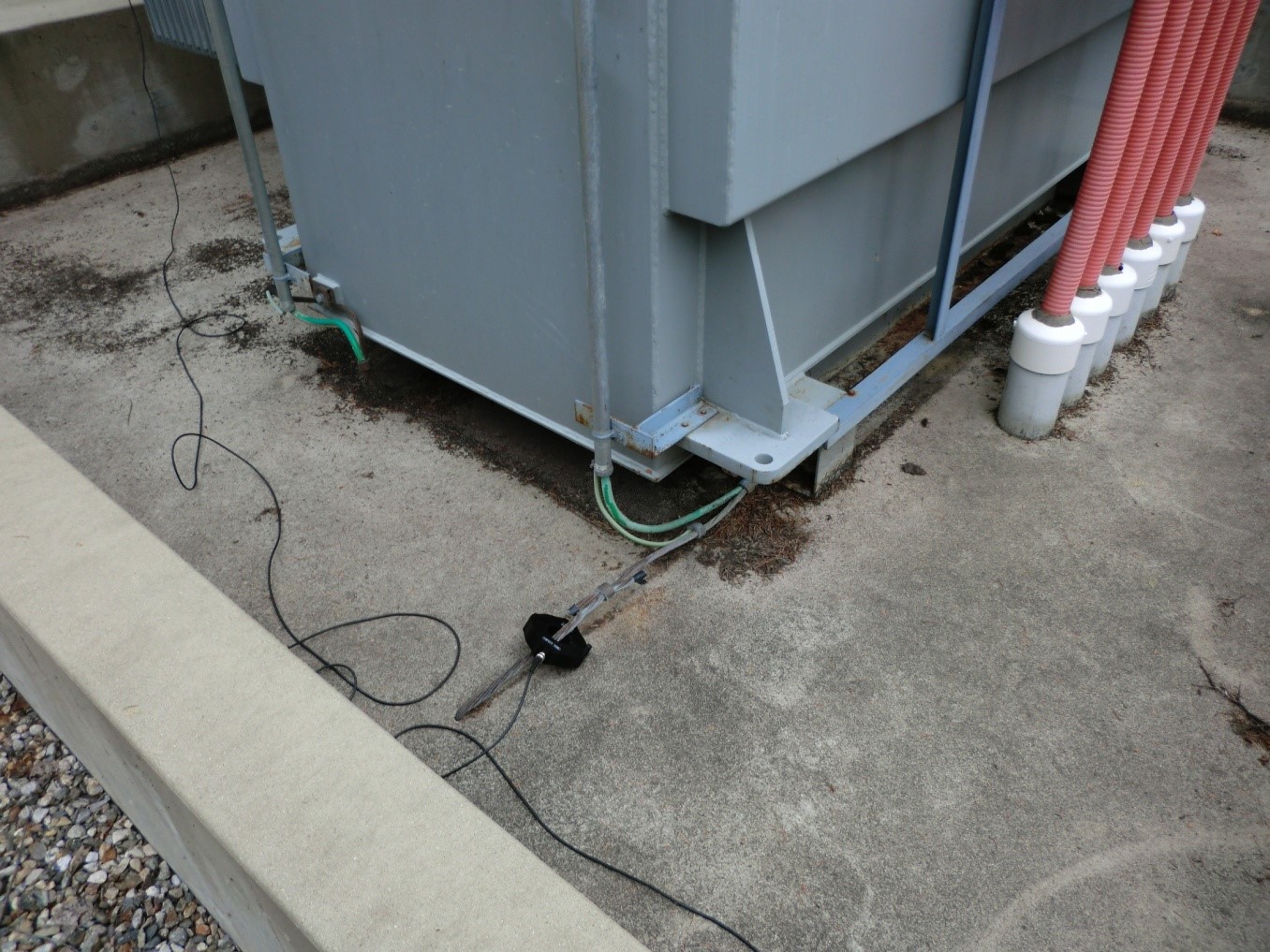

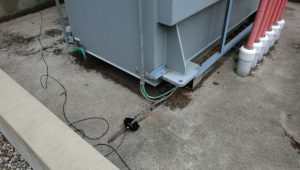

- Transformateurs de courant haute fréquence connectés aux bornes de masse du transformateur
- Capteurs de DP de prise de traversée et de moniteur de traversée mesurant les DP par le biais des capacitances des prises de traversée

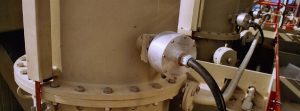

- Antennes UHF de robinet de vidange insérées dans la cuve du transformateur en service par le biais du robinet de vidange

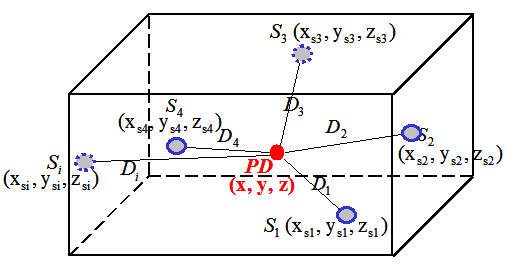

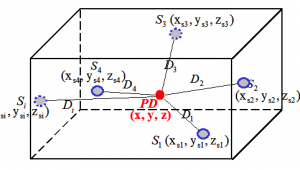

- Détection acoustique des DP pour déterminer l’emplacement des sources au sein du transformateur
Les systèmes de mesure qui collectent les données de mesure à l’aide des méthodes de détection mentionnées ci-dessus dépendent grandement de l’application, des exigences et du transformateur à tester. Il s’agit de simples outils de contrôle jusqu’à des analyseurs sophistiqués de décharges partielles et de systèmes de surveillance permanente.
Toute évaluation des DP au sein du système d’isolation d’un transformateur dépend de la variété de méthodes de mesure concourant à l’analyse. Les méthodes de mesure des DP permettent d’identifier différents types de défauts, les phases associées, la tendance et l’historique ainsi que la position géométrique.
