Diagnostics EMI : Turbogénératrices à vapeur

Les interférences électromagnétiques (EMI) sont produites par des défauts mécaniques et électriques présents dans les turbogénératrices à vapeur. La mesure précise des EMI permet d’obtenir un diagnostic d’état de l’intégralité du système, du générateur, de l’excitatrice, de la barre omnibus et du disjoncteur. Les données sont collectées en fonctionnement normal avec un transformateur-pince de courant de fréquences radioélectriques (RFCT) placé autour de la gaine de conducteurs du neutre du stator ou la terre du châssis. Il est inutile d’installer un coupleur permanent pour collecter les données EMI. Pour un technicien de test expérimenté, la collecte de données et les analyses préliminaires prennent environ une heure. Dans cet exemple, les données EMI ont été collectées alors que cette turbogénératrice à vapeur refroidit à l’hydrogène. Des décharges partielles (DP) ont été détectées. Un générateur refroidi à l’hydrogène de 13,8 kV doit être exempt de DP. Un problème est en train de se développer.

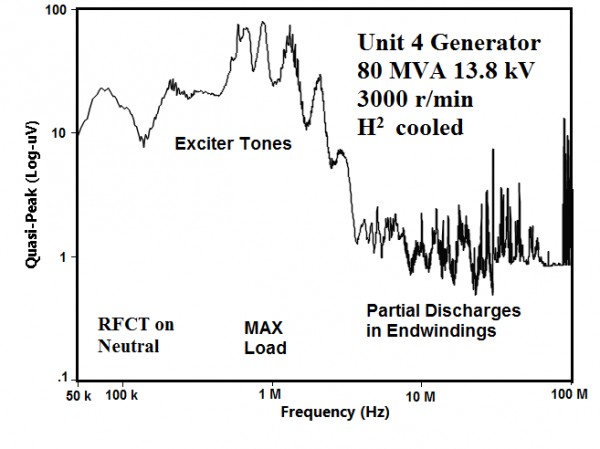

L’empreinte électromagnétique est la suivante :

Turbogénératrice à vapeur 4 charge max. OH 2011

Une inspection plus approfondie a permis de détecter les mouvements d’un bobinage d’extrémité :

mouvement-bobinage-extrémité-vapeur-2



L’empreinte EMI détectée représente une activité instable de décharges partielles. La plage de fréquences de 2 à 30 MHz représente un bobinage d’extrémité qui bouge. Cette hypothèse a pu être vérifiée par une inspection. Le stator a été réparé avant que ce défaut n’entraîne des problèmes graves. La maintenance opportune a permis d’éviter la défaillance d’un bobinage. Voici les avantages des tests EMI sur des turbogénératrices à vapeur :

  1. Le test est réalisé sans interruption d’exploitation
  2. Les problèmes sont détectés très tôt pour ainsi programmer la maintenance lorsque c’est nécessaire
  3. L’intégralité du système de générateur est évaluée en un seul test
  4. Les risques de pannes système sont minimisés et la production maximisée
