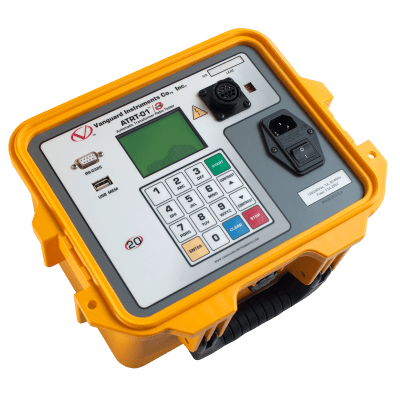

ATRT-01 S3
Medidor automático de relación de vueltas de transformadores monofásicos de 40 Vca
TODOS LOS MEDIDORES DE TRANSFORMADORES DE VANGUARD
CARACTERÍSTICAS
- Autónomo o controlado por computadora
- Económico
- Muestra la relación de vueltas de 0.8 a 15000
- Calcula el error porcentual de la relación de vueltas
- Muestra la polaridad del bobinado y el ángulo de fase
- Muestra la corriente de excitación
CABLES
| Cable | Número de Pieza |
|---|---|
| [8000-0006] RS-232C Cable [ 6′ (1.83m) ] | 8000-0006 |
| [8000-0200] H and X Cable Set with Male Connectors [15’ (4.57m)] | 8000-0200 |
| [8000-0112] Cable de alimentación | 8000-0112 |
ESPECIFICACIONES TÉCNICAS
| TIPO | Medidor de relación de vueltas del transformador |
| ESPECIFICACIONES FÍSICAS | Dimensiones: 12” x 10” x 8” (30.4 cm x 25.4 cm x 20.3 cm) Peso: 8 lbs. (3,6 kg) |
| POTENCIA DE ENTRADA | 120 o 240 VCA (seleccionable), 50/60 Hz |
| MÉTODO DE MEDICIÓN | ANSI / IEEE C57.12.90 |
| RANGO DE MEDICIÓN DE RELACIONES | 0.8 – 15000 (resolución de 5 dígitos) |
| PRECISIÓN DE RELACIÓN DE VUELTAS | 40 Vca: 0.8-1999 (0.1%), 2000-3999 (0.25%), 4000-15000 (1%) 4 Vca: 0.8-1999 (0.1%), 2000-3999 (0.25%), 4000-15000 (2%) |
| VOLTAJE DE PRUEBA | 4 V CA a 1.0 A, 40 V CA a 0.6 A |
| MEDICIÓN DE ÁNGULOS DE FASE | 0 – 360 grados, Precisión ± 0.2 grados (± 1 dígito) |
| LECTURA DE POLARIDAD | Indicación en fase o fuera de fase |
| RANGO DE LECTURA ACTUAL DE LA EXCITACIÓN | 0-2 Amperios, Precisión: 2% de lectura (±1 mA) |
| PANTALLA | Pantalla LCD retroiluminada (128 x 64 píxeles), visible a la luz directa del sol y con niveles de luz bajos |
| INTERFAZ DE LA COMPUTADORA | RS-232C |
| SOFTWARE DE LA PC | Software de análisis de transformadores para Windows XP/Vista/7 (incluido con la compra) |
| ALMACENAMIENTO INTERNO DE REGISTRO DE PRUEBA | 128 registros de 33 lecturas |
| ALMACENAMIENTO DE REGISTRO DE PRUEBA EXTERNA | Hasta 999 registros de prueba en una unidad flash USB externa. |
| SEGURIDAD | Diseñado para cumplir con las normas IEC 61010 (1995), UL 61010A-1 y CSA-C22.2 |
| AMBIENTALES | Funcionamiento: -10ºC a 50ºC (15ºF a + 122ºF) Almacenamiento: (-30ºC a 70ºC (-22ºF a + 158ºF) |
| HUMEDAD (MÁX.) | 90% RH a 40˚ C (104˚ F) sin condensación |
| ALTITUD (MÁX.) | 2000 m (6562 ft) hasta las especificaciones de seguridad completas |
| CABLES | Un cable de 15 pies (4.6 m) monofásico, un cable de alimentación, una bolsa de cables |
| OPCIONES | Estuche de transporte (puede contener la unidad y los cables) |
| GARANTÍA | Un año en piezas y mano de obra |
| Las especificaciones son válidas a voltaje nominal y temperatura ambiente de +25˚C (+77˚F). | |
N.º DE PIEZA
- 9023-UC [ATRT-01 S3]
