ATRT-03 S2
Medidor automático de relación de vueltas de transformadores trifásicos de 100 Vca con control de LTC

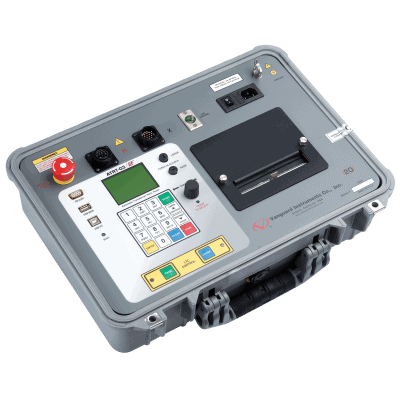

El ATRT-03 S2 de Vanguard Instruments es un medidor automático de relación de vueltas de transformadores trifásicos de tercera generación, basado en microprocesador. Esta unidad liviana, resistente y portátil está diseñada para realizar pruebas de transformadores en subestaciones eléctricas de empresas de servicios públicos.
El ATRT-03 S2 determina la relación de vueltas del transformador utilizando el método de medición IEEE C57.12.90. El ATRT-03 S2 suministra un voltaje de prueba de excitación a los bobinados primarios del transformador. Se detecta el voltaje inducido en el secundario y se calcula la relación de vueltas del transformador. El ATRT-03 S2 es capaz de medir relaciones de vueltas de 0.8 a 15.000. La relación de vueltas del transformador, la corriente de excitación y los ángulos de fase se muestran en una pantalla LCD de gran tamaño. La función de detección automática del tipo de transformador permite que el ATRT-03 S2 identifique y pruebe 130 tipos de transformadores definidos por las normas ANSI, CEI/IEC y australianas.
TODOS LOS MEDIDORES DE TRANSFORMADORES DE VANGUARD
CARACTERÍSTICAS
- Relación más alta: 0.8 – 15.000
- Capaz de detectar 130 tipos diferentes de transformadores trifásicos definidos por ANSI, IEC y normas australianas
- 3 Voltajes de prueba disponibles: 8 V CA, 40 V CA, 100 V CA
- Medición del ángulo de fase y la corriente de excitación
- Interfaz de computadora (puertos RS-232C y USB)
- Interfaz de unidad flash USB
- Cálculo de la relación de vueltas de la placa de datos
- Porcentaje de error calculado en función de la relación medida y la relación calculada
- Impresora térmica opcional de 4.5″
- Alimentación monofásica de 100-264 Vca 50/60 Hz
CABLES
[8000-0005] USB Cable [ 6' (1.83m) ]
Número de pieza del cable: 8000-0005[8000-0006] RS-232C Cable [ 6' (1.83m) ]
Número de pieza del cable: 8000-0006[8000-0009] H Single Phase Cable [ 15' (4.57m) ]
Número de pieza del cable: 8000-0009[8000-0010] H Extension Cable [ 25' (7.62m) ]
Número de pieza del cable: 8000-0010[8000-0011] X Single Phase Cable [ 15' (4.57m) ]
Número de pieza del cable: 8000-0011[8000-0012] X Extension Cable [ 25' (7.62m) ]
Número de pieza del cable: 8000-0012[8000-0013] H 3-Phase Cable [ 15' (4.57m) ]
Número de pieza del cable: 8000-0013[8000-0014] X 3-Phase Cable [ 15' (4.57m) ]
Número de pieza del cable: 8000-0014[8000-0015] LTC Control Cable [ 15' (4.57m) ]
Número de pieza del cable: 8000-0015[8000-0016] Power + Ground Combination Cable
Número de pieza del cable: 8000-0016
ESPECIFICACIONES TÉCNICAS
| TIPO | Medidor de relación de vueltas de transformador trifásico automático, liviano y portátil |
| ESPECIFICACIONES FÍSICAS | 18” An. x 7” Al. x 15” D (45.7 cm x 17.8 cm x 38.1 cm); peso: 20 libras (9.0 kg) |
| VOLTAJE DE FUNCIONAMIENTO | 100 – 240 Vca, 50/60 Hz |
| MÉTODO DE MEDICIÓN | ANSI / IEEE C57.12.90 |
| RANGO DE MEDICIÓN DE RELACIÓN DE VUELTAS | 0.8 – 15.000:1 |
| PRECISIÓN DE RELACIÓN DE VUELTAS | 8 Vca: 0.8 – 1000 (±0.08%), 1001 – 4000 (±0.1%), 4001 – 15000 (±0.25%) 40 Vca: 0.8 – 1.000 (±0,05%), 1.001 – 4.000 (±0,1%), 4.001 – 15.000 (±0,2%) 100 Vca: 0.8 – 1.000 (±0,05%), 1.001 – 4.000 (±0,1%), 4.001 – 15.000 (±0,2%) |
| VOLTAJES DE PRUEBA | 8 V CA a 1 A, 40 V CA a 0.2 A, 100 V CA a 0.1 A |
| RANGO DE LECTURA ACTUAL DE LA EXCITACIÓN | 0 – 1 amperio; precisión: ±0.1 mA, ±2% de la lectura (±1 mA) |
| MEDICIÓN DE ÁNGULO DE FASE | 0 – 360 grados; Precisión: ± 0.2 grados (± 1 dígito) |
| PANTALLA | Pantalla LCD retroiluminada (pantalla gráfica de 64 x 128 puntos); visible a la luz del sol intensa y en niveles de poca luz |
| IMPRESORA | Impresora térmica integrada de 4.5 pulgadas de ancho (Opcional) |
| INTERFACES DE LA COMPUTADORA | Un puerto RS-232C, un puerto USB |
| ALMACENAMIENTO DE DATOS EXTERNOS | Un puerto de interfaz de unidad flash USB; se pueden almacenar hasta 999 registros de prueba de transformador en una unidad flash USB (no incluida). |
| SOFTWARE DE LA PC | La aplicación Transformer Turns-Ratio Analyzer (Analizador de relación de vueltas de transformadores) basada en Windows® XP/Vista se incluye en el precio de la compra |
| ALMACENAMIENTO INTERNO DE REGISTRO DE PRUEBA | almacena 112 registros de prueba completos del transformador, cada registro contiene el encabezado |
| del registro de prueba y hasta 99 lecturas | |
| ALMACENAMIENTO INTERNO DEL PLAN DE PRUEBA | Puede almacenar 128 planes de prueba de transformador internamente. Los planes de prueba se pueden transferir a la unidad desde la PC a través del puerto RS-232C/USB o a través de la interfaz de la unidad flash USB |
| CONTACTO DEL CAMBIADOR DE DERIVACIÓN DE CARGA | 240 Vca, 2 amperios |
| SEGURIDAD | Diseñado para cumplir con las normas UL 61010A-1 y CAN/CSA C22.2 No. 1010.1-92 |
| AMBIENTALES | Funcionamiento: -10˚ a 50˚ C (15˚ a +122˚ F); Almacenamiento: -30˚ C a 70˚ C (-22˚ a +158˚ F) |
| CABLES | Un juego monofásico de 15 pies, un juego trifásico de 15 pies, un juego de extensión de 25 pies, una conexión a tierra de seguridad, un USB, un RS-232C, bolsa para cables |
| OPCIONES | Estuche de transporte |
| GARANTÍA | Un año en piezas y mano de obra |
| Las especificaciones son válidas a voltaje nominal y temperatura ambiente de +25˚C (+77˚F). Última actualización el 16 de febrero de 2009 |
|
N.º DE PIEZA
- 9003-UC [ATRT-03 S2]
- 9003-PR [Printer Option]
