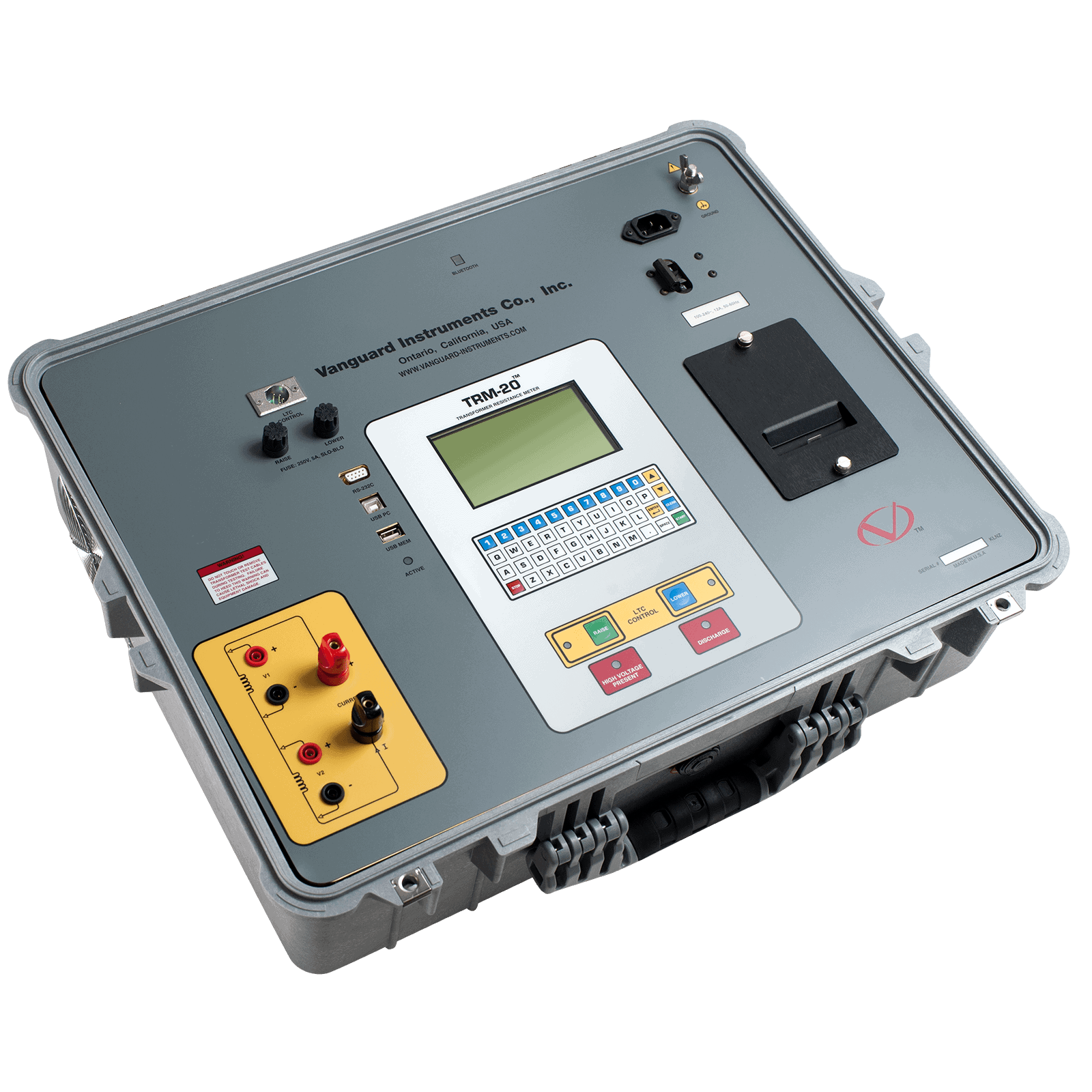

TRM-20
Equipo automático de prueba de resistencia de bobinados de 25 A CC con ensayo de cambiador de tomas bajo carga (LTC), descarga automática y desmagnetización
El TRM-20 es el medidor de resistencia de bobinados de transformadores de tercera generación de Vanguard Instruments. El TRM-20 está diseñado específicamente para medir valores de resistencia de CC de bobinados de transformadores, bobinados de máquinas rotativas o de cualquier resistencia de CC de un dispositivo inductivo.
El TRM-20 cuenta con canales de entrada de lectura de resistencia duales que pueden medir dos resistencias de bobinado simultáneamente (bobinado primario y secundario de un transformador). Puede proporcionar una lectura rápida y estable de transformadores muy grandes utilizando una fuente de alimentación de 60 Vcc. El TRM-20 es capaz de emitir una corriente de prueba seleccionable de 1A a 25A.
Dado que el TRM-20 puede medir con precisión valores de resistencia de 1 microohmio hasta 2.000 ohmios, puede utilizarse como medidor de microohmios para medir la resistencia de contacto del interruptor de EHV, o para cualquier aplicación de medición de baja resistencia. El TRM-20 puede desmagnetizar automáticamente el dispositivo inductivo bajo prueba, eliminando la tarea manual de desmagnetizar el núcleo del transformador después de una prueba de resistencia.
El TRM-20 es el medidor de resistencia de bobinados de transformadores de tercera generación de Vanguard Instruments. El TRM-20 está diseñado específicamente para medir valores de resistencia de CC de bobinados de transformadores, bobinados de máquinas rotativas o de cualquier resistencia de CC de un dispositivo inductivo.
El TRM-20 cuenta con canales de entrada de lectura de resistencia duales que pueden medir dos resistencias de bobinado simultáneamente (bobinado primario y secundario de un transformador). Puede proporcionar una lectura rápida y estable de transformadores muy grandes utilizando una fuente de alimentación de 60 Vcc. El TRM-20 es capaz de emitir una corriente de prueba seleccionable de 1A a 25A.
Dado que el TRM-20 puede medir con precisión valores de resistencia de 1 microohmio hasta 2.000 ohmios, puede utilizarse como medidor de microohmios para medir la resistencia de contacto del interruptor de EHV, o para cualquier aplicación de medición de baja resistencia. El TRM-20 puede desmagnetizar automáticamente el dispositivo inductivo bajo prueba, eliminando la tarea manual de desmagnetizar el núcleo del transformador después de una prueba de resistencia.
CARACTERÍSTICAS
- Circuito de descarga automática para seguridad del operador
- Desmagnetiza el transformador después de la prueba
- Corriente de prueba seleccionable de 1A a 25A
- Interfaces de computadora RS-232C, USB y Bluetooth
- Impresora térmica incorporada
CABLES
| Cable | Número de Pieza |
|---|---|
| [8000-0005] USB Cable [ 6′ (1.83m) ] | 8000-0005 |
| [8000-0006] RS-232C Cable [ 6′ (1.83m) ] | 8000-0006 |

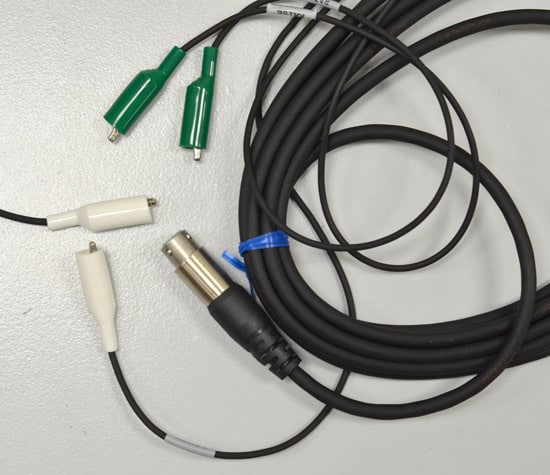

| [8000-0015] LTC Control Cable [ 15′ (4.57m) ] | 8000-0015 |
| [8000-0016] Cable de Combinación de Tierra + Alimentación | 8000-0016 |

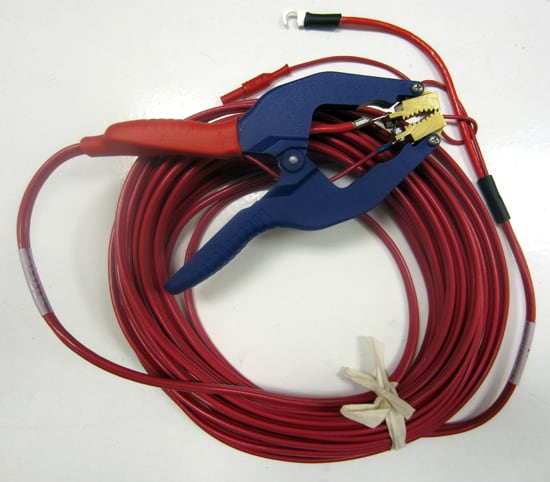

| [8000-0071] Current and Sense Cable (Positive) [ 50′ (15.24m) ] | 8000-0071 |

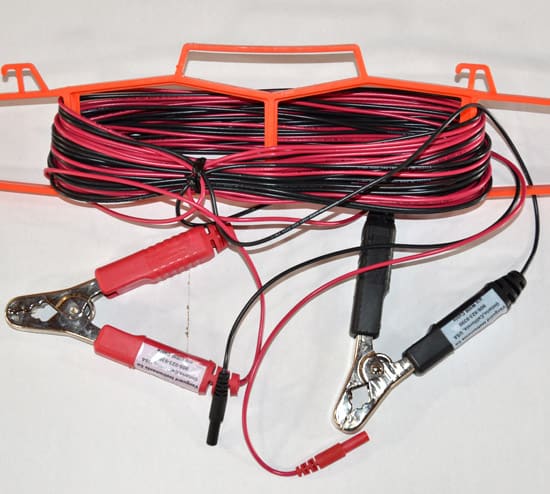

| [8000-0083] V2 Sense Cable [ 50′ (15.24m) ] | 8000-0083 |

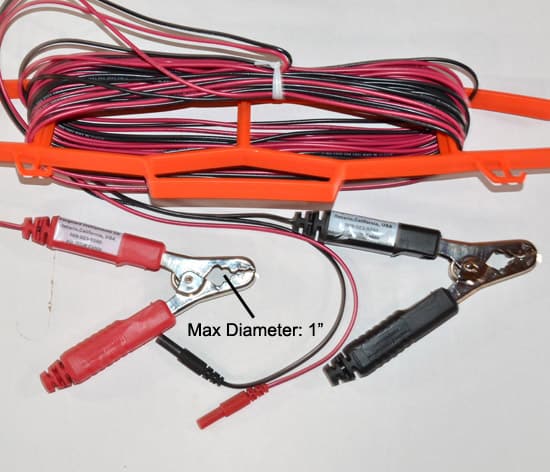

| [8000-0087] V1 Sense Cable [ 50′ (15.24m) ] | 8000-0087 |

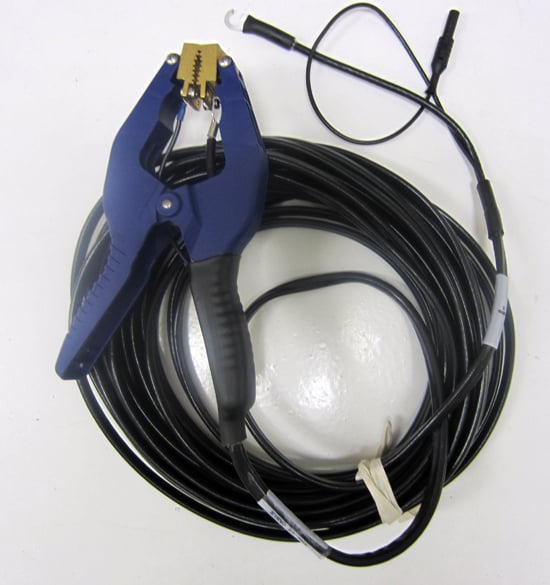

| [8000-0148] Current and Sense Cable (Negative) [ 50′ (15.24m) ] | 8000-0148 |
ESPECIFICACIONES TÉCNICAS
| TIPO | Medidor de resistencia de bobina de transformador portátil |
| ESPECIFICACIONES FÍSICAS | 21″ An. X 17″ Alt. X 9″ D (53 cm x 43 cm x 24 cm); Peso: 33 libras (15.4 kg) |
| VOLTAJE DE FUNCIONAMIENTO | 100 – 240 Vca, 50/60 Hz |
| RANGO DE LECTURA DE LA RESISTENCIA | 1 microohmio a 2.000 ohmios |
| PRECISIÓN | 1 – 19999 microohmios: ± 0.5% de lectura, ± 1 conteo 20 – 999 miliohmios: ± 1% de lectura, ± 1 conteo 1 – 2000 ohmios: ± 1.5% de lectura, ± 1 conteo |
| CORRIENTE DE PRUEBA | 1-25A en incrementos de 1A |
| VOLTAJE DE PRUEBA | Carga de 60 Vcc, 18 VCC máximo durante la medición |
| CANALES DE RESISTENCIA | Dos canales de lectura de resistencia estática |
| PANTALLA | Pantalla LCD retroiluminada (pantalla gráfica de 64 x 128 puntos), visible a la luz directa del sol y con niveles de luz bajos |
| IMPRESORA | Impresora térmica incorporada de 2.5″ de ancho |
| ALMACENAMIENTO DE DATOS INTERNO | 256 registros de prueba estáticos (cada uno puede contener hasta 111 lecturas) y 120 registros de prueba dinámicos |
| ALMACENAMIENTO DE DATOS EXTERNOS | Hasta 999 registros de prueba en una unidad flash USB externa. |
| INTERFACES DE LA COMPUTADORA | RS-232C, USB, Bluetooth |
| SEGURIDAD | Diseñado para cumplir con las normas UL 61010A-1 y CAN/CSA C22.2 No. 1010.1092 |
| AMBIENTALES | Funcionamiento: -10ºC a 50ºC (15ºF a + 122ºF) Almacenamiento: (-30ºC a 70ºC (-22ºF a + 158ºF) |
| HUMEDAD (MÁX.) | 90% RH a 40˚ C (104˚ F) sin condensación |
| ALTITUD (MÁX.) | 2000 m (6562 ft) hasta las especificaciones de seguridad completas |
| CABLES | Un juego de cables de corriente de 50 pies, dos juegos de cables de detección de resistencia de 50 pies, Un cable de control de LTC, un cable de tierra, un cable de alimentación, Un cable RS-232C, un cable USB |
| OPCIONES | Estuche de transporte |
| GARANTÍA | Un año en piezas y mano de obra |
| Las especificaciones son válidas a voltaje nominal y temperatura ambiente de +25˚C (+77˚F). | |
N.º DE PIEZA
- 9007-UC
