F8200
Equipo de prueba de cuatro módulos
Diseño compacto con un rendimiento de pruebas de protección de próxima generación.
Utilice un F8200 para casos de prueba monofásicos y multifásicos en sus esquemas de protección convencionales, digitales o híbridos.
Características y beneficios
- El chasis del instrumento admite configuraciones personalizadas de hasta cuatro módulos F8.
- Componentes de última generación para pruebas analógicas y digitales precisas.
- Sincronización y temporización interna compatible con GPS, IRIG-B, PTP, USB y Ethernet en cobre o fibra.
- Chasis diseñado para facilitar el reemplazo de módulos.
- Se puede adaptar para nuevos casos de prueba instalando diferentes módulos F8.
- Ofrece la flexibilidad, las características y el rendimiento necesarios para cumplir con los requerimientos de pruebas de protección en Generación, Transmisión y Distribución.
- Compatibilidad perfecta con los procedimientos de prueba de Protection Suite v5 y RTS v7.
- Compatible con IEC 61850.
- Anillos LED programables por color para el reconocimiento visual de las fuentes y el estado de los contactos.
- Cubiertas protectoras en esquinas y bordes y accesorios de transporte para unidades portátiles o herrajes de montaje para instalar unidades en bastidores de 19”.
SERIE F8
Descripción general
Los simuladores de sistemas de potencia de la serie F8 ofrecen una modularidad que le permite configurar el equipo de prueba de protección ideal para sus requisitos específicos. Los componentes de última generación ofrecen un rendimiento moderno en instrumentos versátiles, diseñados para satisfacer las exigencias de cualquier escenario de prueba, sea convencional o digital.
Cuentan con las capacidades y funcionalidad que tienen sentido para las aplicaciones de protección que está probando. Cada configuración incluye un simulador de batería de 90 W, además de un potente módulo de comando, que integra características de control, comunicación y sincronización. Las configuraciones de chasis y módulos que realice en la plataforma F8 funcionarán a la perfección con los procedimientos de prueba Protection Suite™ y Doble RTS™ existentes, además de admitir pruebas digitales compatibles con IEC 61850.
Los módulos cuentan con anillos LED programables por color que indican la ubicación correcta de los cables y el estado de los contactos, así como la presencia de cualquier problema en la fuente. Son fáciles de quitar y reemplazar a su discreción, además de que puede intercambiar otros módulos F8 de distintos tipos, brindándole la flexibilidad de adaptar sus instrumentos F8 a diferentes propósitos según lo necesite.
Tanto si los necesita para el campo como para el laboratorio, los instrumentos F8 están listos para operar, con cubiertas protectoras en esquinas y bordes y accesorios de transporte incluidos, o con herrajes opcionales para montaje permanente en bastidores de 19”.
Patentes pendientes
MÓDULOS DE F8
Módulo de comandoMódulo de E/S lógicas de alta densidadMódulo de voltaje HVAMódulo de corriente HVASimulador de bateríaAccesorios
Módulo de comando
Control de instrumentos, comunicación y sincronización.
El módulo de comando está integrado en cada chasis de la serie F8 y controla todas las operaciones del instrumento desde el software Protection Suite y RTS. Las funciones de comunicación y sincronización están hospedadas, y se muestra el estado del instrumento. Las opciones de firmware F8860 (GOOSE), F8870 (valores muestreados) y F8850 (combo GOOSE/valores muestreados) están disponibles para habilitar pruebas digitales compatibles con IEC 61850.
Módulo de E/S lógicas de alta densidad
Ocho pares de E/S con anillos LED programables por color.
El módulo de E/S lógicas de alta densidad (HD Logic I/O) ofrece conexiones de entrada/salida máximas en las dimensiones del módulo F8 estándar. Sus ocho pares de E/S programables albergan puertos de doble conector que conectan cables adaptadores de doble pin para obtener el doble de E/S que el módulo de E/S lógicas de baja densidad.
Además de ahorrar espacio, el diseño de doble conector/doble pin permite el monitoreo de contactos basado en la polaridad. Para las pruebas de restaurador, se necesitan menos E/S ya que se pueden detectar diferenciales de voltaje positivos y negativos en una sola conexión. Para pruebas de transductores y medidores de Clase 2, cada puerto ofrece recuento de pulsos y el puerto 8 proporciona dos entradas de CC.
Los anillos LED programables por color indican las asignaciones de puertos durante la configuración de prueba, se apagan cuando comienzan las pruebas y luego se vuelven a encender si se activa una entrada. Utilice el software Protection Suite y RTS para establecer parámetros de monitoreo en el módulo de E/S lógicas de alta densidad y asignar colores a los LED.
El módulo de E/S lógicas de alta densidad (HD Logic I/O) es compatible con los cables de prueba de restaurador y seccionalizador de la serie F5851, el sensor óptico infrarrojo F6071 (para pruebas de medidores), el sensor óptico de luz visible F6072 (para pruebas de medidores) y el sensor de disco de medidor F6073 (para pruebas de medidores y transductores).
Módulo de voltaje HVA
Voltaje de fase de dos canales con anillos LED programables por color.
El módulo de voltaje HVA proporciona dos fuentes de 150 V a 150 VA o una fuente de 300 V a 300 VA con ambos canales conectados en paralelo. El Modo convertible produce fuentes de corriente de alto VA/bajo rango para voltajes de alto cumplimiento en múltiples rangos para probar elementos de relé de alta carga.
Utilice el software Protection Suite y RTS para establecer las configuraciones de fuente en el Módulo de voltaje HVA y asignar colores a los LED para indicar la correcta colocación de los cables de prueba. Por seguridad y para evitar daños al hardware, el Módulo de voltaje HVA deja automáticamente de funcionar y los LED se encienden en rojo cuando detecta condiciones de cortocircuito.
Módulo de corriente HVA
Corriente de fase de dos canales con anillos LED programables por color.
El módulo de corriente HVA proporciona dos fuentes de 25 A a 150 VA cada una. Cuando ambas fuentes se conectan en paralelo, se producen 50 A con 300 VA de potencia continua. El Modo transitorio mejora las especificaciones del Módulo de corriente HVA, que amplía el rango hasta 90 A a 300 VA durante 30 segundos. La salida de CC es de 50 A.
Utilice el software Protection Suite y RTS para establecer las configuraciones de fuente en el Módulo de corriente HVA y asignar colores a los LED para indicar la correcta colocación de los cables de prueba. Por seguridad y para evitar daños al hardware, el Módulo de corriente HVA deja de funcionar automáticamente y los LED se encienden en rojo cuando detecta condiciones de circuito abierto.
Simulador de batería
Cada chasis de la serie F8000 incluye un simulador de batería con un rango de potencia de 6 a 300 voltios a 90 vatios.
Accesorios
| Módulo de E/S lógicas de baja densidad (LD Logic I/O) |  |
| Módulo de voltaje HVA |  |
| Módulo de corriente HVA |  |

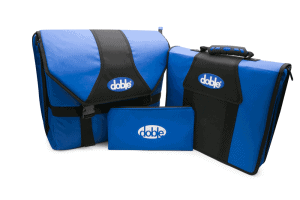

| Juego de bolsas |  |
VIDEO DE F8200
Todos los videos de la serie F8
Configuraciones de F8200
Usted decide cómo configurar sus instrumentos F8200. La creación de su equipo de prueba ideal en la plataforma F8 comienza con la elección de un chasis cuidadosamente diseñado. Cada uno incluye un Módulo de comando y un simulador de batería de 90 W y reserva la ranura de la fila superior para E/S lógicas u otros módulos que no sean de fuente (voltaje o corriente). Los módulos de la serie F8 que seleccione son fáciles de retirar y reemplazar a su discreción y se dispone de placas ciegas para garantizar el funcionamiento seguro del equipo de prueba cuando se utilizan ranuras de módulo vacías.
Más allá de la modularidad, los chasis F8 ofrecen versatilidad. Con tamaños y especificaciones adecuados tanto para entornos de laboratorio como de campo, usted decide si desea pedirlos con soportes y herrajes especiales para instalarlos en bastidores de 19” o con cubiertas protectoras en esquinas y bordes y accesorios de transporte entre lugares de trabajo. Para mayor comodidad en cualquiera de los casos de uso, el encendido y apagado se encuentra tanto en la parte trasera (si es portátil) como en la delantera (si está montado en bastidor) de sus instrumentos F8.
Usted podrá estar preparado para casos de prueba nuevos o diferentes si mantiene un suministro de módulos en su flota F8 y agrega los nuevos que estén disponibles a medida que la plataforma F8 continúe creciendo. Con F8, cuenta con la adaptabilidad y flexibilidad que protegen su inversión en equipos de pruebas de protección a largo plazo.
| Configuraciones de F8200 |
Disposición de los módulos |
Pruebas monofásicas:
|
 |
Pruebas de voltaje direccional trifásico:
|
 |
Pruebas de subestaciones digitales y esquemas híbridos digital-analógico:
|
 |
Pruebas monofásicas y multifásicas:
|
 |
ACCESORIOS DE F8

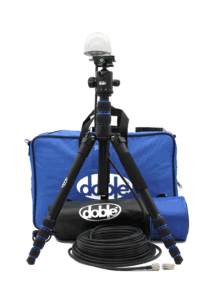

Antena receptora de satélite F8895
Sincroniza los simuladores de sistemas de potencia de la serie F8 de Doble con señales horarias por satélite para pruebas de extremo a extremo.
Utilice la antena receptora de satélite F8895 para realizar pruebas sincronizadas con tiempo GPS que verifican la integridad de las comunicaciones entre relés en diferentes extremos de un elemento protegido. El F8895 se conecta a través del cable TNC al puerto GPS en el Módulo de comando de su simulador de sistema de potencia de la serie F8 para permitir compartir una señal horaria común con otros usuarios F8200/F8300 conectados al F8895 en su esquema de prueba de extremo a extremo.
