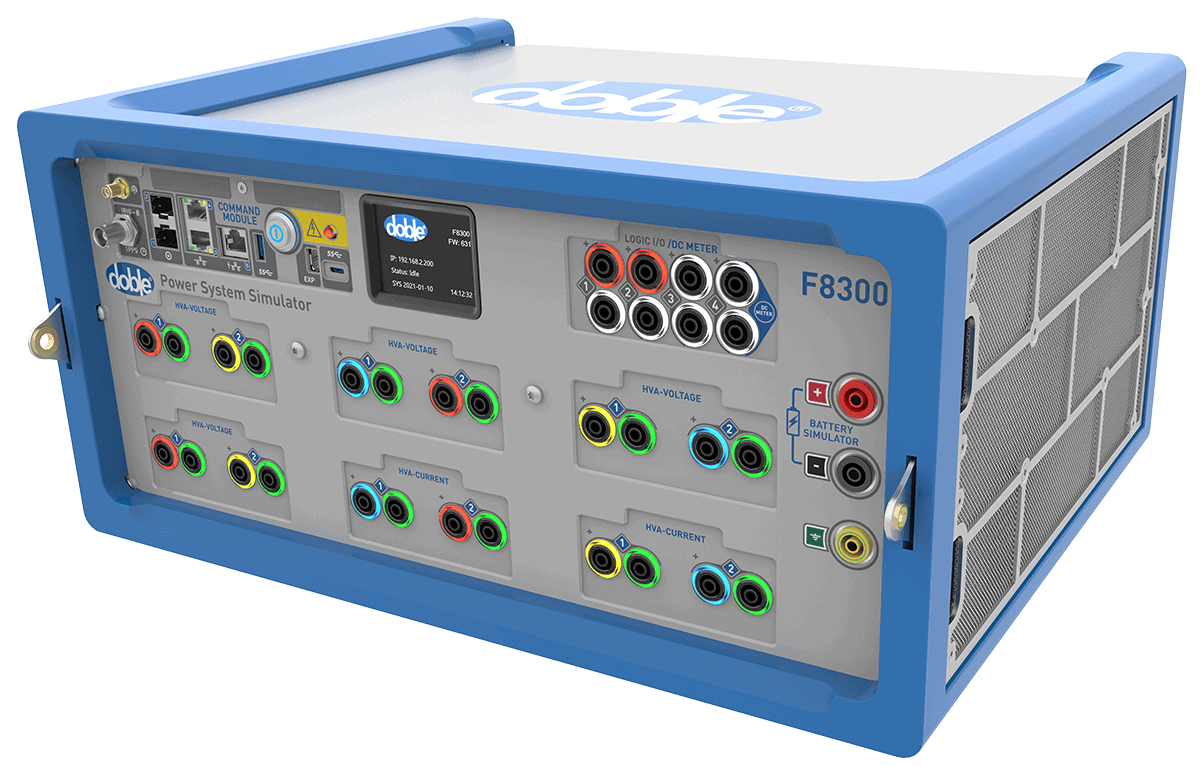

F8300
Equipo de prueba trifásico
El F8300 es un instrumento multifuncional diseñado para realizar pruebas trifásicas con amplias posibilidades, y se utiliza para realizar pruebas de esquemas trifásicos convencionales y sistemas de protección digital.
Este instrumento de siete módulos de la serie F8000 está disponible en cinco configuraciones estándar de módulos de corriente HVA, voltaje HVA, y E/S lógicas de baja densidad.
Ideal para:
- Pruebas de diferencial con 3 fases de 300 V L-N y 6 corrientes
- Pruebas de estaciones de generación con 4 fases de 150 V L-N
- Pruebas robustas de esquemas de transmisión y diferencial de transformador con 4 fases de 150 V L-N, 8 E/S lógicas programables, 6 corrientes
- Pruebas de protección de transformadores Fase-Fase con 12 E/S lógicas, 4 tensiones a 150 V, 4 corrientes
- Pruebas de diferencial de transformador con 4 fases a 150 V para pruebas de protección de transmisión
SERIE F8000
Descripción general
Tanto si se utilizan sobre el terreno como en un laboratorio, los simuladores de sistemas de potencia de la serie F8000 ofrecen numerosas configuraciones que proporcionan una variedad de soluciones posibles para sus requisitos de prueba específicos. La plataforma F8000 permite elegir las capacidades y funcionalidades que tienen sentido para las aplicaciones de protección que se están probando.
Con una plataforma modular y componentes digitales de última generación, los simuladores de sistemas de potencia de la serie F8000 ofrecen prestaciones avanzadas en diseños versátiles que se adaptan a las exigencias de cualquier escenario de prueba convencional o digital.
Cada configuración de instrumentos de la serie F8000 puede realizar pruebas analógicas y digitales y funcionará a la perfección con los procedimientos de prueba de Protection Suite™ y Doble RTS™ existentes. Todas las configuraciones incluyen un potente módulo de comandos que proporciona características de comunicación y control centralizados, además de conectividad para una gran variedad de aplicaciones de prueba, incluida la conexión a otros instrumentos F8000 y pruebas digitales compatibles con IEC 61850.
También se incluye un simulador de batería de 90 W y una robusta cubierta protectora. Los instrumentos de la serie F8000 se pueden transportar fácilmente mediante la correa para el hombro suministrada y se pueden montar en bastidores de 19″ simplemente retirando la cubierta protectora y utilizando los soportes de montaje suministrados.
La versatilidad de los simuladores de sistemas de potencia de la serie F8000 le permite escalar fácilmente sus capacidades de prueba a los requisitos que presentan sus sistemas de protección. Basta con conectar un F8200 a otros instrumentos de la serie F8000 para ampliar las posibilidades de uso.
Características y beneficios
- Pruebas analógicas y digitales combinadas en instrumentos monofásicos y trifásicos
- Configuraciones de chasis y módulos de voltaje, corriente y E/S lógicas para una serie de aplicaciones de prueba
- Innovadores anillos luminosos LED programables por color para el reconocimiento visual de las fuentes y la lógica
- Protocolo de tiempo y funciones de sincronización de red integrados
- Conectividad Ethernet, USB, IRIG-B y de fibra óptica
- IED y comunicaciones de red compatibles con la norma IEC 61850
- Fácil acoplamiento y conexión en red con otros instrumentos F8000
- Cubiertas protectoras resistentes para uso en el terreno y soportes de montaje para instalación en bastidores de 19”
- Compatibilidad perfecta con los procedimientos de prueba de Protection Suite v5 y RTS v7 existentes
Patentes pendientes
MÓDULOS DE F8000
Módulo de comandoMódulo de E/S lógicas de alta densidadMódulo de voltaje HVAMódulo de corriente HVASimulador de bateríaAccesorios

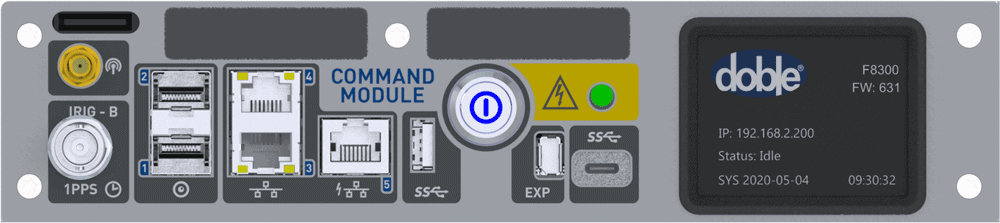

Módulo de comando
La interfaz para comunicación y control centralizados de los simuladores de sistemas de potencia de la serie F8000
El módulo de comando está integrado en cada chasis de la serie F8000 y controla todas las operaciones del instrumento desde el software Protection Suite y RTS. Las funciones de comunicación y sincronización están hospedadas, y se muestra el estado del instrumento. Se admiten interconexiones con otros instrumentos de la serie F8000 y se dispone de opciones de pruebas de esquemas de protección basados en la norma IEC 61850.

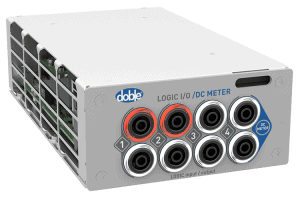

Módulo de E/S lógicas de alta densidad
Ocho pares de E/S con anillos LED programables por color.
El módulo de E/S lógicas de alta densidad (HD Logic I/O) ofrece conexiones de entrada/salida máximas en las dimensiones del módulo F8 estándar. Sus ocho pares de E/S programables albergan puertos de doble conector que conectan cables adaptadores de doble pin para obtener el doble de E/S que el módulo de E/S lógicas de baja densidad.
Además de ahorrar espacio, el diseño de doble conector/doble pin permite el monitoreo de contactos basado en la polaridad. Para las pruebas de restaurador, se necesitan menos E/S ya que se pueden detectar diferenciales de voltaje positivos y negativos en una sola conexión. Para pruebas de transductores y medidores de Clase 2, cada puerto ofrece recuento de pulsos y el puerto 8 proporciona dos entradas de CC.
Los anillos LED programables por color indican las asignaciones de puertos durante la configuración de prueba, se apagan cuando comienzan las pruebas y luego se vuelven a encender si se activa una entrada. Utilice el software Protection Suite y RTS para establecer parámetros de monitoreo en el módulo de E/S lógicas de alta densidad y asignar colores a los LED.
El módulo de E/S lógicas de alta densidad (HD Logic I/O) es compatible con los cables de prueba de restaurador y seccionalizador de la serie F5851, el sensor óptico infrarrojo F6071 (para pruebas de medidores), el sensor óptico de luz visible F6072 (para pruebas de medidores) y el sensor de disco de medidor F6073 (para pruebas de medidores y transductores).

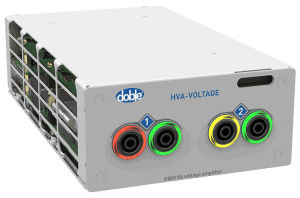

Módulo de voltaje HVA
Voltaje de fase de dos canales con puertos LED inteligentes
El módulo de voltaje HVA proporciona dos fuentes de 150 V a 150 VA o una fuente de 300 V a 300 VA con ambos canales conectados en paralelo. A través de la opción de Modo convertible, las salidas del Módulo de voltaje HVA se convierten en fuentes de corriente de alto VA/bajo rango.
Utilice el software Protection Suite y RTS para establecer las configuraciones de fuente en el módulo de voltaje HVA y para asignar colores a los LED. Los anillos luminosos LED indican la ubicación de las conexiones de los cables de prueba para las fuentes de voltaje y alertan si se detectan problemas en la fuente.

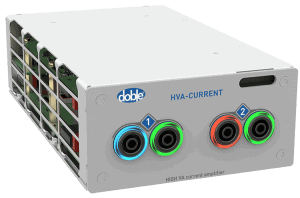

Módulo de corriente HVA
Corriente de fase de dos canales con puertos LED inteligentes
El módulo de corriente HVA proporciona dos fuentes de 25 A a 150 VA cada una. Cuando ambas fuentes se conectan en paralelo, se producen 50 A con 300 VA de potencia continua. El modo transitorio amplía la potencia y el alcance hasta 90 A a 300 VA durante 30 segundos. La salida de CC es de 50 A.
Utilice el software Protection Suite y RTS para establecer las configuraciones de fuente en el módulo de corriente HVA y para asignar colores a los LED. Los anillos luminosos LED indican la ubicación de las conexiones de los cables de prueba para las fuentes de corriente y alertan si se detectan problemas en la fuente.

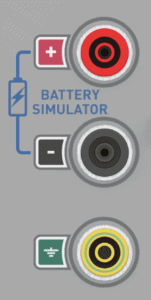

Simulador de batería
Cada chasis de la serie F8000 incluye un simulador de batería con un rango de potencia de 6 a 300 voltios a 90 vatios.

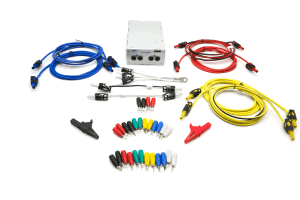

Accesorios

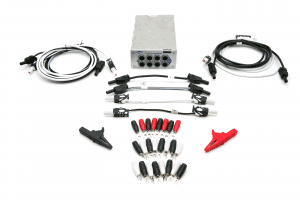

| Módulo de E/S lógicas de baja densidad |  |

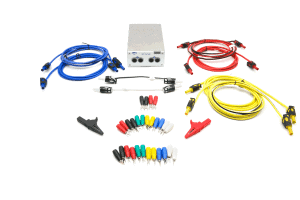

| Módulo de voltaje HVA |  |
| Módulo de corriente HVA |  |
VIDEO DE F8300

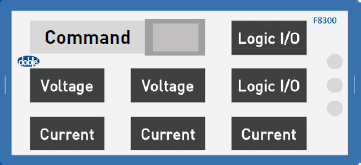

CONFIGURACIONES DE F8300
Equipo de prueba trifásico F8300
El chasis de F8300 incluye el módulo de comando y acepta siete módulos de la serie F8000. El diseño ampliado del instrumento es ideal para realizar pruebas de uso que requieren siete módulos.

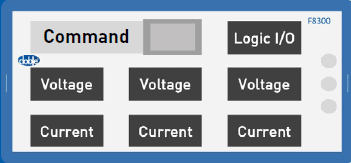

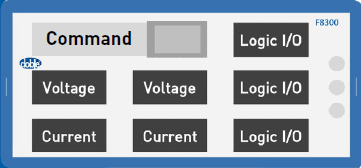

| Configuraciones de F8300 |
Disposición de los módulos | Aplicaciones |
Configuración n.° 11 x E/S lógicas LD |
 |
|
Configuración n.° 21 x E/S lógicas LD |
 |
|
Configuración n.° 32 x E/S lógicas LD |
 |
|
Configuración n.° 43 x E/S lógicas LD |
 |
|
Configuración n.° 51 x E/S lógicas LD |
 |
|
