CARACTERÍSTICAS CLAVE
  • Carga múltiples configuraciones de subestación IEC 61850 o varios tipos de archivos SCL (ICD, IID, CID, SED y SCD)
  • Recupera y genera archivos de IED y SCL que cumplen con la norma IEC 61850 partes 6 y 7 (edición 1 o 2)
  • Explora el modelo de datos de IED
  • Escanea y captura tráfico de red de subestación para mensajes GSE y SV y sus grupos de datos
  • Registra mensajes GSE e informa desde los IED; los archivos de registro se pueden guardar para un análisis adicional posterior
  • Simulador IED basado en computadora personal para la publicación de mensajes GOOSE e informes de cliente/servidor automáticamente mediante el uso de secuencias de comandos o manualmente
  • Guarda señales GSE y SV en formato COMTRADE para visualización y análisis posterior
BENEFICIOS
  • Proporciona un enfoque bien organizado en la selección y definición de señales y mensajes GSE
  • Interfaz fácil de usar para visualización de mensajes y sus grupos de datos
  • Planifique sus escenarios de prueba en laboratorio o fuera de línea y use los archivos de configuración guardados en terreno, para lograr una puesta en servicio y pruebas eficientes
  • Se pueden realizar modificaciones en terreno fácilmente para la solución de problemas
  • Proporciona un mejor conocimiento y confianza en las pruebas y los resultados de las mismas
  • Investigación más completa mediante una visión alineada con el tiempo de eventos registrados y tráfico de datos de mensajes GSE y mensajes MMS de clientes y servidores
FUNCIONES

Modelo de datos de simulación basada en computadora personal e IED

Explore el modelo de datos de IED y seleccione elementos de datos para la simulación de servidor y la generación de informes del cliente. Use los modelos de datos para la simulación basada en computadora personal y la suscripción de mensajes GSE. El uso de tablas simples permite una simulación rápida. Las secuencias de comandos permiten la simulación de escenarios de prueba más complejos, incluida la simulación de IED, para suscribirse simultáneamente a los mensajes GOOSE y publicarlos condicionalmente.

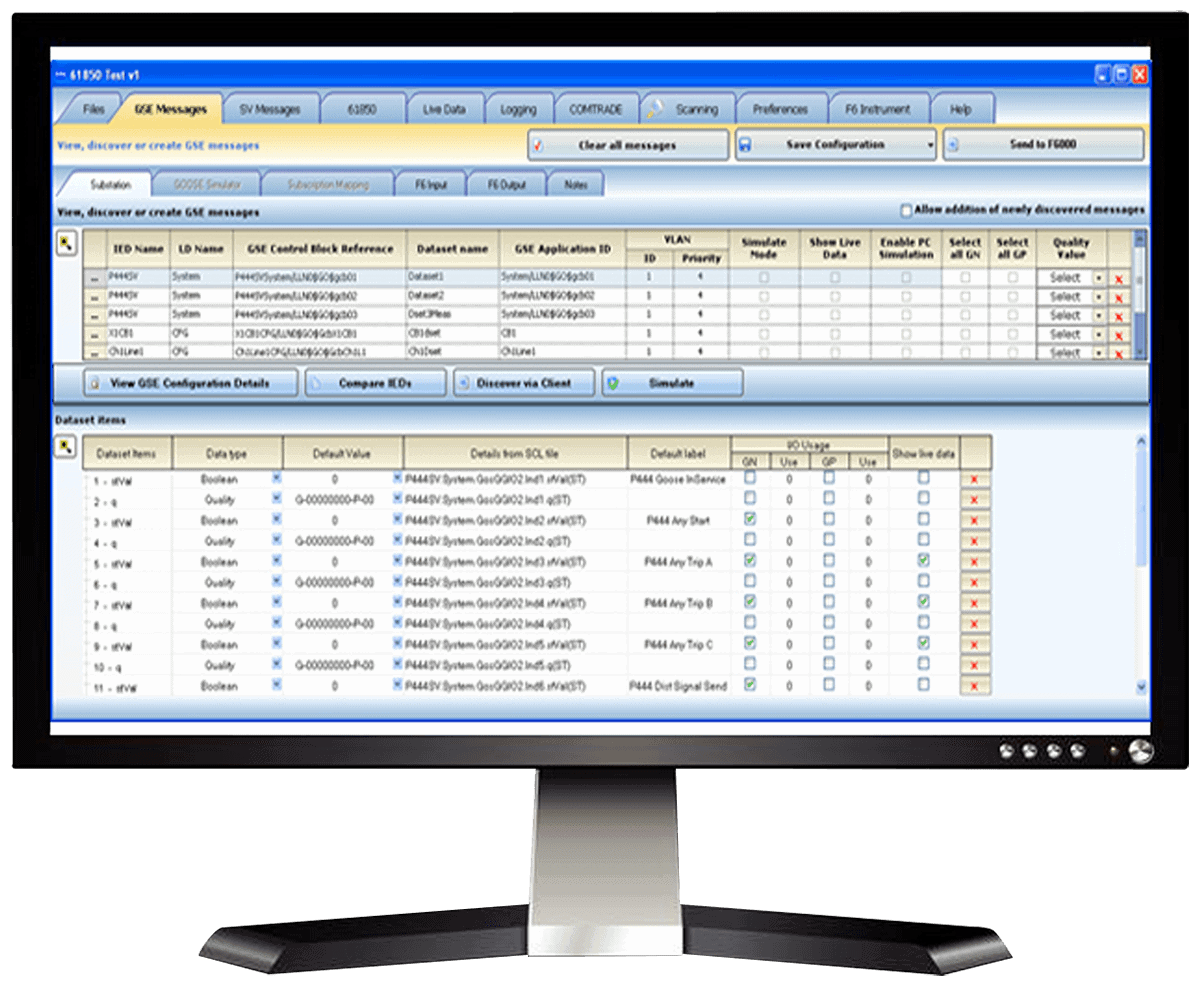

Configuración de F6150SV para pruebas GSE

Seleccione señales para simulación y suscripción GSE y asignarlas a entradas y salidas virtuales de F6150sv para probar fácilmente su diseño IEC 61850.

Panel anunciador y vistas tabulares de datos en directo

El panel anunciador y la tabla de señales proporcionan una visualización clara y en tiempo real de los datos analógicos y señales monitoreados, mediante el uso de pantallas basadas en widget personalizadas.

Vista gráfica de eventos y formas de onda

Utilice la vista de osciloscopio gráfico de señales simuladas SV y GSE, señales suscritas y datos de informe de cliente/servidor. Las señales capturadas se pueden registrar y guardar en un formato COMTRADE estándar. El archivo guardado se puede revisar para un análisis más detallado mediante el visor COMTRADE, incluidas las vistas de fasor y las tablas de datos derivadas.
