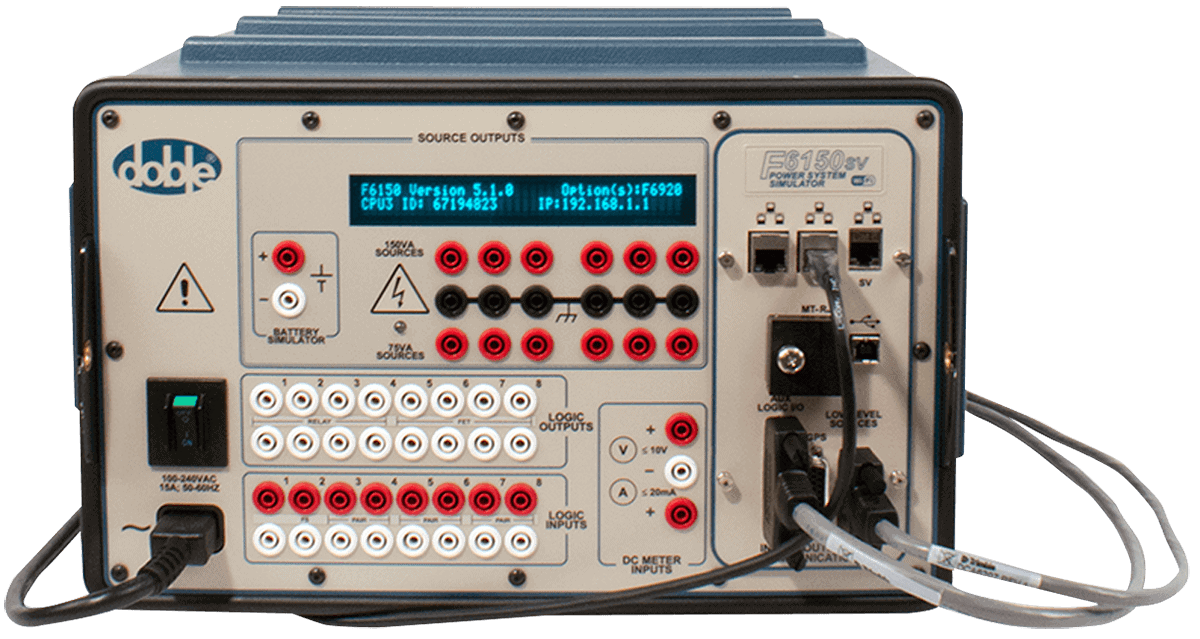

F6150sv
Simulador de sistema de potencia
El equipo de prueba de relés de protección F6150sv de Doble es una solución versátil para pruebas de esquemas y dispositivos de protección basados en la norma IEC 61850.
Este simulador de sistema de potencia realiza desde las pruebas más sencillas hasta las más complejas. El equipo F6150sv posee la mayor corriente de salida en comparación con cualquier otro equipo de prueba en el mercado y todo en una misma caja.
El equipo F6150sv está disponible en distintas configuraciones y satisface todas sus necesidades de pruebas y presupuesto.
El equipo F6150sv puede probar sistemas basados en la norma IEC 61850 a nivel de bus de proceso y bus de estación, mediante el uso de valores de muestra y mensajes GOOSE.*
*La opción F6870 Valores de Muestra es requerida
CARACTERÍSTICAS CLAVE
- Simule tres flujos de valores de muestra IEC 61850 9-2LE a través de un puerto de fibra óptica y un puerto de cobre (RJ45) (se requiere la opción Valores de muestra F6870)
- Capacidad Wi-Fi (opcional)
- Simula (publica) y se suscribe a mensajes GOOSE de IEC 61850 que implican múltiples dispositivos electrónicos inteligentes (IED, por sus siglas en inglés) (se requiere la opción Configurador de GSE F6860)
- Realiza calibración de relés estándar y pruebas de verificación de relés basados en microprocesadores, de estado sólido y de carga alta (electromecánicos)
- Proporciona plena potencia de VA con cargas resistivas, inductivas y capacitivas a una corriente nominal máxima. La opción de clasificación mejorada F6005 dispone de los siguientes rangos: (6 x 35, 3 x 70, 1 x 210 A).
- Realiza pruebas de simulación de estado y transitorias
- Prueba transductores y transformadores de corriente (TC) de medición clase 0.2
- Implementa pruebas de extremo a extremo de esquemas basados en comunicación con sincronización de tiempo por GPS
- Máximo de 12 fuentes analógicas de alto nivel (seis de voltaje y seis de corriente) configurables para pruebas en banco y pruebas de verificación de conceptos para esquemas de relés complicados
BENEFICIOS
- Seleccione entre varios modelos de instrumentos que cuentan con distintos niveles de potencia y complejidad. Elija la mejor solución de acuerdo con los requisitos de sus pruebas y presupuesto.
- La construcción resistente del equipo de prueba de relés de protección y el diseño de vanguardia demostrado permiten una precisión de laboratorio y un rendimiento en terreno de primer nivel
- La práctica pantalla delantera indica amplitudes de voltaje/corriente activas y valores de fase durante pruebas
SOFTWARE

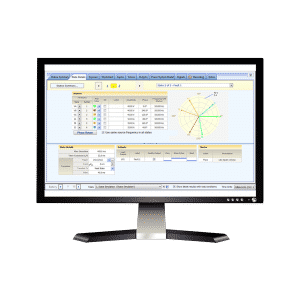

Software de protección
¿Qué tipos de funciones de pruebas de protección necesita? ¿Qué tipo de dispositivos está probando?
Doble proporciona un completo rango de soluciones de software para todos los tipos de aplicaciones. Realice pruebas manuales y automatizadas en todos los tipos de esquemas y dispositivos de protección, y organice esta información fundamental en bases de datos con sólidas capacidades de generación de informes, necesarias para cumplir los requisitos normativos y de sus prácticas de pruebas. Personalice los tipos de soluciones de software que necesite en toda su organización.
RTS | Protection Suite | 61850 TesT | F6TesT | PowerBase
RECURSOS
- Hoja de datos de F6150sv
- Especificaciones técnicas de F6150sv
- F-series Custom Options
- Descripción general del software de protección de Doble
