Opciones personalizadas

Personalice sus simuladores de sistema de potencia

CARGA ALTA
DIGITAL
MANUAL
AUTOMATIZADO
ESPECIALIZADO
DESCARGAS

CARGA ALTA

Fuentes de corriente/voltaje convertibles F6810

La opción F6810 le permite probar adecuadamente los relés de sobrecorriente de conexión a tierra y sometidos a carga alta. Estos son los dispositivos de protección en los que más se confía cuando todo lo demás no detecta las fallas de alta resistencia. Esta opción se puede usar en un modo de corriente con un diseño amplificado de alimentación acoplada directa y única. Proporciona varios rangos, cada uno con capacidad de entregar alimentación completa durante las pruebas. Asimismo le proporciona voltajes de alto cumplimiento a su equipo de prueba, que se pueden utilizar para pruebas de alta potencia en rangos de baja corriente.

Clasificaciones mejoradas F6005

La opción de clasificación de alimentación mejorada F6005 permite una potencia de salida y rango expandidos (VA) de los amplificadores de corriente de alimentación. La potencia y el rango de salida de las corrientes se aumentan para proporcionar alta potencia durante un período de tiempo prolongado.

DIGITAL

Configurador de GSE F6860

Los software F6860 y 61850 TesT de Doble simplifican las pruebas de protección de cumplimiento de la norma IEC 61850. El software F6860 le permite conectar su equipo de prueba F6150sv a la red de comunicación de la estación para probar un IED o un esquema de varios IED.

Esto permite que el equipo de prueba reciba información de estado y mensajes de todos los IED conectados a la red y, al mismo tiempo, simule simultáneamente uno o más IED y publique mensajes en los IED sometidos a prueba. De mismo modo, también prueba sistemas híbridos que incluyen mensajes GSE y conexiones lógicas cableadas convencionales.

El software GSE lee archivos IEC 61850 SCL, escanea la red en busca de mensajes y simplifica la configuración de mensajes de salida y entrada. Esta opción incluye el software básico 61850 TesT de Doble. Solamente disponible en F6150sv.

Valores de muestra F6870

La opción F6870 simula hasta 3 flujos de valores de muestra conforme a las pautas de implementación UCA2 9-2 LE. Cada flujo posee 4 voltajes y 4 corrientes con un total de 24 fuentes.

Los valores primarios se usan conforme a la norma IEC 61850 para la configuración de parámetros de IED y para mostrar las cantidades de muestra de voltaje, corriente e impedancia.

Admite sistemas de protección híbridos que usan los valores de muestra IEC 61850, voltajes y corrientes convencionales de TV y TC, además de salidas analógicas de nivel bajo. Solamente disponible en F6150sv.

MANUAL

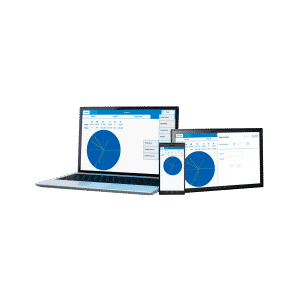

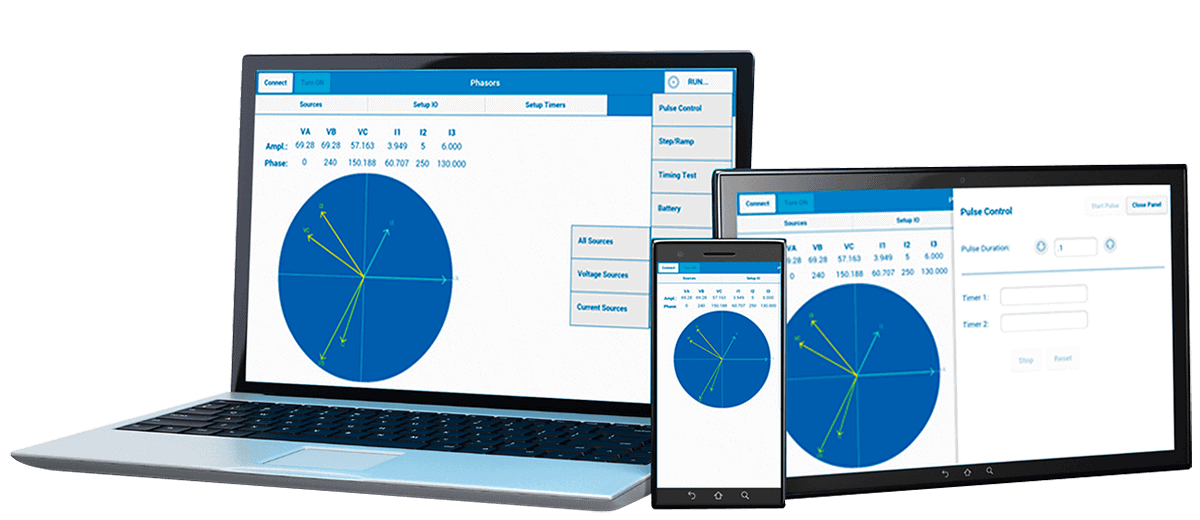

Aplicación de panel de control móvil F6011

La aplicación de panel de control móvil F6011 ejecuta pruebas de protección manuales y básicas desde cualquier dispositivo conectado a un navegador de internet. Si realiza pruebas con una computadora personal, tableta o teléfono inteligente, la opción F6011 de Doble le permite conectarse al simulador de potencia de Doble y controlarlo sin la necesidad de software adicional.

Wi-Fi interno F6803

La opción de Wi-Fi F6803, conforme a la norma 802.11 B y G, está diseñada para facilitar las pruebas en áreas de espacio reducido. Esta opción es necesaria si desea usar la aplicación F6011 con dispositivos de tabletas.

Guardar

AUTOMATIZADO

Automatización y comunicación avanzadas F6910

La opción F6910 automatiza las pruebas de protección mediante el uso de una computadora externa. Esta opción se puede usar para realizar pruebas automatizadas con el software de pruebas de protección de Doble o un sistema de software de terceros.

ESPECIALIZADO

Conversión de amplificador F6351

El diseño adaptable de los productos de Doble permite utilizar el F6150e/sv de corriente como un amplificador F6350e con un simple cambio en el firmware. Esta opción incluye el software del configurador de varios amplificadores F6.

Interfaz del transductor F6800

La interfaz del transductor F6800 le proporciona la capacidad de probar transductores y contadores de energía. Realice pruebas de verificación de rendimiento simples y desarrolle una biblioteca de pruebas automatizadas basadas en prácticas específicas y pruebe los resultados mediante el uso del software Protection Suite. Desarrolle informes detallados para los requisitos de cumplimiento. Esta opción incluye el software Protection Suite básico.

Medición de entrada analógica F6820

La opción de medición de entrada analógica (AIM) de Doble le proporciona la capacidad de registrar señales analógicas o digitales externas, mediante el uso de las entradas lógicas de su equipo de prueba. También puede registrar las señales analógicas internas que genere el equipo de prueba. La opción de AIM le permite evaluar el rendimiento de un esquema de protección en terreno o en el laboratorio. También se puede usar durante la puesta en servicio. Las conexiones de entrada lógica se pueden utilizar para registrar la salida del transformador y poder determinar la conexión de polaridad correcta hacia el esquema de protección para las verificaciones de TV y TC que requiere NERC.

Interfaz del receptor de GPS F6885

La opción F6885 sincroniza varios instrumentos F6000 con un sistema GPS satelital. Las capacidades de prueba incluyen unidades de medición de fasor, resultados de relé con sello de hora IEC 61850, pruebas de extremo a extremo y pruebas de equipos de comunicación. Consulte las opciones F6051, F6052 y F6895 de Doble para conocer las alternativas de hardware de sincronización de tiempo.

DESCARGAS

Visite la sección de descargas del sitio web para obtener documentación relevante acerca de software, firmware y usuarios.
