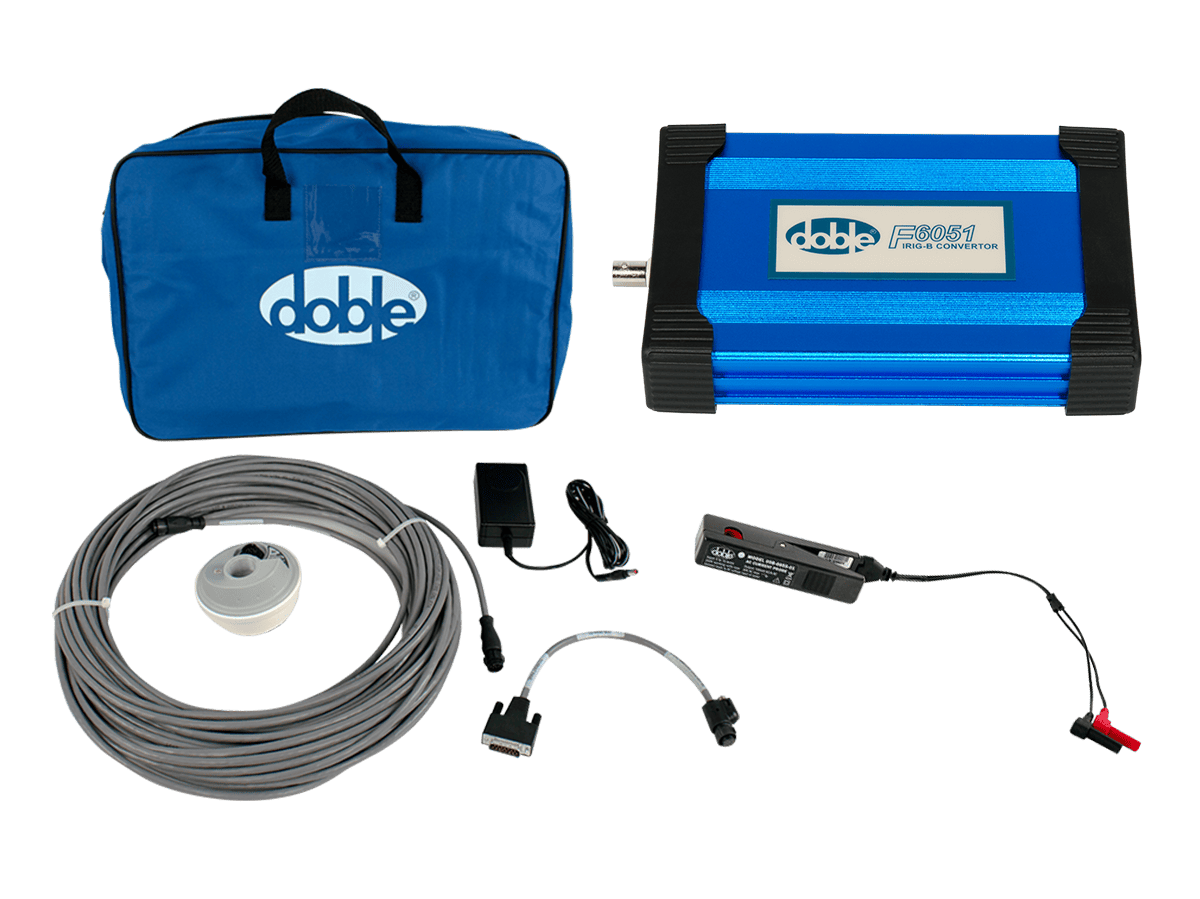

Accesorios para pruebas de protección
Maximice su programa de pruebas de protección
Los programas de pruebas de protección pueden variar entre los equipos y las empresas.
Es por esto que Doble ofrece una serie completa de accesorios para que pueda maximizar las capacidades de su simulador de sistema de potencia.
Las opciones incluyen amplificadores, dispositivos de comunicación, opciones de pruebas de medición/transductor, accesorios de distribución y mucho más.
De esta manera puede elegir los accesorios que se adapten a sus requisitos comerciales y de presupuesto.
COMUNICACIÓN

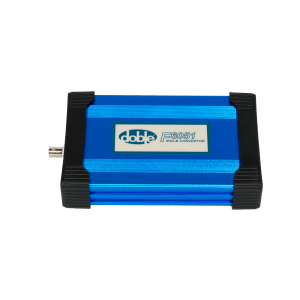

Convertidor F6051 IRIG-B
El equipo F6051 es un convertidor compacto de protocolo de tiempo IRIG-B diseñado para proporcionar una sincronización de tiempo precisa y cumplir las normas industriales y de seguridad. Está diseñado para uso en interiores, cuando no se puede tender un cable de antena satelital en el exterior debido a inquietudes de cumplimiento del CIP. Es ideal para ubicaciones donde se dispone de una fuente IRIG-B.

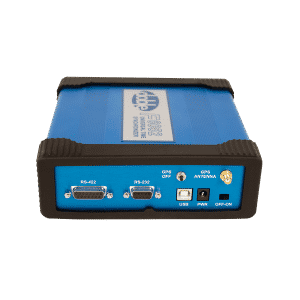

Sincronizador de tiempo real F6052
El equipo F6052 es un reloj de estación portátil con capacidad de sincronización de tiempo para PMU, IEC 61850, pruebas de esquema de extremo a extremo y retrasos de coordinación de telecomunicaciones. Es ideal para uso en presas hidroeléctricas, subestaciones con restricciones de seguridad, plantas de energía nuclear, laboratorios de prueba, áreas metropolitanas y otras ubicaciones con línea de vista.

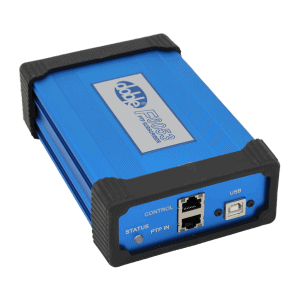

Suscriptor de PTP F6053
El F6053 es un suscriptor de PTP para los productos F6150e/sv, F6300e y F6350e de Doble, y para los productos F6150 anteriores. Utilice el F6053 para suscribirse a una referencia de tiempo del Gran Reloj Maestro (GMC, por sus siglas en inglés) durante las operaciones de pruebas digitales. El F6053 usado en combinación con el simulador de sistema de potencia Doble F6 mantiene el tiempo preciso con los IED como se requiere para comunicación de red punto a punto como los mensajes IEC 61850 GOOSE y la transmisión de datos de valores de muestra.

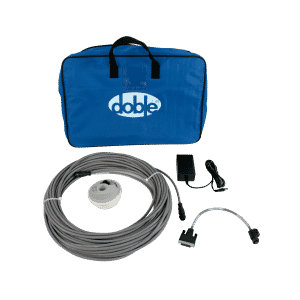

Antena/Receptor GPS F6895
La opción F6895 incluye una antena/receptor GPS con un cable de 30,4 m. Se utiliza con la interfaz del receptor GPS F6885 para proporcionar una señal GPS al instrumento de prueba.
TRANSDUCTOR/MEDICIÓN

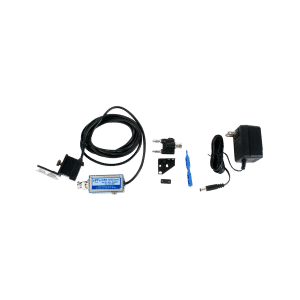

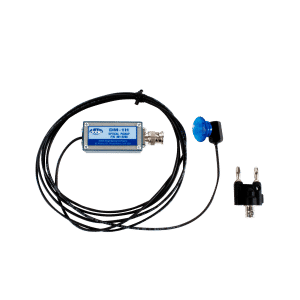

Arranque óptico infrarrojo F6071
El arranque óptico infrarrojo F6071 se utiliza para detectar impulsos infrarrojos de los LED de los dispositivos. Permite la calibración automatizada de medidores de estado sólido de watts por hora, var por hora y voltios-amperios por hora.

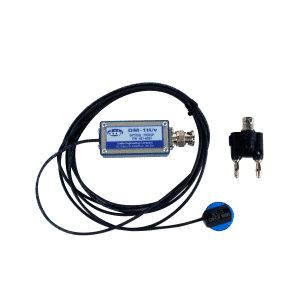

Arranque óptico de luz visible F6072
El arranque óptico de luz visible F6072 está disponible para los medidores de estado sólido que tienen LED de calibración visible.
Sensor de disco de medidor F6073
El sensor de disco de medidor F6073 es un conjunto de arranque de reflexión de montaje por succión, que se usa para detectar la rotación del disco de un medidor tipo inducción.
DISTRIBUCIÓN

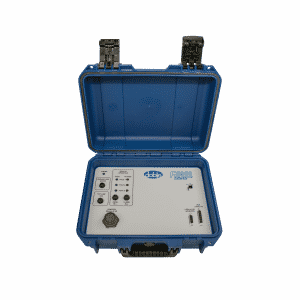

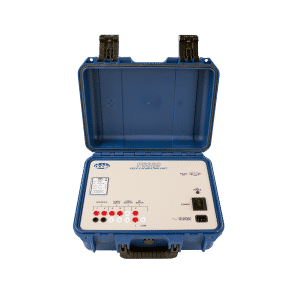

Interfaz de prueba F5850 para el interruptor de fallas IntelliRupter® PulseCloser®
Utilice el F5850 para probar y verificar eficazmente el funcionamiento correcto del interruptor de fallas IntelliRupter® de S&C. El F5850 es una interfaz de prueba portátil que se utiliza en combinación con el simulador de sistema de potencia para probar la configuración y los esquemas lógicos del módulo de control IntelliRupter®.
CALIBRACIÓN EN CAMPO
Unidad de calibración en campo F6080
Calibre adecuadamente su simulador de sistema de potencia con el módulo de calibración en campo F6080, que ayuda a ahorrar tiempo y dinero gracias a que le proporciona la capacidad de calibrar su sistema de prueba en campo. La unidad F6080 proporciona recalibraciones automáticas de fuentes de corriente y voltaje para todos los rangos. También revisa y calibra las entradas y salidas lógicas. El software Protection Suite se usa para probar la calibración. Se recomienda el uso de un filtro de 10 kHz para las mediciones de frecuencia; este filtro puede solicitarse a Doble.
AMPLIFICADORES

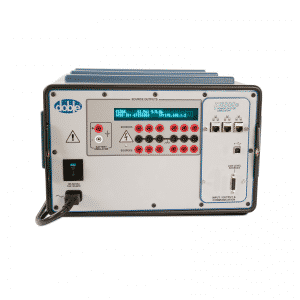

Amplificador externo F6300e
Use el amplificador externo F6300e de Doble con su simulador de sistema de potencia para probar relés de alta carga y llevar a cabo modelados de sistemas necesarios con software de terceros. Este amplificador cuenta con 12 fuentes de corriente mejoradas.
Amplificador externo F6350e
Use el amplificador externo F6350e de Doble con su simulador de sistema de potencia para probar relés de alta carga y llevar a cabo modelados de sistemas necesarios con software de terceros. Este amplificador cuenta con 6 fuentes de voltaje y 6 fuentes de corriente mejoradas.
OTROS

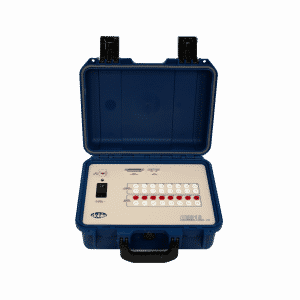

Unidad de entrada/salida externa F6816
Duplique la cantidad de entradas y salidas que puede usar para las pruebas con la unidad F6816, un equipo que puede proporcionar ocho entradas y 8 salidas adicionales. Con 16 entradas y salidas puede monitorear y controlar una gran cantidad de contactos de relé. Esto resulta útil en la elaboración de pruebas de extremo a extremo y pruebas dinámicas de esquemas de protección.

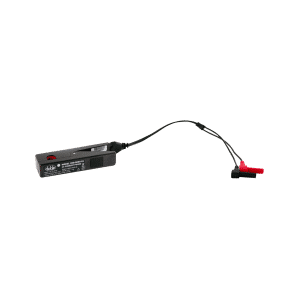

Pinza compacta de corriente de CA
La pinza compacta de corriente de CA de Doble le ayuda a realizar pruebas de protección precisas en el cableado de circuitos ajustados. Esta sonda de medición de corriente de alta precisión se usa con los instrumentos de prueba de la serie de protección de Doble (y la opción F6820 AIM) para el monitoreo y registro de parámetros.
RECURSOS
Amplificadores
Comunicación
Distribución
Calibración en campo
Otros
- Hoja de datos de la pinza compacta de corriente de CA
- Descripción general del software de protección de Doble
- Folleto de accesorios para pruebas de protección de Doble
Visite la sección de descargas del sitio web para obtener documentación relevante acerca de software, firmware y usuarios.
