SOLUTION NERC PRC-027-1

Se conformer à l’Exigence Une

L’Exigence 1 (R1) établit que les entreprises d’électricité doivent disposer d’un processus de définition des réglages des relais de relais bien défini et bien documenté. Ce processus consiste en un modèle précis, une philosophie de protection définie, un processus de vérification rigoureux et comprend la documentation des données de réglage des relais. SARA et Doble PowerBase offrent une solution rationalisée pour l’exigence R1 qui élimine les processus de copier-coller propices aux erreurs et simplifie la conformité.

Respect de l’Exigence R1

Pour se conformer à l’Exigence R1, il faut d’abord préparer le modèle dans un programme de circuit court, tel que Aspen OneLiner ou PSS CAPE. Les données les plus récentes peuvent être automatiquement extraites de Doble PowerBase, ce qui permet de réduire le temps consacré à la préparation de nouveaux réglages.
L’ingénieur peut alors utiliser un modèle intelligent SARA pour élaborer un ensemble d’équations et définir les caractéristiques d’étude de défaillance qui déterminent la philosophie de protection de la compagnie d’électricité. Lors de l’exécution du modèle, SARA établit une communication bidirectionnelle avec le programme de court-circuit afin de renseigner automatiquement les données, puis exporte les résultats vers un fichier RDB, ce qui réduit le risque d’erreur humaine de calcul ou de transfert de données.

SARA systématise également le processus de vérification en offrant à l’ingénieur vérificateur une visibilité complète sur les équations et les valeurs exactes des réglages, en plus des calculs de défaillance, ce qui réduit le temps consacré à l’inspection des données. Grâce à une navigation simple dans le logiciel, l’ingénieur peut suivre le processus de développement et évaluer des réglages spécifiques sans avoir à réappliquer tous les défauts et équations, comme l’exigeait auparavant le processus manuel.

Une fois les modifications de réglages corrigés, ceux-ci sont transmis sur le terrain via le workflow Doble PowerBase. Le technicien relais télécharge alors les nouveaux réglages dans le relais et effectue une série de tests d’injection afin de vérifier à nouveau l’absence d’erreurs. Une fois la vérification finale effectuée, les réglages sont enregistrés dans Doble PowerBase. De plus, tous les calculs de réglages, commentaires et drapeaux sont correctement enregistrés dans le fichier natif de SARA et dans le rapport de réglages, tous deux pouvant être exportés aisément vers Doble PowerBase.
Magasin

Se conformer à l’Exigence Deux

L’objectif de l’Exigence 2 (R2) est d’éviter les erreurs opérationnelles causées par des changements dynamiques dans le réseau électrique en réalisant des études de coordination à grande échelle à intervalles réguliers. Pour se conformer à l’Exigence R2 de la NERC PRC-027-1, ce processus doit être réalisé en utilisant l’une des trois options prévues par la norme. SARA et Doble PowerBase proposent une solution efficace et automatisée pour réaliser des études de coordination à grande échelle en utilisant l’une ou l’autre de ces options.

Respect de l’Exigence R2

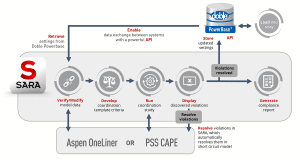

Le respect de la norme R2 commence par la vérification du modèle. Une fois que SARA a récupéré les derniers réglages de Doble PowerBase, les données sont importées dans le programme de court-circuit pour vérifier le modèle, ce qui supprime le besoin d’acheminer manuellement les données entre les deux programmes.

Ensuite, les critères pour réaliser l’étude de coordination sont définis en fonction des exigences de l’entreprise.

Après avoir choisi les critères, l’étude peut être effectuée en appliquant le modèle dans SARA. Lorsque l’étude de coordination est lancée, SARA communique de manière bidirectionnelle avec le programme de court-circuit et crée en quelques minutes une analyse à grande échelle de la région spécifiée.

Une fois l’analyse du système terminée, SARA affiche les non-conformités découvertes, qui peuvent être classées par étude ou par critère, en fonction des données que l’ingénieur souhaite consulter. L’ingénieur peut alors corriger les non-conformités dans le tableau de bord SARA, ce qui résout automatiquement toute anomalie dans le programme de court-circuit.

Comme pour le processus de définition des réglages des relais, SARA génère des rapports résumant les non-conformités découvertes et la manière dont elles ont été résolues. Ces rapports peuvent être utilisés pour la documentation de conformité NERC. SARA met aussi automatiquement à jour le dossier du programme de court-circuit avec les modifications nécessaires à une bonne coordination, réduisant ainsi le temps passé à vérifier de nombreuses lignes de données. Une fois les réglages vérifiés et validés, ils sont renvoyés à Doble PowerBase pour être déployés sur le terrain dans le cadre du processus de gestion des workflows.

Alors que SynchroGrid et Doble collaborent pour fournir des solutions logicielles intégrées pour la conformité NERC, SynchroGrid propose également des solutions de conseil pour la norme NERC PRC-027-1. SynchroGrid a aidé de nombreuses compagnies d’électricité à développer un workflow bien défini, de la mise en place de relais jusqu’à la coordination de zones étendues.

La collaboration avec Doble Engineering renforce cette capacité de conseil en apportant à l’équipe les connaissances et l’expérience de Doble en matière d’essais et de développement de protection.

Le workflow méthodique de SychroGrid utilise des philosophies de protection bien définies, assainit et vérifie le modèle de court-circuit, et inclut un processus de vérification approfondi utilisant des scripts d’automatisation pour recouper les résultats et garantir la fiabilité. En outre, si les entreprises choisissent d’utiliser la solution de conseil de SynchroGrid, SARA est déployé dans le cadre du projet global.

L’étude de coordination à grande échelle requise par la norme NERC PRC-027-1 produit de très grandes quantités de données brutes, ce qui rend presque impossible l’analyse et la vérification des résultats par un ingénieur. SynchroGrid a mis en place un processus pour réaliser ces études de coordination à l’aide de l’automatisation, qui filtre les données dans des formats conviviaux qui peuvent être facilement vérifiés et analysés pour déterminer les anomalies et les non-conformités qui nécessitent une attention immédiate.

Les rapports établis par SynchroGrid classent également les problèmes découverts par ordre de priorité, ce qui permet à l’ingénieur de se concentrer d’abord sur les anomalies les plus importantes. De plus, SynchroGrid fournit une documentation complète et bien organisée pour toutes les étapes du processus de conformité afin de garantir que toutes les exigences en matière de rapports sont respectées.

SynchroGrid est une société innovante de conseil en ingénierie électrique, spécialisée dans la protection des systèmes, combinant expertise, talent et innovation pour optimiser la fiabilité des systèmes électriques. Les services de conseil de SynchroGrid comprennent les éléments suivants :

• Développement des réglages de relais
• Études de coordination des relais
• Protection et contrôle
• Conception de poste
• Études de l’arc électrique
• Homologation NERC
• Normalisation des dessins et réglages
• Solution d’automatisation personnalisée

SARA

SARA (Setting Automation Relay Assistant) est un outil qui interagit de manière fluide avec ASPEN, CAPE et Doble PowerBase pour simplifier le développement des réglages des relais et fournir une solution complète pour se conformer à la norme PRC-027-1.

• Effectuez automatiquement la collecte des données et l’analyse des défaillances
• Automatisez les calculs de paramétrage de relais
• Remplacez Mathcad et les feuilles de calcul par un modèle intelligent SARA
• Exportez tous les calculs de réglages dans un rapport Word
• Mémorisez les réglages révisés dans Doble PowerBase
• Éliminez les erreurs humaines dues au transfert de données entre des programmes distincts
• Créez des équations pour vérifier le respect de la norme NERC pour toutes les versions de PRC-023, PRC-026 et PRC-027

Brochure sur la solution NERC PRC-027-1
