PRODUCTOS PRUEBAS DE PROTECCIÓN MTS-5100

MTS-5100

Sistema de pruebas de relés de protección

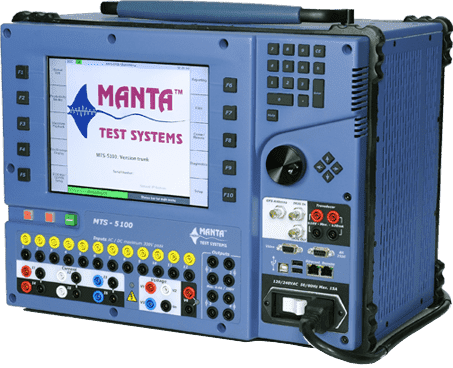

El MTS-5100 es un sistema de pruebas de relés todo en uno con una interfaz directa en el panel frontal para todas las funciones, sin excepción.

El sistema integrado ideal para la prueba y calibración de relés de protección y control, simulación de fenómenos del sistema de potencia y verificación de transductores de voltaje, corriente, fase y potencia.

CARACTERÍSTICAS

Pantalla grande de 10,1″
Seis corrientes de CA/CC
Cuatro voltajes de CA/CC
12 entradas de voltaje de contactos / 0-250 Vrms
Cuatro salidas de contactos
Voltaje/entrada de transductor
Entrada de GPS (se incluye antena)
Entrada IRIG, salida IRIG
Mensajes GOOSE de IEEE 61850

ACCESORIOS

	N.° 10 Maletín de transporte rígido (GRANDE) Nuestro maletín de alta resistencia incluye compartimentos para guardar los cables del MTS y el manual. (79 x 53 x 41 cm) (Se incluye de forma GRATUITA con todos los pedidos de MTS-5100).
	N.° 11 Maletín de transporte rígido (PEQUEÑO) Nuestro maletín más pequeño y resistente en un tamaño compacto para su MTS-5100. (64 x 51 x 41 cm)
	N.° 34 Estuche de transporte de cubierta blanda Un estuche acolchado y ligero con correas para los hombros y bolsillos para transportar su MTS-5100 y mantener todos sus accesorios bien organizados. El exclusivo sistema de carga y descarga de este estuche hace muy fácil el transporte de su unidad Manta. (43 x 53 x 41 cm)
	N.° 31 Kit de cables de prueba Gama completa de puntas de prueba codificadas por colores y empaquetadas. Incluye 12 puntas de corriente, 6 puntas de voltaje, 6 puntas de E/S, adaptadores para pinzas de cocodrilo, adaptadores para pinzas de horquilla y una pequeña bolsa de transporte. (Se incluye un conjunto de forma GRATUITA con todos los pedidos de MTS-5100).
	N.º 30 Conmutador de pedal Nuestro conmutador de pedal de alta resistencia se utiliza para liberar una mano cuando se realizan pruebas estáticas. (Se incluye de forma GRATUITA con todos los pedidos de MTS-5100).
	N.º 12 Cable cruzado Ethernet Para la comunicación con su PC y otras unidades MTS de Manta. (Se incluye de forma GRATUITA con todos los pedidos de MTS-5100).
	N.º 13 Cable de comunicaciones serie RS-232 Para la comunicación con su PC en el puerto serial. (Se incluye de forma GRATUITA con todos los pedidos de MTS-5100).
	N.º 22 Antena GPS con 3 metros de cable Para ayudar con las pruebas de extremo a extremo. (Se incluye de forma GRATUITA con todos los pedidos de MTS-5100).
	N.º 21 Cable de extensión GPS de 26 metros El cable de extensión de su antena GPS como ayuda para las pruebas de extremo a extremo. (Se incluye de forma GRATUITA con todos los pedidos de MTS-5100).
	N.º 25 Manual del usuario Manual de reemplazo para Manta MTS-5100. Incluye información, especificaciones, características y capacidades. (Se incluye de forma GRATUITA con todos los pedidos de MTS-5100).
	N.º 20 Garantía extendida de un año Extiende la garantía del fabricante a dos años. Con la compra de los productos Manta se incluye un año. (Tenga en cuenta que: No todos los productos Manta incluyen garantía).
	N.º 35 Capacitación inicial de un día en las instalaciones del cliente Aprenda los conceptos básicos del uso del MTS-5100 para probar algunos relés de protección típicos, en el lugar de su preferencia.
	N.º 36 Cable de conexión común de 12 vías Compatible con los modelos MTS-5000 y MTS-5100, simplifica el cableado en los casos en los que se supervisan una gran cantidad de salidas de contacto de relé. Este arnés combina los cables negros de todas las entradas de Manta, por lo que sólo es necesario conectar un cable de retorno al relé.
	N.º 40 Teclado y panel táctil inalámbrico Certificado para usar con su MTS-5100 o 5000, simplemente inserte el receptor en el puerto USB y tendrá un control inalámbrico instantáneo de la pantalla del panel frontal. Mide solo 14 x 10 cm lo que lo hace muy compacto y se guarda fácilmente con el resto de su equipo de prueba.
	N.º 41 Bolsa de cables de prueba grande Para facilitar el transporte de los componentes y accesorios de su juego de cables de prueba, hemos diseñado una bolsa más grande para que todo esté organizado. (46 x 41 cm)
	N.º 26 Adaptador de horquilla grande
	N.º 27 Adaptador de horquilla pequeño
	N.º 28 Pinza cocodrilo
	N.º 45 Cable de prueba del reconectador de 14 terminales RTC14 Para una conectividad simplificada y no invasiva cuando se prueban los controladores de reconectadores de 14 terminales con el sistema de pruebas MTS-5100. Incluye bolsa de transporte. El kit RTC14-5000 está disponible para el sistema de pruebas MTS-5000.
	N.º 46 Interruptor de cortocircuito pulsador Interruptor pulsador para la activación manual de las entradas de contacto (para MTS-5000 y MTS-5100). Se incluye de forma GRATUITA con todos los pedidos de MTS-5100.
	N.º 47 Banco de trabajo / carro de terreno Carro de mano de aluminio de alta resistencia para sus unidades MTS-5×00. Se incluye un banco de trabajo integrado de 45,3 kg de capacidad y llantas de espuma negra de 25 cm para maniobrar en terrenos irregulares en subestaciones.

VIDEO

Visita rápida al producto del sistema de pruebas de relés de protección MTS-5100

Este video presenta el sistema de pruebas de relés de protección MTS-5100 de Manta. El MTS-5100 es ideal para pruebas de relés de protección monofásicos y trifásicos que se encuentran en las subestaciones de energía eléctrica, y este video ofrece solo una breve introducción a sus características básicas. En futuros videos, nos centraremos en características específicas y escenarios de prueba, explicando cómo usar el equipo de prueba.

Conceptos básicos del MTS-5100: Controles del panel frontal

Este video le muestra cómo usar los controles del panel frontal en el sistema de pruebas de relés de protección MTS-5100. El MTS-5000 funciona casi de la misma manera que el MTS-5100, y en el video señalo las diferencias entre esos productos. La idea no es enseñar a usar alguna característica específica del software del equipo de prueba, sino mostrar las diferentes funciones de los botones del panel frontal y el dial rotativo. También muestro algunos pequeños trucos, como pulsar y mantener pulsada una tecla específica para hacer una captura de pantalla.

Conceptos básicos del MTS-5100/5000: Uso de la tecla Fault Type (tipo de falla) para simplificar las pruebas

Este video explica por qué se debe seleccionar un tipo de falla específico (fase a neutro, fase a fase, trifásico) en lugar de «Arbitrario» cuando se prueban los relés con el sistema de pruebas de relés de protección MTS-5100 y el anterior MTS-5000 de Manta. Seleccionar el tipo de falla adecuado con la tecla F8 facilita la prueba de los elementos del relé de protección que responden a tipos de falla específicos. Por ejemplo, el sistema de pruebas calcula todos los fasores de corriente y voltaje individuales por usted. El video explica varias ventajas de la técnica.

Operación inalámbrica del MTS-5100

El sistema de pruebas de relés de protección MTS-5100 y anterior MTS-5000 de Manta se pueden utilizar sin conectar una computadora. Sin embargo, a veces se desea conectar la computadora portátil, y este video muestra cómo hacerlo de forma inalámbrica. Para obtener un artículo de blog detallado sobre el tema, como complemento de este video, véalo aquí.

Operación avanzada del MTS-5000/5100: Formas de onda personalizadas

Este video muestra cómo generar formas de onda no sinusoidales en la Prueba manual de los sistemas de pruebas de relés de protección MTS-5000 y MTS-5100. La característica de forma de onda personalizada le permite especificar cualquier forma de onda que desee, y esa forma de onda se generará utilizando los ajustes de magnitud RMS, ángulo de fase y frecuencia en Prueba manual. Lo que no se muestra en el video es que también se pueden aplicar rampas automáticas a las formas de onda personalizadas, como se describe en el video “Rampas automáticas” que se encuentra en esta misma página. Esta característica puede ser un verdadero solucionador de problemas cuando hay que generar formas de onda saturadas, formas de onda capturadas mediante un relé o formas de onda que constan de una fundamental y múltiples armónicos. La hoja de cálculo que se muestra en el video se puede descargar aquí como un archivo zip.

Operación avanzada del MTS-5000/5100: Rampa automática

Este video muestra cómo configurar rampas automáticas en el sistema de pruebas de relés de protección MTS-5000 o MTS-5100. Esta característica se puede usar para crear de manera fluida y simultánea rampas de corrientes, voltajes, ángulos de fase y frecuencias. La precisión de las rampas automáticas significa que son repetibles, por lo que obtiene exactamente las mismas velocidades de rampa cada vez que realiza la prueba. Eso simplifica las pruebas de arranque, especialmente cuando hay que ajustar más de un valor durante una falla simulada. Por supuesto, las rampas precisas también son importantes cuando el elemento que se está probando responde a la “velocidad de cambio”. Por lo general, eso sería la velocidad de cambio de frecuencia, como se encuentra en los relés de frecuencia como el ABB SPAF 140 C y SPAF 340 C, GE DFF o RMS 2H34. Los elementos de velocidad de cambio de frecuencia (81R) también se encuentran en los relés multifunción como los Beckwith M-3401 y M-3520, SEL-351A, SEL-751A, así como en los relés de la serie UR de GE como el F60, D60 y T60.

Conceptos básicos del MTS-5000/5100: Visualización de valores calculados

Este video muestra cómo configurar el sistema de pruebas de relés de protección MTS-5000 o MTS-5100 de Manta para mostrar los valores calculados en la Prueba manual. Estos valores, como la impedancia, la potencia o los componentes simétricos, se pueden colocar en la pantalla principal de la prueba, y esos valores se pueden incluir en los informes de la prueba. Para obtener más información sobre componentes simétricos, consulte «Componentes simétricos simplificados» en nuestro blog: Parte 1 y Parte 2. El video utiliza un relé de distancia (SEL-321, GE D60, ABB KD-10 o KD-11, etc.) como ejemplo principal, mostrando cómo hacer que el equipo de prueba calcule la impedancia por usted en tiempo real. Los mismos métodos se aplican a otros valores calculados.

Modos de productividad del MTS-5000/5100: Cómo utilizar el Modo de prueba del medidor

El Modo de prueba del medidor en los sistemas de pruebas de relés de protección MTS-5000 y MTS-5100 de Manta está optimizado para probar medidores de panel y para las capacidades de medición de relés digitales, y también se puede usar para probar transductores. Los clientes nos han pedido que les proporcionemos información sobre el Modo de prueba del medidor, y este video les muestra cómo usar ese modo. Manta también tiene un producto dedicado a probar medidores y transductores, el Medidor de panel y Sistema de pruebas de transductores MTS-2000. Puede obtener más información sobre el MTS-2000 aquí (https://www.doble.com/product/mts-2000/). En este video, el modo Prueba del medidor se usa para probar un medidor de panel 400A y un relé de administración del alimentador GE SR750. También hay un consejo práctico sobre cómo probar con precisión los medidores de panel analógicos, así como alguna información sobre la prueba de transductores. Si está probando un relé digital diferente, como un SEL 751 o un ABB REX 521 o un Beckwith M-7651 o M-3410A, el procedimiento es esencialmente el mismo.

Cómo usar el amplificador de seis corrientes MTS-5160

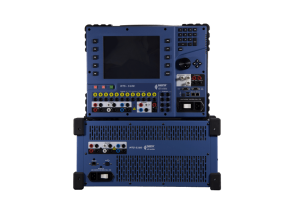

El amplificador de seis corrientes MTS-5160 funciona unido a un sistema de pruebas de relés de protección Manta MTS-5000 o MTS-5100, añadiendo seis canales de corriente de 30A. Este video proporciona instrucciones sobre su uso.

Conceptos básicos del MTS-5000 / MTS-5100: Introducción a la Prueba manual

En este tutorial, muestro los conceptos básicos del uso del modo Prueba manual en el equipo de prueba MTS-5000 o MTS-5100. Los sistemas de pruebas de relés de protección MTS-5100 y los anteriores MTS-5000 permiten realizar pruebas de muchas formas diferentes. Este video muestra el enfoque de prueba más básico, en el que se configuran las corrientes y voltajes específicos a aplicar, y luego se evalúa el punto de arranque y el tiempo de operación del relé bajo prueba.

Bienvenido al canal de YouTube de Manta Test Systems

Este video inaugural introduce el canal de Manta Test Systems en YouTube, y presenta brevemente nuestros productos, que se utilizan para probar relés de protección y en actividades relacionadas. Los productos mostrados en este video incluyen los sistemas de pruebas de relés de protección MTS-5100 y MTS-5000, así como el medidor de panel y sistema de pruebas de transductores MTS-2000 y el medidor de potencia de subestación MTS-1010/1030.

Accesorios del MTS 5100: Estuche de transporte blando

Este video muestra el estuche de transporte blando, que es uno de los numerosos accesorios disponibles para su sistema de pruebas de relés de protección MTS-5100 o MTS-5000.

SOFTWARE


Software MTS Onboard es el firmware que se ejecuta de forma nativa en los sistemas de pruebas MTS-5100 y MTS-5000. El firmware se actualiza periódicamente para agregar nuevos relés y modos de productividad, así como otras funciones de optimización del tiempo.	RapidTest™ es un software basado en Windows que se puede instalar en una computadora. Este software permite almacenar los parámetros de prueba y los resultados transferidos desde un sistema de pruebas MTS-5100 o MTS-5000. Este software permite la creación de informes estándares y personalizados y que los usuarios envíen nuevamente los parámetros de prueba al sistema de pruebas para volver a ejecutar las pruebas anteriores.	*Remote Console* es un software basado en Windows que se puede instalar en una computadora. Este software permite el control del sistema de pruebas a través de la computadora. La computadora se conecta al sistema de prueba usando un cable Ethernet o de manera inalámbrica usando un conector inalámbrico de terceros.

La versión más reciente de los tres paquetes de software se puede descargar aquí: Área de acceso de clientes.

MANUAL

Manual de pruebas de relés

Este libro de más de 650 páginas con tapa dura es un recurso indispensable que todo técnico de pruebas de relés debe tener a su alcance. Este libro se escribió para los técnicos en pruebas de relés, no para ingenieros de diseño, por lo que ya no tendrá que descifrar los manuales de ingeniería cuando realice pruebas de relés. Los temas incluyen:

Fundamentos eléctricos, incluida la electricidad trifásica, los diagramas de fasor y los tipos de fallas
Fundamentos de las pruebas de relés, como por ejemplo las pruebas estáticas, de arranque dinámico y sincronización
Las filosofías de prueba más utilizadas junto con las más eficientes y efectivas
Cómo traducir la lógica digital utilizada por los fabricantes de relés a conceptos familiares
Mejores prácticas para crear y aplicar planes de pruebas

$129,99 + $15,00 S&H

Pague con tarjeta de crédito mediante PayPal

AGREGAR AL CARRO

RECURSOS

Folleto-MTS-5100
MTS-5100-Specs
Manual_del_Usuario_MTS-5100

CAPACITACIÓN

Sabemos que las pruebas de relés de protección pueden parecer una tarea abrumadora. Manta Test Systems puede proporcionar un día de capacitación básica con cada nueva compra, de manera que pueda empezar a utilizar el MTS-5100 para probar los relés de la forma más eficaz. La capacitación en relés de protección se realiza en la ubicación del cliente con sus relés y respetando su calendario para reducir los costos de capacitación y hacer que la capacitación en relés de protección sea más efectiva. Todos los cursos de capacitación en relés de protección para el MTS-5100 están personalizados para satisfacer sus necesidades específicas. Contáctenos para organizar la capacitación en las instalaciones del cliente.

Vea los videos de entrenamiento a su propio ritmo
Descargue los artículos técnicos presentados en las principales conferencias
Descargue material de capacitación, incluidos los manuales de usuario
Descargue todo el software disponible de Manta Test Systems
Formule una pregunta y lea nuestras preguntas frecuentes
Comparta información con otros usuarios.

Registre su nombre de usuario y contraseña para acceder al foro de usuarios.
Solicitud de Información: mantasales@doble.com o llamada gratis al: 800-233-8031 x1
o directo: 905-828-6469 x1
