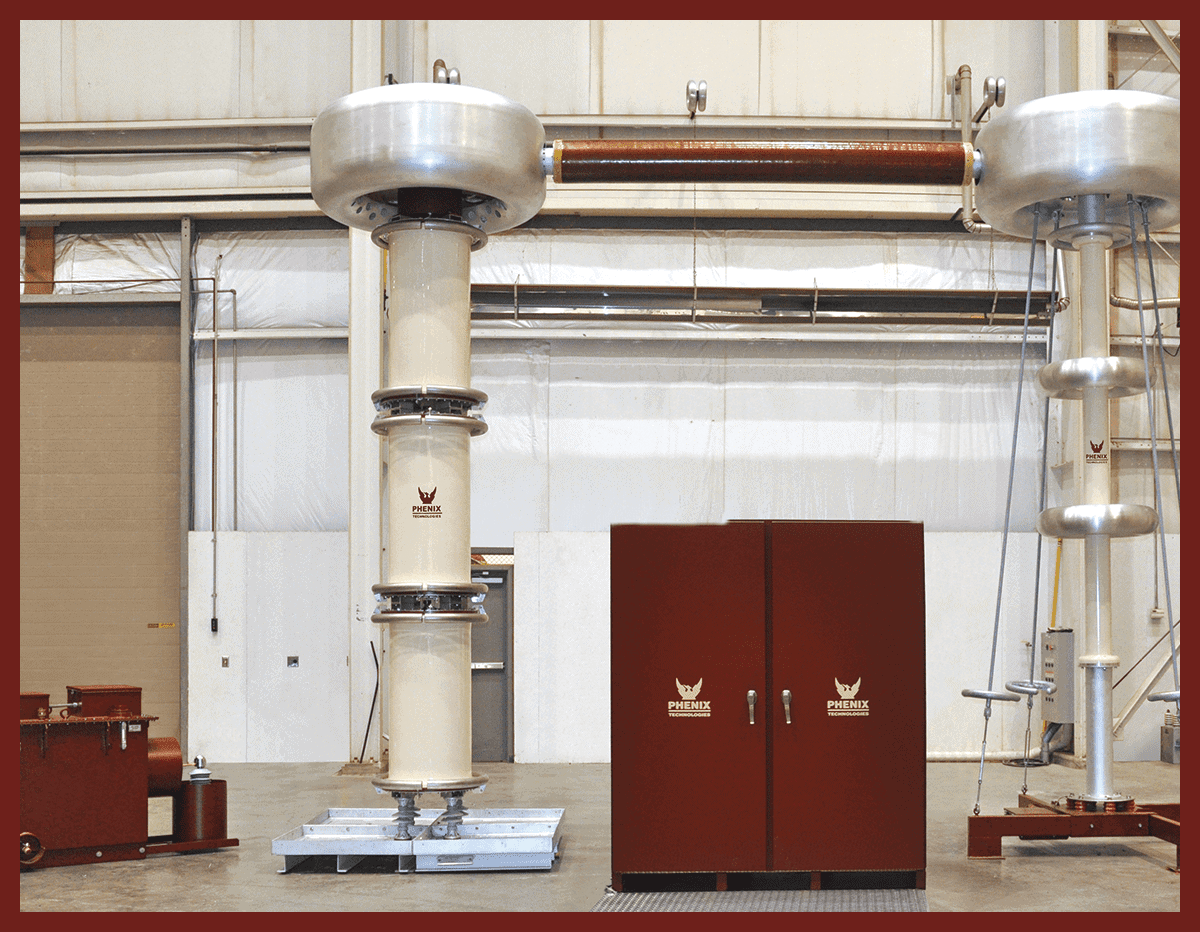

Sistemas de prueba de resonancia de CA de frecuencia variable para pruebas de subestaciones con aislamiento gaseoso (GIS) in situ
Pruebas de GIS/GIL
Los sistemas de prueba de resonancia de frecuencia variable se utilizan generalmente cuando se requiere una unidad liviana y transportable. También existen sistemas no móviles para uso en fábricas o laboratorios.
La aplicación principal son las pruebas de subestaciones/líneas con aislamiento gaseoso (GIS/GIL). También se pueden probar otros objetos de prueba que son de naturaleza capacitiva, como cables y transformadores.
Los sistemas de prueba de resonancia de CA tienen un valor especial en cualquier aplicación en la que la carga sea principalmente capacitiva y con bajas pérdidas, como en cables eléctricos, conmutadores con aislamiento de gas, capacitores, bobinados de generadores y pruebas en seco de aisladores.
Phenix Technologies produce varias configuraciones de sistemas de prueba de resonancia de corriente alterna de voltaje variable y ofrece opciones para agregar capacidades de prueba significativas. Nuestros diseños cumplen con sus requisitos de prueba, espacio y condiciones ambientales.
Phenix Technologies ofrece:
Número de modelo | Voltaje de prueba máximo en kV | Corriente en A | Rango de frecuencias en Hz | Cant. de módulos en serie | Ciclo de trabajo | Componente más pesado del RTS de FV Peso del módulo de HV en libras/kg |
*Rango de capacitancia de carga en nF | Altura de la sección de HV en pies/m | |
VRTS8CC200-900-S | 200 | 4.5 | [45]..60-300 | 1 | 1 h ENCEND /23 h APAG | 1750 / 795 | [106] 2.3-59 | 7 / 2.1 | |
VRTS8CC200-900-L | 200 | 4.5 | [45]..60-300 | 1 | 1 h ENCEND /4 h APAG | 3200 / 1450 | [106] 2.3-59 | 9 / 2.6 | |
VRTS8CC250-750 | 250 | 3.0 | [45]..60-300 | 1 | 1/2 h ENCEND /6 h APAG | 1780 / 807 | [56] 1.3-31 | 7 / 2.1 | |
VRTS8CC250-1750-L | 250 | 7 | [45]..60-300 | 1 | 1 h ENCEND /4 h APAG | 5500 / 2495 | [132] 3-74 | 8 / 2.5 | |
VRTS8CC400-1800-2S | 400 | 4.5 | [45]..60-300 | 2 | 1 h ENCEND /23 h APAG | 1750 / 795 | [53] 1.1-29 | 11 / 3.2 | |
VRTS8CC400-1800-2L | 400 | 4.5 | [45]..60-300 | 2 | 1 h ENCEND /4 h APAG | 3200 / 1450 | [53] 1.1-29 | 14 / 4.2 | |
VRTS8CC500-1500-2 | 500 | 3.0 | [45]..60-300 | 2 | 1/2 h ENCEND /6 h APAG | 1780 / 807 | [28] 0.7-15 | 12 / 3.7 | |
VRTS8CC500-3500-2L | 500 | 7 | [45]..60-300 | 2 | 1 h ENCEND /4 h APAG | 5500 / 2495 | [66] 1.5-37 | 23 / 6.6 | |
VRTS8CC600-2700-3S | 600 | 4.5 | [45]..60-300 | 3 | 1 h ENCEND /23 h APAG | 1750 / 795 | [35] 0.8-20 | 14 / 4.3 | |
VRTS8CC600-2700-3L | 600 | 4.5 | [45]..60-300 | 3 | 1 h ENCEND /4 h APAG | 3200 / 1450 | [35] 0.8-20 | 22 / 6.7 | |
VRTS8CC750-2250-3 | 750 | 3.0 | [45]..60-300 | 3 | 1/2 h ENCEND /6 h APAG | 1780 / 807 | [18] 0.4-10 | 17 / 5.1 | |
VRTS8CC750-5250-3L | 750 | 7 | [45]..60-300 | 3 | 1 h ENCEND /4 h APAG | 5500 / 2495 | [44] 1-25 | 24 / 7.3 | |
VRTS8CC800-3600-4S | 800 | 4.5 | [45]..60-300 | 4 | 1 h ENCEND /23 h APAG | 1750 / 795 | [26] 0.6-14 | 23 / 6.9 | |
VRTS8CC800-3600-4L | 800 | 4.5 | [45]..60-300 | 4 | 1 h ENCEND /4 h APAG | 3200 / 1450 | [26] 0.6-14 | 27 / 8.2 | |
VRTS8CC1000-3000-4 | 1000 | 3.0 | [45]..60-300 | 4 | 1/2 h ENCEND /6 h APAG | 1780 / 807 | [14] 0.3-8 | 30 / 8.9 | |
VRTS8CC1000-7000-4L | 1000 | 7 | [45]..60-300 | 4 | 1 h ENCEND /4 h APAG | 5500 / 2495 | [25] 0.75-18 | 32 / 9.8 |
*El rango de capacitancia de carga indicado es al voltaje de salida máximo y la capacitancia de carga que se muestra entre paréntesis [ ] indica el funcionamiento en frecuencia/voltaje reducido.
