PRINCIPALES CARACTÉRISTIQUES
  • Utilise une technologie RFI pour identifier et localiser les défauts
  • Détecte les DP nocives grâce au rayonnement électromagnétique de la zone d’activité
  • Compare des valeurs de référence avec des données provenant de l’intérieur de la sous-station
  • Modes temporels et fréquentiels
  • Stocke les enregistrements dans l’instrument pour ensuite les transférer à un PC pour analyse poussée avec le logiciel PDViewer
  • Instrument robuste, léger et portatif
  • Fonctionne avec différents types de capteurs, sondes et antennes pour différentes applications
AVANTAGES
  • Une méthode sûre et efficace de détection des DP
  • Une méthode d’inspection non intrusive pour le contrôle des sous-stations
  • À utiliser quotidiennement ou au cours des inspections de routine des sous-stations avec des méthodes complémentaires, telles que le balayage en infrarouge
  • Une façon économique d’inclure la détection des DP à votre programme de maintenance conditionnelle
ACCESSOIRES

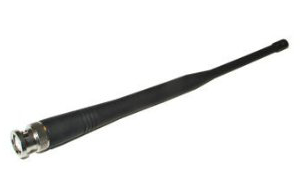

Antenne boudin TN80313

Antenne boudin

  • Antenne de longueur fixe pour la capture de signaux UHF large bande en milieu fermé.
  • Largeur de bande < 1000 MHz
  • Longueur : 210 mm
 Antenne directionnelle 290 mm

Antenne directionnelle DA100

  • Permet de déterminer l’orientation des sources de DP ou RFI
  • Portatif ou à monter sur trépied
  • Largeur de bande 250 MHz – 1 GHz
  • Diamètre : 290 mm
 Antenne télescopique

 Antenne télescopique

  • Antenne pour la capture de signaux UHF large bande en milieu ouvert.
  • Bande passante 25 à 1900 MHz
  • Longueur : 310 mm (complètement déployée)
  • Accessoire standard du PDS100
 Antenne fouet TN80311

Antenne fouet

  • Antenne de longueur fixe pour la capture de signaux UHF large bande en milieu ouvert
  • Bande passante 25 à 1900 MHz
  • Longueur : 410 mm
  • Accessoire standard du PDS100
Capteur SEM

Capteur UHF

  • Branchez directement l’antenne UHF Doble à l’entrée d’antenne du PDS100
  • Placez le capteur entre les joints d’un poste sous enveloppe métallique (SEM) pour repérer la présence de décharges partielles
  • Visualisez et corrélez les motifs d’impulsion dans le domaine temporel
TEVProbe TN80310

Sonde TEV

  • Repérez les DP dans les appareillages de connexion blindés et à l’intérieur des transformateurs
  • Branchez directement la sonde TEV à l’entrée d’antenne du PDS100
  • Déplacez le capteur au-dessus de la surface métallique jusqu’à ce que l’amplitude du signal soit maximale
 HFCT TN80308

HFCT

  • À fixer sur le fil de terre de l’appareillage et à brancher au PDS100 pour vérifier l’activité DP interne
  • Recherchez des impulsions électriques (f < 200 Mhz) comme preuve de décharges partielles vers la terre
  • Visualisez et corrélez les motifs d’impulsion dans le domaine temporel
Sonde UHF DV_DN5080 TN80322

Sonde UHF de robinet de vidange DN50/DN80

  • À utiliser sur les transformateurs HT pour découpler les signaux de DP électromagnétiques provenant de l’intérieur de transformateurs
  • Capteurs adaptés aux robinets de vidange DN 50 et DN 80
  • Permet le « contrôle des performances et de la sensibilité » lorsqu’il est possible d’injecter des impulsions de test haute fréquence à l’aide d’électrodes
  • Capteurs à la terre (pour les basses fréquences)
