CT-7000 S3
Analizador digital de interruptores avanzado
El CT-7000 S3 es la cuarta generación de analizadores de interruptores EHV de Vanguard. El CT-7000 S3 está disponible con 3 (número de pieza 9021-UC) o 6 canales de temporización de contactos (número de pieza 9100-UC). El CT-7000 S3 puede analizar completamente el rendimiento del interruptor midiendo el tiempo de contacto principal y de contacto de la resistencia, la carrera, la velocidad, la sobrecarrera, el rebote y los paños de contacto. Tanto el análisis de contacto como el de movimiento se pueden realizar en todas las operaciones de los interruptores (APERTURA, CIERRE, APERTURA-CIERRE, CIERRE-APERTURA y APERTURA-CIERRE-APERTURA). La ventana de temporización del CT-7000 S3 se puede seleccionar entre 1 segundo, 10 segundos y 20 segundos.
TODOS LOS ANALIZADORES DE INTERRUPTORES VANGUARD
CARACTERÍSTICAS
- Analizar completamente el rendimiento del interruptor midiendo el tiempo de contacto principal y el contacto de la resistencia, la carrera, la velocidad, la sobrecarrera, el rebote y los paños de contacto
- Interfaz de computadora USB
- Interfaz de unidad flash USB (unidad flash no incluida)
- Almacena hasta 200 registros de prueba y 100 planes de prueba internamente
- Iniciar operación del interruptor
- Impresora térmica incorporada de 4.5″ de ancho
- Teclado de membrana robusto estilo “QWERTY”
- Modo de temporización opcional “en línea”
- Modo de prueba de tierra dual opcional
- Interfaz de ordenador inalámbrica Bluetooth opcional
CABLES
| Cable | Número de Pieza |
|---|---|
| [8000-0005] USB Cable [ 6′ (1.83m) ] | 8000-0005 |
| [8000-0016] Cable de Combinación de Tierra + Alimentación | 8000-0016 |
| [8000-0097] Contact Extension Cable [ 30′ (9.14m) ] | 8000-0097 |
| [8000-0099] Initiate Cable [ 22′ (6.71m) ] | 8000-0099 |

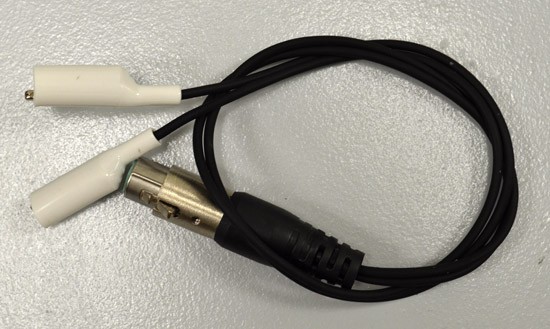

| [8000-0101] Test Lead (Trigger, V1, V2) [ 2′ (0.61m) ] | 8000-0101 |
| [8000-0102] Cable transductor analógico | 8000-0102 |
| [8000-0104] Transducer Cable [ 25′ (7.62m) ] | 8000-0104 |
| [8000-0174] CT-7000 S3 / 8000 S3 Cable de contacto (4 pines, 20′) | 8000-0174 |
| [8000-0175] CT-7000 S3 / 8000 S3 Cable de extensión de contacto (4 pines, 30′) | 8000-0175 |
ESPECIFICACIONES TÉCNICAS
| TIPO | Analizador portátil de interruptores |
| ESPECIFICACIONES FÍSICAS | Dimensiones: 21.5” de ancho x 8” de alto x 14” de profundidad (53 cm x 20 cm x 35 cm) Peso: 15 lbs (6.8 Kg) |
| POTENCIA DE ENTRADA | 100-240 Vca, 3A, 50/60Hz |
| ENTRADAS DE CONTACTO SECO | 3 canales (9021-UC) o 6 canales (9100-UC). El canal puede detectar el contacto principal y el tiempo de contacto de la resistencia. |
| VENTANAS DE TIEMPO | 1 segundo, 10 segundos o 20 segundos |
| RESOLUCIONES DE TIEMPO | ± 50 microsegundos a 1 seg. duración, ± 500 microsegundos a 10 seg. duración, ± 1,0 milisegundos @ 20 seg. duración |
| PRECISIÓN DEL TIEMPO | 0.05% de lectura ± 0.05 ms a 1 segundo de duración |
| PROTECCIÓN DE CANAL DE CONTACTO EN SECO | Todas las entradas de contacto están conectadas a tierra hasta la prueba. Los canales de entrada también están protegidos contra descargas estáticas. |
| RANGO DE DETECCIÓN DE CONTACTO SECO | Cerrado: Menos de 20 ohmios. Abierto: más de 5000 ohmios |
| RANGO DE DETECCIÓN DE LA RESISTENCIA DE INSERCIÓN | 50 – 5.000 ohmios |
| VOLTAJE DE ENTRADA DE ACTIVACIÓN | Voltaje de activación de Apertura/Cierre: 24 V – 300V CC o pico de CA |
| RANGO DE ENTRADA DE DETECCIÓN DE VOLTAJE | V1: entrada analógica; 0 – 250 V CC o pico CA; sensibilidad ± 1 V; registrar e imprimir el nivel de voltaje V2 y V3: entrada del detector de presencia / ausencia de voltaje; 24 – 255 V CC o pico CA; grabar e imprimir 3 eventos de tiempo |
| OPERACIONES DEL INTERRUPTOR | Iniciar apertura, Cierre, Apertura/Cierre, Cierre-Apertura, Apertura-Cierre-Apertura |
| CAPACIDAD INICIAL DEL INTERRUPTOR | 30A, 250 Vca/Vcc máx. |
| INICIAR RANGO DE LECTURA ACTUAL | uno, sin contacto, sensor de efecto Hall, rango de 0 a 20 amperios, de CC a 5 Khz CA |
| ENTRADAS PARA EL TRANSDUCTOR DE DESPLAZAMIENTO DIGITAL | 3 canales digitales del transductor; rango lineal: 0.0 – 60.0 in (± 0.01 in) rango de rotación: 0 – 360 grados (± 0.36 grados) |
| ENTRADAS PARA TRANSDUCTORES DE TIPO RESISTENCIA | 3 canales, 200 ohmios – 10K ohmios |
| DIFERENCIA EN EL PUNTO DE DESPLAZAMIENTO DEL CONTACTO | Mide las distancias de puntos de contacto de “cierre lento”; los resultados se pueden imprimir |
| PANTALLA | pantalla LCD retroiluminada (128 x 240 píxeles); Visible a la luz del sol intensa y con poca luz |
| IMPRESORA | Impresora térmica incorporada de 4.5 ” de ancho que puede imprimir formas de onda de viaje de contacto gráfico y resultados de pruebas tabuladas |
| ALMACENAMIENTO INTERNO DE REGISTRO DE PRUEBA | Almacena hasta 200 registros de prueba y 100 planes de prueba |
| ALMACENAMIENTO DE REGISTRO DE PRUEBA EXTERNA | Interfaz de unidad flash USB para almacenamiento externo de registros de prueba y planes de prueba |
| INTERFACES DE LA COMPUTADORA | Un puerto USB, interfaz inalámbrica Bluetooth opcional |
| SOFTWARE DE LA PC | Software de análisis de interruptores basado en Windows® incluido con el precio de compra |
| CABLES | se suministra con un juego completo de cables de prueba |
| OPCIONES | maletas de transporte (disponibles para el CT-7000 S3 y los transductores de viaje), modo de temporización en línea, modo de prueba de tierra dual, interfaz bluetooth |
| SEGURIDAD | diseñado para cumplir con las normas UL 6101A-1 y CAN/CSA C22.2 No. 1010.1-92 |
| AMBIENTALES | En funcionamiento: de -10 °C a +50 °C (de +15 °F a +122 °F); almacenamiento: de -30 °C a +70 °C (de -22 °F a +158 °F) |
| HUMEDAD | 90% RH a 40°C (104°F) sin condensación |
| ALTITUD | 2.000 m (6.562 ft) hasta las especificaciones de seguridad completas |
| GARANTÍA | un año en piezas y mano de obra |
| Las especificaciones son válidas a voltaje nominal y temperatura ambiente de +25˚C (+77˚F). | |
N.º DE PIEZA
- 9021-UC [CT-7000 S3 with 3 Contact Channels]
- 9100-UC [CT-7000 S3 with 6 Contact Channels]
- 9021-SC [CT-7000 S3 Shipping Case]
- 9021-DG [CT-7000 S3 Dual Ground Option]
- 9021-OT [CT-7000 S3 Online Timing Option]
- 9021-BT [CT-7000 S3 Bluetooth Option]
