CT-8000 S3

Analyseur numérique de disjoncteur

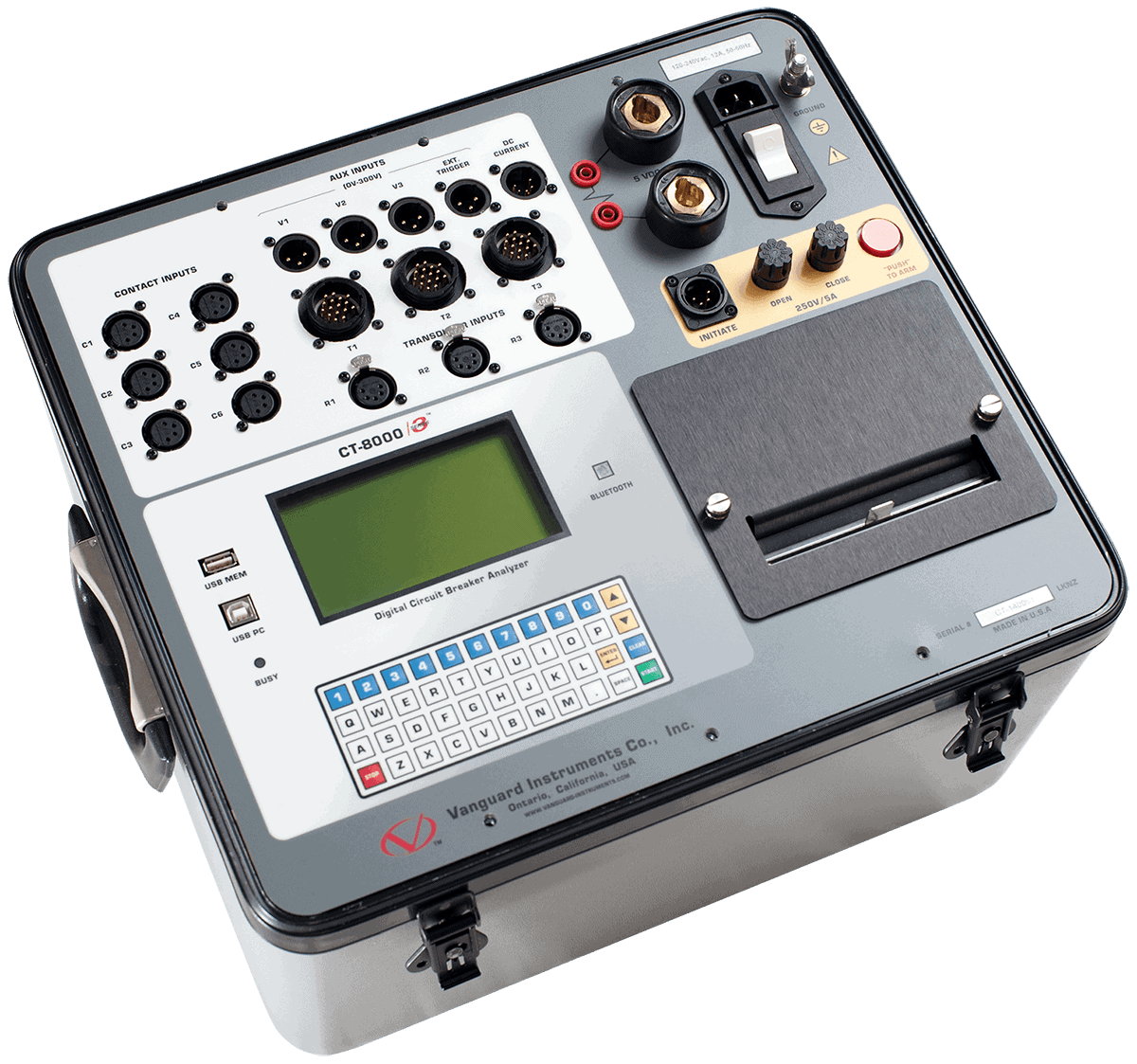

Le CT-8000 S3 est l’analyseur de disjoncteurs de circuits EHT de quatrième génération de Vanguard. Le CT-8000 S3 est disponible avec 3 canaux de synchronisation (référence 9103-UC) ou 6 canaux de synchronisation de contact (réf. 9104-UC). Le CT-8000 S3 peut analyser pleinement les performances du disjoncteur en mesurant le temps de contact, la course, la vitesse, le dépassement de course, le rebond et le glissement des pièces de contact. De plus, une caractéristique remarquable du CT-8000 S3 est sa capacité à effectuer des tests de résistance dynamique sur les contacts du disjoncteur.

ALL VANGUARD CIRCUIT BREAKER ANALYZERS

FONCTIONS ET AVANTAGES

Analyser les performances du disjoncteur en mesurant le temps de contact, la course, la vitesse, le dépassement de course, le rebond et le glissement des pièces de contact
Effectuer un test de résistance de contact dynamique
Interface informatique USB
Interface pour clé USB flash (clé USB non incluse)
Stocker jusqu’à 200 enregistrements de tests et 100 plans de tests en interne
Déclencher le disjoncteur
Imprimante thermique intégrée, 11,5 cm de large
Clavier à membrane robuste « QWERTY »
Mode de synchronisation « en ligne » en option
Mode de test double mise à la terre en option
Interface informatique sans fil Bluetooth en option

CÂBLES

[8000-0005] Câble USB [ 6′ (1.83m) ]	8000-0005
[8000-0016] Câble combiné phase et terre	8000-0016
[8000-0097] Câble d’extension de contacts [ 30′ (9.14m) ]	8000-0097
[8000-0099] Câble de déclenchement [ 22′ (6.71m) ]	8000-0099
[8000-0101] Fil de test (déclencheur, V1, V2) [ 2′ (0.61m) ]	8000-0101
[8000-0102] Câble de transducteur analogique	8000-0102
[8000-0104] Câble de transducteur [ 25′ (7.62m) ]	8000-0104
[8000-0174] Câble de contact CT-7000 S3/8000 S3 (4 broches, 6 m)	8000-0174
[8000-0175] Câble d’extension de contacts CT-7000 S3/8000 S3 (4 broches, 9 m)	8000-0175
[8000-0213] Jeu de câbles de courant/détection CT-8000 S3	8000-0213

CARACTÉRISTIQUES TECHNIQUES

*TYPE*	Analyseur de disjoncteur portatif
*CARACTÉRISTIQUES PHYSIQUES*	l x H x P – 40,6 x 29,9 x 35,6 cm (16 x 11 x 14 po) ; poids : 9,98 kg (22 lb)
*PUISSANCE D’ENTRÉE*	100-240 VCA, 10 A, 50/60 Hz
*ENTRÉES CONTACT SEC*	3 canaux (9103-UC) ou 6 canaux (9104-UC). Le canal peut détecter le contact principal et la durée de contact de la résistance.
*FENÊTRES TEMPORELLES*	1 seconde, 10 secondes ou 20 secondes
*RÉSOLUTIONS TEMPORELLES*	± 50 microsecondes pour une durée de 1 s ± 500 microsecondes pour une durée de 10 s ± 1,0 milliseconde pour une durée de 20 s
*PRÉCISION TEMPORELLE*	0,05 % de la mesure ± 0,05 ms pour une durée de 1 seconde
*PROTECTION DU CANAL DE CONTACT SEC*	Toutes les entrées de contact sont mises à la terre jusqu’au test. Les canaux d’entrée sont également protégés contre les décharges électrostatiques.
*PLAGE DE DÉTECTION DES CONTACTS SECS*	Fermé : inférieur à 20 ohms. Ouvert : supérieur à 5000 ohms.
*PLAGE DE DÉTECTION DE LA RÉSISTANCE D’INSERTION*	50 à 5000 ohms
*TENSION D’ENTRÉE DE DÉCLENCHEMENT*	Tension de déclenchement d’ouverture/fermeture : 24 V – 300 VCC ou CA crête
*PLAGE D’ENTRÉE DE DÉTECTION DE TENSION*	V1 : entrée analogique ; 0 – 250 VCC ou CA crête ; sensibilité ± 1 V ; enregistre et imprime le niveau de tension V2 et V3 : entrée du détecteur de présence/d’absence de tension ; 24 – 255 VCC ou CA crête ; enregistre et imprime 3 événements de synchronisation
*DÉCLENCHEMENTS DU DISJONCTEUR*	Initier ouverture, fermeture, ouverture-fermeture, fermeture-ouverture, ouverture-fermeture-ouverture
*CAPACITÉ DE DÉCLENCHEMENT DU DISJONCTEUR*	30 A, 250 VCA/CC max.
*PLAGE DE MESURE DU COURANT DE DÉCLENCHEMENT*	un capteur à effet Hall, sans contact, plage de 0 à 20 A, CA 5 Khz
*ENTRÉES POUR TRANSDUCTEUR NUMÉRIQUE DE COURSE*	3 canaux pour transducteur numérique de course, gamme linéaire : 0,0 à 152,4 cm (± 0,0254 cm) gamme rotative : 0 à 360 degrés (± 0,36 degré)
*ENTRÉES POUR TRANSDUCTEUR À RÉSISTANCE*	3 canaux, 200 ohms à 10 kohms
*DIFFÉRENCE DE COURSE DU CONTACT*	mesure les distances de points de contact « à fermeture lente » ; les résultats peuvent être imprimés
*PLAGE DE RÉSISTANCE DYNAMIQUE/STATIQUE*	0,1 à 1999 microohms ; précision : ± 2 % de la mesure, ± 5 microohms
*COURANT DE TEST DE RÉSISTANCE*	200 A max.
*AFFICHAGE*	écran LCD rétroéclairé (128 x 240 pixels) ; visible en plein soleil et à faible lumière
*IMPRIMANTE*	imprimante thermique intégrée de 11,5 cm, capable d’imprimer à la fois les courbes de déplacement des contacts et les résultats de test sous forme de tableau
*CAPACITÉS DE STOCKAGE INTERNE DES ENREGISTREMENTS D’ESSAI*	Stocke jusqu’à 200 enregistrements d’essai et 100 plans de tests en interne
*CAPACITÉS DE STOCKAGE EXTERNE DES ENREGISTREMENTS D’ESSAI*	Port USB pour une clé USB flash, permettant le stockage externe des enregistrements d’essai et des plans de test
*INTERFACES D’ORDINATEUR*	Un port USB, interface sans fil Bluetooth en option
*LOGICIEL*	Logiciel d’analyse des disjoncteurs Windows® inclus dans le prix de vente
*CÂBLES*	fourni avec un jeu complet de fils de test
*OPTIONS*	mallette de transport (disponibles pour le CT-8000 S3 et les transducteurs de course), synchronisation en ligne, mode de test à double mise à la terre, interface bluetooth
*SÉCURITÉ*	conçu pour répondre aux normes UL 6101A-1 et CAN/CSA C22.2 N° 1010.1-92
*PROTECTION*	Utilisation : -10 à +50 °C (+15 à +122 °F) ; Stockage-30 à +70 °C (-22 à +158 °F)
*HUMIDITÉ*	90 % HR à 40 °C (104 °F) sans condensation
*ALTITUDE*	2000 m (6562 pi) conformément aux normes complètes de sécurité
*GARANTIE*	un an, pièces et main d’œuvre
Les spécifications sont valables à la tension nominale et à une température ambiante de +25 °C (+77 °F).

*FONCTIONS DE TEST EN OPTION*
	MODE DE SYNCHRONISATION « EN LIGNE »
*CAPTEUR DE COURANT « EN LIGNE »*	trois capteurs de courant alternatif sans contact, plage de 0 à 100 A
*CAPTEUR DE COURANT CONTINU « EN LIGNE »*	un capteur de courant continu sans contact, plage de 0 à 20 A
	MODE DE SYNCHRONISATION À TERRE DOUBLE
*SONDES DE COURANT À PINCE À DOUBLE TERRE*	3 sondes à pince sans contact

RÉFÉRENCES

9103-UC [CT-8000 S3 with 3 Contact Channels]
9104-UC [CT-8000 S3 with 6 Contact Channels]
9103-SC [CT-8000 S3 Shipping Case]
9103-DG [CT-8000 S3 Dual Ground Option]
9103-BT [CT-8000 S3 Bluetooth Option]
9103-OT [CT-8000 S3 Online Timing Option]
